Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Производитель | MSI |
Сокет | LGA1700 |
Название чипсета | Intel B760 |
Форм-фактор | microATX |
Производитель процессора | Intel |
Тип памяти | DDR4 DIMM |
Поддержка PCI Express | 4.0, 5.0, 3.0 |
Беспроводные интерфейсы | Bluetooth, Wi-Fi 802.11ax |
Разъемы на задней панели | USB 3.2 Gen2 Type-A x 3, HDMI, USB 2.0 Type-A x 4, DisplayPort, выход S/PDIF оптический, LAN RJ-45, USB 3.2 Gen2x2 Type-C |
Поддержка SLI/CrossFire | нет |
Процессор
Производитель процессора | Intel |
Сокет | LGA1700 |
Поддерживаемые процессоры | Intel 12th/13th Gen Core/Pentium Gold/Celeron Processors |
Количество сокетов | 1 |
Чипсет
Производитель чипсета | Intel |
Название чипсета | Intel B760 |
Поддержка SLI/CrossFire | нет |
Память
Количество слотов памяти | 4 |
Тип памяти | DDR4 DIMM |
Максимальная частота памяти | 5333 МГц |
Максимальный объем памяти | 128 ГБ |
Режим работы оперативной памяти | двухканальный |
Слоты расширения
Поддержка PCI Express | 3.0, 4.0, 5.0 |
Количество слотов PCI-E x16 | 2 |
Количество слотов PCI-E x1 | 1 |
Контроллеры накопителей
Контроллер IDE | нет |
Общее количество разъемов SATA | 6 |
Количество разъемов SATA 6Gb/s | 6 |
Режим работы SATA RAID | 0, 1, 5, 10 |
Количество слотов M.2 | 2 |
Тип интерфейса M.2 | PCI-E |
Тип слотов M.2 | М, 2280/2260/2242 |
Сеть
Контроллер Ethernet | 2.5 Гбит/с |
Беспроводные интерфейсы | Bluetooth, Wi-Fi 802.11ax |
Аудио/видео
Звук | HDA |
Производитель звукового чипа | Realtek |
Звуковой чип | Realtek ALC897 |
Звуковая схема | 7.1 |
Разъемы ввода/вывода
Разъемы на задней панели | DisplayPort, HDMI, LAN RJ-45, USB 2.0 Type-A x 4, USB 3.2 Gen2 Type-A x 3, USB 3.2 Gen2x2 Type-C, выход S/PDIF оптический |
Внутренние разъемы | разъем для подключения TPM-модуля |
Дополнительные параметры
Тип системы охлаждения | пассивное |
Форм-фактор | microATX |
Разъем для подключения ленты RGB | есть |
Описание модели

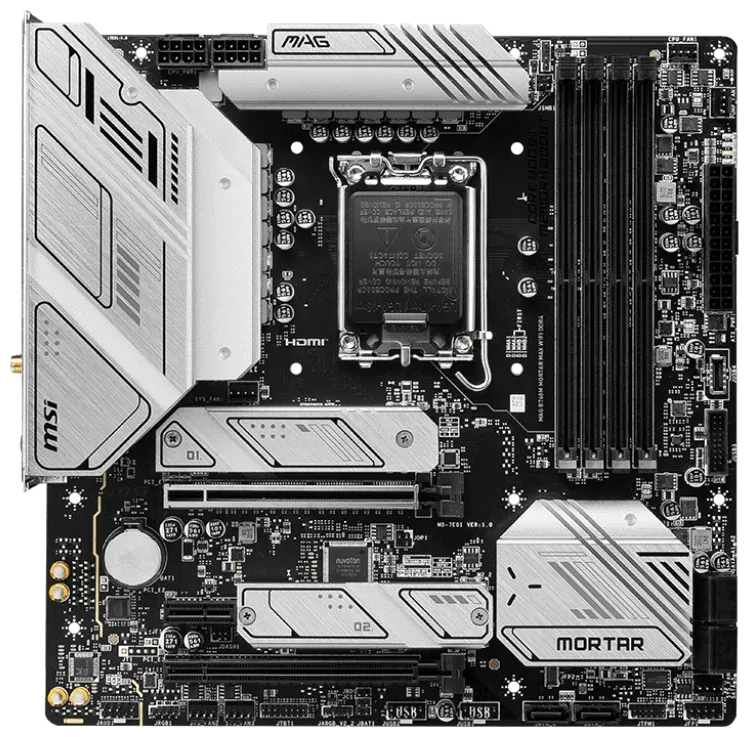

Материнская плата MSI MAG B760M MORTAR MAX WIFI представляет собой компактную модель в форм-факторе microATX, разработанную для процессоров Intel 12-го и 13-го поколений. Она оснащена сокетом LGA1700 и поддерживает процессоры Intel Core, Pentium Gold и Celeron.
Плата имеет 4 слота памяти DDR4 DIMM с максимальной частотой 5333 МГц и максимальным объемом до 128 ГБ. Она поддерживает режим работы двухканальной оперативной памяти.
MSI MAG B760M MORTAR MAX WIFI обладает 2 слотами PCI-E x16 и 1 слотом PCI-E x1 для установки видеокарт и других расширительных карт. Также на плате предусмотрены 6 разъемов SATA 6Gb/s для подключения накопителей, а также 2 слота M.2 с интерфейсом PCI-E для установки быстрых SSD.
Материнская плата оснащена контроллером Ethernet с поддержкой скорости передачи данных до 2.5 Гбит/с и беспроводными интерфейсами Wi-Fi 802.11ax и Bluetooth.
Звуковая подсистема основана на звуковом чипе Realtek ALC897, поддерживающем звуковую схему 7.1.
На задней панели материнской платы расположены разъемы DisplayPort, HDMI, LAN RJ-45, USB 2.0 Type-A x 4, USB 3.2 Gen2 Type-A x 3, USB 3.2 Gen2x2 Type-C, а также выход S/PDIF оптический. Внутренние разъемы включают разъем для подключения TPM-модуля.
Система охлаждения осуществляется пассивно.
В целом, MSI MAG B760M MORTAR MAX WIFI представляет собой надежную и функциональную материнскую плату, подходящую для сборки компьютера с процессорами Intel последних поколений. Она обеспечивает высокую производительность и поддерживает передовые технологии, такие как PCI Express 5.0 и Wi-Fi 802.11ax.
Достоинства: Качественный продукт. С процессором i5 14600 подружился после минутного раздумья.
Недостатки: Не выявил.
Комментарий: Соотношение цена и качество отличное. Советую к приобретению.
Достоинства: Классная материнка, разгон нон К процессоров.
Недостатки: Нет
Комментарий: Материнка огонь брал комплектом сразу с 12400 и памятью Kingston FURY Beast Black 2x8 Gb xmp 5600 (чипы Hynix 23го года выпуска, говорят они очень хорошо гонятся). Поставил свою RTX4060 ti, теперь играю в 2К без тормозов и проблем, пробовал даже 4К, играется все. На ультрах - хорайзен, спайдермэн, дрд2, киберпанк 2077, в общем все в 2К с ультра настройками и трассировкой на максимум (как я люблю:):) ) играет на ура. Разогнал не напрягаясь нон К 12400 до 5ГГц, северный до 4500МГц, память 6500МГц с таймингами 30-38-38-58 CR2, на 6500 работа стабильнее, чем на 6700, хотя место имеет быть (только ошибочки по тестам гонит, а так играбильно в принципе). Гнал и до 700, но стабильность не очень, игрухи изредка лягают. Память настраивал по видео из ютуба, с вторичкой и третичкой таймингов.
Метался между Z690 и этой (разница в 1000р, выбор пал на эту, потому как подумал, разгоню один раз и забуду (вообще не планировал гнать, просто насмотрелся видосов ;) и первый раз решил попробовать, тесты проходит на ура). После разгона улучшилась плавность в играх и вырос фпс (в WOT и тундре процентов на 25 точно). Скорость загрузки игр тоже выросла, аж прям заметно на глаз:). Не жалею.
По температурам видно на фото тестил минут 20 выше 90гр. (в играх не больше 65гр.) не поднимается с учетом того что в биосе поднято напряжение на CPU и память по отношению стоковых 4 ГГц на проце
Вышел на 10000р дешевле, если брать 12600К на материнке Z690 (сам проц дороже). В принципе брался комплект не для рекордов, так-что всех знатоков и советчиков о мотеринках Z и процах К прошу мимо со своими коментами, это и так понятно, что лучше.
Короче, платой и всем комплектом доволен. РЕКОМЕНДУЮ.
i5 12400f на материнках B660 и B760 c поддержкой разгона non K процессоров в своей категории легенда :)
Достоинства: Хороший охлад элементов базы.
блютуз и вифи
Недостатки: нету
Комментарий: брал под 14600kf и 4070ti , ddr5 6000 всё сразу запустилось. Очень приятный биос
Достоинства: Хорошая платформа с прицелом на будущее. Даже с учетом выхода нового сокета(будет дорого и только для энтузиастов). Поддержка памяти 7000 и процев 14 рефреш. Наличие самых последних версий писиай.
Недостатки: Надо прошить... хоть и настоятельно мси не рекомендует.
Оперативка подобрана мною с учетом совместимости. И, несмотря на это, бсоды и ошибки в тестах сразу после сборки системы "на столе". После прошивки, наконец заработала как надо.
Плата липкая с обратной стороны. Как будет с пылью, помотрим.
Вай фай не работает из коробки, надо дрова. Да и не нужен он.
Комментарий: Можно брать, коли денег не жалко
Достоинства: Софт отличный, очень порадовал биос, все нужное рядом
Беспроводные сети работают отлично, удобно, что антены никуда отдельно по кабелю не идут
Недостатки: Не выявлено
Достоинства: -последнее поколение
-встроенные ви-фай и блютус.
-хорошее охлаждение элементной базы
Недостатки: Было очень, страшно, когда устанавливал и подключал комплектующие компьютера, т.к материнка не из дешёвых и это был мой первый опыт сборки пк)
Комментарий: Материнская плата довольно тяжёлая из-за радиаторов, всё накопители определила сразу. MSI всё делает качественно, советую. На фото она не распакованная, но её разглядеть возможно)
Достоинства: Не знаю что писать, покупка мамы от MSI варик беспроигрышный, кто-то писал что не мог куда-то нормально вставить, хз... Для первой сборки норм варик, голову не сделает, запуск с первого раза. Конфиг такой: i5 12400f, (анигиляторная пушка в маме может сделать его быстрее, просто знаем это) RAM - ADATA XPG Lancer 16gb. без настроек 4400мгц, в 2 клика через ХМР профиль выставил стандартные 5600Мгц, на одной плашке баловаться не стал, ЖПУ - 1070ти пока хватает, времена в ныне трудные...
Недостатки: Баба бросила
Комментарий: Брал за 19500р, кидаю салам всем кто угарает с цен в будущем, мне было дорого...
Достоинства: Мощная система питания, отладочные индикаторы процесса загрузки, очень хороший Wi-Fi/Bluetooth модуль AX211, имеется Thunderbolt Header для карты расширения Thunderbolt, достаточно USB
Недостатки: Не выявлены
Комментарий: Плата очень понравилась. Сетевой контроллер RTL8125BG не сбоит в отличие от распространённых i225/i226. Дизайн приятный и без излишеств
Достоинства: - Прикольный дизайн
- Хорошая производительность
- Отличная совместимость с корпусами MSI
Недостатки: - Достаточно страшно ставить память и другие компоненты, туго ставяться, но это наверное просто паранойя)
Комментарий: Работает хорошо, отличная материнка, хотя цена не оптимальна
Достоинства: Я использую эту материнскую плату с процессором i5-12400F, памятью DDR5 T-Force Elite+ 5600 2×16 ГБ, SSD XPG S70 Blade на 1 ТБ и видеокартой GTX 1060 6 ГБ. Все работает стабильно.
Недостатки: Однако, если установлена двухслотовая видеокарта, то разъем PCI-E x1 становится очень близко к ней. У меня в него вставлена звуковая карта Asus Xonar DX, и расстояние до вентиляторов видеокарты составляет всего 0.5-1 см. Если видеокарта будет толще, то разъем PCI-E x1 будет полностью заблокирован.
Комментарий: Я пытался провести разгон с использованием внешнего генератора тактовой частоты - процессор разогнался после нескольких изменений в BIOS. Но потом я решил вернуться к заводским настройкам.
Относительно оперативной памяти, я достиг стабильной работы на частоте 6400 с таймингами 30-38-38-58, при этом все напряжения были установлены в автоматическом режиме, за исключением DRAM VDD. Главное - установить дополнительное напряжение до +300 мВ в настройках.
