Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Производитель | MSI |
Сокет | AM4 |
Название чипсета | AMD X570 |
Форм-фактор | ATX |
Производитель процессора | AMD |
Тип памяти | DDR4 DIMM |
Поддержка PCI Express | 4.0, 3.0 |
Беспроводные интерфейсы | без Wi-Fi |
Разъемы на задней панели | HDMI, PS/2 (клавиатура/мышь), выход S/PDIF оптический |
Поддержка SLI/CrossFire | CrossFire |
Процессор
Производитель процессора | AMD |
Сокет | AM4 |
Поддерживаемые процессоры | AMD Ryzen 5000 Series/5000 G-Series/4000 G-Series/3000 Series/3000 G-Series/2000 Series/2000 G-Series |
Количество сокетов | 1 |
Чипсет
Производитель чипсета | AMD |
Название чипсета | AMD X570 |
Поддержка SLI/CrossFire | CrossFire |
Память
Количество слотов памяти | 4 |
Тип памяти | DDR4 DIMM |
Максимальная частота памяти | 3200 МГц |
Максимальный объем памяти | 128 ГБ |
Режим работы оперативной памяти | двухканальный |
Слоты расширения
Поддержка PCI Express | 3.0, 4.0 |
Количество слотов PCI-E x16 | 2 |
Количество слотов PCI-E x1 | 2 |
Контроллеры накопителей
Контроллер IDE | нет |
Общее количество разъемов SATA | 6 |
Количество разъемов SATA 6Gb/s | 6 |
Чип SATA RAID | AMD X570 |
Режим работы SATA RAID | 0, 1, 10 |
Количество слотов M.2 | 2 |
Тип интерфейса M.2 | SATA 3.0 |
Тип слотов M.2 | Key M, 2242/ 2260/ 2280; Key M, 2242/ 22110 |
Сеть
Контроллер Ethernet | 1 Гбит/с, 2.5 Гбит/с |
Чипсет Ethernet | Realtek RTL8111H, Realtek 8125B |
Беспроводные интерфейсы | без Wi-Fi |
Аудио/видео
Звук | HDA |
Производитель звукового чипа | Realtek |
Звуковой чип | Realtek ALC4080 |
Звуковая схема | 7.1 |
Разъемы ввода/вывода
Количество разъемов USB на задней панели | 8 |
Разъемы на задней панели | HDMI, PS/2 (клавиатура/мышь), выход S/PDIF оптический |
Дополнительные параметры
Тип системы охлаждения | пассивное |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin + 4-pin |
Форм-фактор | ATX |
Тип комплектации | Retail |
Описание модели

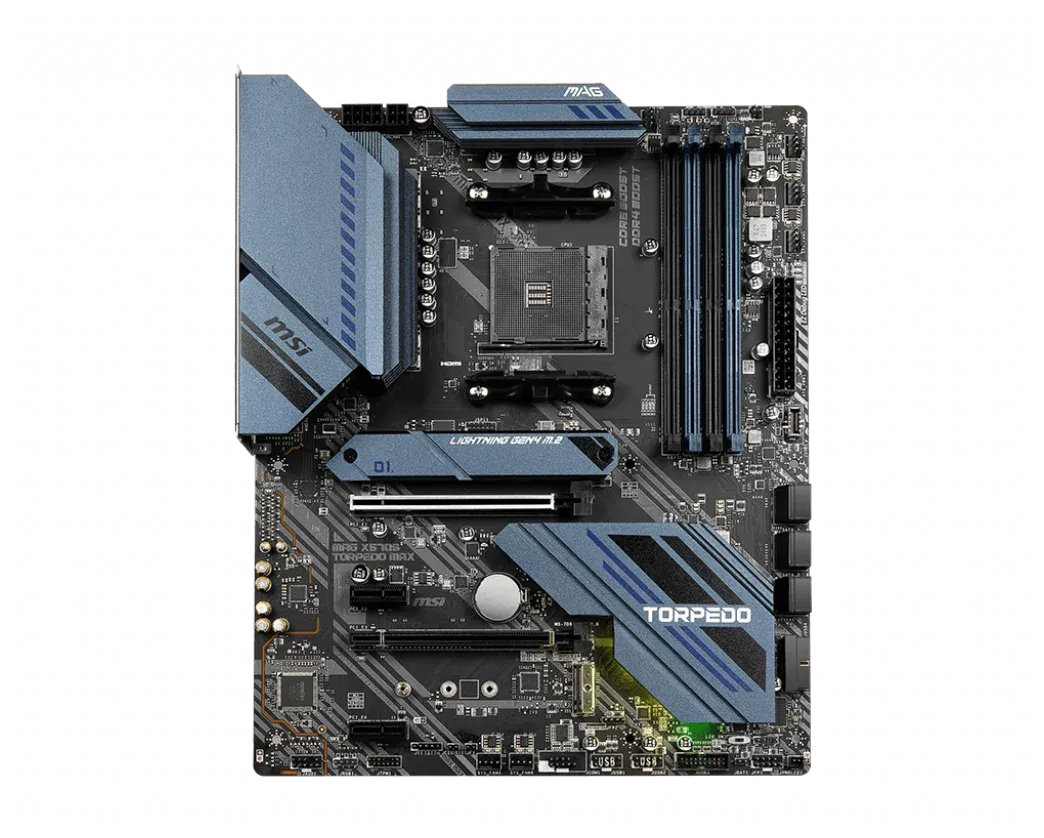

MSI MAG X570S Torpedo Max - это материнская плата в форм-факторе ATX, разработанная компанией MSI. Она совместима с процессорами AMD и имеет сокет AM4. Плата оснащена чипсетом AMD X570, который обеспечивает высокую производительность и поддержку передовых технологий.
Плата поддерживает память типа DDR4 DIMM с максимальной частотой до 3200 МГц и максимальным объемом до 128 ГБ. Разъемов для памяти на плате предусмотрено 4, что обеспечивает возможность установки большого объема оперативной памяти.
В платах также предусмотрена поддержка PCI Express 4.0 и 3.0, что позволяет использовать передовые видеокарты и другие устройства с высокой пропускной способностью. Есть 2 слота PCI-E x16 и 2 слота PCI-E x1 для расширения возможностей системы.
Плата имеет 6 разъемов SATA 6Gb/s и 2 слота M.2 для подключения накопителей. Также есть поддержка SATA RAID в режимах 0, 1 и 10.
Встроенный звуковой чип Realtek ALC4080 обеспечивает высококачественное звучание и поддерживает 7.1 звуковую схему. На задней панели имеется 8 разъемов USB, HDMI, PS/2 (для клавиатуры и мыши) и оптический выход S/PDIF.
Материнская плата MSI MAG X570S Torpedo Max также поддерживает сетевые интерфейсы с скоростью 1 Гбит/с и 2.5 Гбит/с. Она не имеет встроенного Wi-Fi.
Плата оснащена пассивной системой охлаждения, что обеспечивает надежную работу системы даже при высоких нагрузках. Это делает ее отличным выбором для геймеров и энтузиастов, которые требуют стабильной и мощной системы.
Достоинства: Выбирал на последнем чипсете, из доступного, выбор пал на нее
Недостатки: Таких пока не выявил
Комментарий: Кто из обладателей сталкивался с программой Nahimic, для улучшения качества звука, у кого-то она работает? В моем случае ничего из перечисленного что на офф. сайте разработчика.
Достоинства: не греется, куча портов и коннекторов на любой случай жизни
Недостатки: дорого
Комментарий: Перешел с b 550m, т.к на старой не было охлаждения и всего 1 разъем под корпусный вентилятор.
Так вот:
С первого раза не завелась. Диоды на плате горели и CPU, VGA, BOOT по очереди. В итоге заходил только в БИОС. В БИОСе железо определялось.
Был ssd m2 с уже установленной виндой от прошлой сборки. у MSI 2 режима БИОСа CMS и UEFI. По умолчанию стояла UEFI - не грузилась. Сменил на CSM - загрузилась.
Сейчас снова в БИОСе сменил на UEFI - ПК перестал грузить винду. Установил с флешки новую винду в режиме UEFI - теперь винда грузится нормально.
Вывод: После смены компонентов по новой накатывать винду.
Достоинства: все работает отлично, тестируем
Недостатки: при выборе блока питания надо учитывать питание СРУ два слота 8 и 4 пин
Комментарий: начало эксплуатации прошло успешно, мать с х5700 запуск восприняла воодушевленно
Достоинства: Чипсет, красивая, писюки 4.0, флешка с биосом, возможность прошивать без проца и озу
Недостатки: Как по мне , не очень удобный биос
Комментарий: Ну наконец то собрал пк на ам 4 , по началу казалось , что материнка бракованная , то долго запускалось , то вобще не запускалось ничего , сразу обновляйте биос на всякий случай , ставили с 5600 рузом , в дальнейшем будем ставить 5800хэ3дэ , пока полёт нормалоный , но пришлось чуток повозиться
Достоинства: Великолепный разгон памяти 4533+, хорошее питание процессора
Недостатки: Горячий чипсет
Комментарий: Отличная плата за свой прайс, память гонит по щелчку пальцев, 5800x с разгоном тоже хорошо выдерживает, недостаток один, греется чипсет, но это особенность всех 570S без активного охлаждения. Брали ее в надежном магазине. Всем рекомендую и плату и магазин!
Достоинства: хорошая мать на хорошем чипсете
Недостатки: попался первый раз брак с сокетом из за которого у меня сгорел процессор сразу как только я поставил мать и включил комп. но надеюсь это единичный случай и появился зато повод взять новый проц
Достоинства: Купил, поставил, включил - все работает (как кто-то отметил - даже скучно).
Недостатки: Пока не выявил.
Комментарий: Купил для замены на чипсете X370. В принципе меня и старая устраивала, но заканчивался ресурс SSD M.2, нужно было менять. У старой PCI 3.0 у этой 4.0, а т.к. все установленные компоненты расчитаны на 4.0 решил заменить и материнскую плату. Как и ожидалось особого прироста по производительности не получил, но тем не менее... Установлены: R 5800X3D, Asus TUF 3080 12GB, 32GB Kingston FURY 3600, ssd M.2 Samsung 980 pro 1TB.
Достоинства: 1 звезду снимаю т.к. второй питальник не подходит. Мешает справа запчасть. Ломать питальник от Seasonic 4 pin не хочу на пополам.
Недостатки: Не могу доп.питание подключить. Ломать вход 4 pin питальник не хочу. ДОРОГО.
Достоинства: Привлекательная цена.
Бренд с хорошей репутацией.
Стабильная "основа".
Поддержка характеристик для всей линейки AM4.
Эффективное охлаждение, включая M.2.
Простота сборки и запуска.
Совместимость с процессором Ryzen 5600, видеокартой RX 6650 XT, SSD M.2 Kingston KC3000 на 1 Тб.
Приятный бонус: Подходит для потанцевал.
Недостатки: Непонятная ситуация с питанием процессора (8+4 pin) и блоком питания (4+4 pin x2).
Отсутствие ясной информации о выходной мощности 8 pin.
При смене на процессор 5800X возникли проблемы с "вылетами" в играх.
Необходимость обновления BIOS для совместимости с новым процессором.
Старая версия BIOS (2021 года) вызывает сложности, но нашел решение на зарубежном форуме.
Инструкция для обновления BIOS и устранения проблем пришлось искать самостоятельно.
Комментарий: Приятно, что после решения этих трудностей система работает без сбоев.
Дополнение от 14 января 2024 г.:
При смене процессора на 5800X возникли проблемы, но благодаря самостоятельным действиям удалось обновить BIOS и избежать вылетов. Инструкция по обновлению BIOS и смене блока питания помогли улучшить стабильность системы. Планирую дальнейшее обновление на 5800X3D.
Достоинства: Радиаторы в зоне VRM и M.2 слота
Тихий, так как нет вентилляторы в зоне чипесета
Кое какая подстветка
Прочный текстолит
Красивый
Возможность обновить/прошить биос без процессора
Можно ставить Ryzen 2xxx и 3xxx серии
Хороший аудиокодек и сетевой модуль
В комплектации есть USB флешка с драйверами и прочими вспом. программами
Удобный и продвинутый биос
Продвинутый и удобный разгон CPU и DRAM
Недостатки: Практически нет
Неудобное расположение разъема pin CPU 8+4, подключить 8 pin бп к 4 pin на плате мешает конденсатор, решается переходником
Комментарий: Установил включил, вентиляторы и кулеры работают, видеокарта и озу работают а изображения нет, горит CPU Led красным цветом, попался брак
Отнесите сразу в сервисный центр, не тратьте время
3 дня возился с ним, в итоге, неисправный сокет
15.12.2023 сдал материнку в сервисный центр ДНС для проверки
Дополнение от 27 декабря 2023 г.
21.12.2023 Выявили брак в СЦ, неисправный сокет, жду замены
Дополнение от 8 февраля 2024 г.
22.12.2023
Получил новую материнку
Работает хорошо, разогнал процессор r7 5700x до 4.925 ггц и озу до 3600
Очень холодная материнка
