Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
Сокет | LGA1200 |
Поддерживаемые процессоры | Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron |
Поддержка многоядерных процессоров | есть |
Чипсет
Чипсет | Intel H470 |
BIOS | AMI |
Поддержка EFI | есть |
Поддержка SLI/CrossFire | CrossFire X |
Память
Память | DDR4 DIMM, 2133-2933 МГц |
Количество слотов памяти | 4 |
Поддержка двухканального режима | есть |
Максимальный объем памяти | 128 ГБ |
Дисковые контроллеры
IDE | нет |
SATA | количество разъемов SATA 6Gb/s: 6, RAID: 0, 1, 5, 10 на основе Intel H470 |
Количество слотов M.2 | 2 |
Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Тип слотов M.2 | M key, 2242/2260/2280/22110; M key, 2242/2260/2280 |
Слоты расширения
Слоты расширения | 2xPCI-E x16, 2xPCI-E x1 |
Поддержка PCI Express 3.0 | есть |
Аудио/видео
Звук | 7.1CH, HDA, на основе Realtek ALC887 |
Сеть
Подключение
Наличие интерфейсов | 12 USB, 1xCOM, D-Sub, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Разъемы на задней панели | 6 USB, 1 USB Type-C, D-Sub, DVI, DisplayPort, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin |
Тип системы охлаждения | пассивное |
Дополнительные параметры
Форм-фактор | microATX |
Разъем подключения ленты RGB | есть |
Описание модели

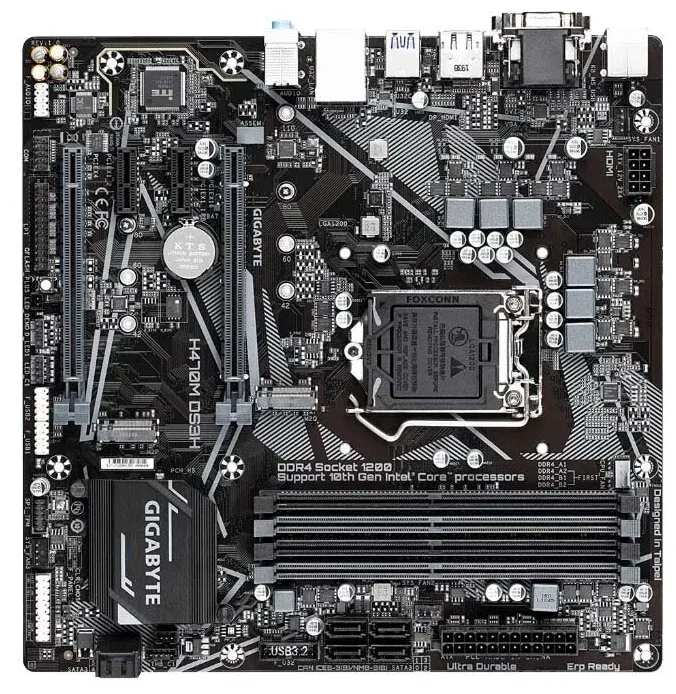

Материнская плата GIGABYTE H470M DS3H (rev. 1.0) – это мощное устройство на чипсете Intel H470, оснащенное сокетом LGA1200. Она поддерживает PCI Express 3.0 и CrossFire X, что позволяет подключить несколько графических карт и повысить производительность системы. Плата не поддерживает IDE и оснащена звуковой картой 7.1CH, HDA, на основе Realtek ALC887, обеспечивающей качественное звучание.
Количество слотов M.2 на плате составляет 2, а количество разъемов SATA 6Gb/s – 6. Также плата поддерживает RAID 0, 1, 5, 10 на основе Intel H470. Есть разъем подключения ленты RGB и разъем питания процессора 8-pin. Интерфейс M.2 поддерживает PCI-E/SATA 3.0, а основной разъем питания – 24-pin.
Материнская плата поддерживает процессоры Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron и имеет 12 USB-портов, 1xCOM, D-Sub, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь). Ее BIOS – AMI. Ethernet-интерфейс обеспечивает скорость 1000 Мбит/с. Плата поддерживает многоядерные процессоры и имеет 6 USB-портов, 1 USB Type-C, D-Sub, DVI, DisplayPort, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) на задней панели.
Тип слотов M.2 на плате – M key, 2242/2260/2280/22110; M key, 2242/2260/2280. Она также поддерживает EFI и имеет пассивное систему охлаждения. Память на плате – DDR4 DIMM, 2133-2933 МГц. Слоты расширения составляют 2xPCI-E x16, 2xPCI-E x1. Максимальный объем памяти платы – 128 ГБ. Форм-фактор материнской платы – microATX.
Достоинства: Цена доступная.
Качество приемлемое.
Q-Flash Plus.
Недостатки: Пока не нашел.
Комментарий: Моя материнская плата была собрана с процессором i5-10400f и видеокартой KFA2 GTX1650. После сборки возникли 5 звуковых сигналов, и я начал волноваться, думая, что мне нужно заменить процессор с графическим ядром. Но тогда я узнал о встроенной технологии Q-Flash Plus, которая помогла мне обновить BIOS, не меняя процессора, что сэкономило мое время и нервы.
Чтобы не тратить время на поиск информации в интернете, вот инструкция:
Загрузите последний BIOS с официального сайта.
Скопируйте файл с названием вашей материнской платы (около 32 Мб) на флешку с файловой системой FAT32.
Переименуйте файл в GIGABYTE.bin.
Вставьте флешку в белый разъем на задней панели материнской платы (помечен как BIOS).
Нажмите кнопку на самой материнской плате с надписью Q-Flash.
Сначала флешка начнет мигать, а затем светодиод рядом с кнопкой загорится. Если все прошло успешно, просто дождитесь завершения процесса.
P.S.: Мне пришлось приобрести новую флешку, так как старая не подходила для прошивки, но с новой все прошло с первой попытки.
Достоинства: Я приятно удивлен удобным и понятным uefi на этой материнской плате. Очень удобно использовать функцию q-flash для перепрошивки. Это позволяет с легкостью обновить BIOS без лишних сложностей.
Недостатки: Однако, мне не было известно о проблеме совместимости с Windows 7. Полагал, что переход на Windows 10 будет более простым. Это немного разочаровывает, но, возможно, это не так важно для всех пользователей.
Комментарий: Я просто собрал компьютер на основе этой материнской платы, с процессором i3 10100, m.2 накопителем от a-data, и памятью от AMD. Все оказалось довольно просто и без проблем. Отличная плата за свою стоимость, и я даже обнаружил какую-то поддержку xmp, что очень приятно. Однако, питание на плате не особо подходит для разгона, это стоит учитывать. В целом, я доволен своей покупкой и рекомендую эту материнскую плату для бюджетных систем.
Достоинства: Множество слотов PCI-E.
Подходит для обычного компьютера, но цена не самая дружелюбная.
Недостатки: Если использовать все 4 слота PCI и 2 слота m.2, плата не запускается, возможно, не хватает ресурсов.
Высокая цена.
Проблемы с постоянными изменениями гнезда процессора от Intel, что приводит к дороговизне старых моделей.
Комментарий: Установил дополнительную плату с 4 слотами PCI-E, все заработало после нескольких манипуляций.
Достоинства: Q-Flash Plus для удобного обновления BIOS.
Два слота под M.2.
4 видеовыхода для большей гибкости.
Недостатки: Проблемы с сырым BIOS.
Возникли сложности совместимости с видеокартами Radeon HD7770 и nVidia GT710.
Ранее успешное взаимодействие с видеокартами на другой материнской плате H410m S2h.
Комментарий: Не удалось достичь совместимости с видеокартами Radeon HD7770 и nVidia GT710, хотя на предыдущей материнской плате H410m S2h такие проблемы не возникали. В сообществах рекомендуют использовать видеокарты от 750ti. Впечатления от GIGABYTE в целом остались разочаровывающими.
Достоинства: Материнская плата отличного качества, позволяет разгонять компоненты, стильный и привлекательный дизайн, есть поддержка RGB.
Недостатки: Цена выше среднего, максимальная поддержка оперативной памяти до 2666.
Достоинства: Много разных разъёмов для подключения.
Возможность подключения трёх мониторов.
Недостатки: Третий монитор периодически отваливается, требуется перезапуск.
Проблемы с звуком: Треск в звуковом тракте, даже внешняя звуковая карта не помогает. Присутствуют высокочастотные трески в юэсби.
Комментарий: Если для вас не принципиальна чистота звука, эта плата предоставляет множество разъёмов за свою цену.
Достоинства: Мощные и надежные контакты, подключение без проблем.
Недостатки: Единственный минус - цена.
Комментарий: Без лишних слов.
Достоинства: Отсутствуют.
Недостатки: Поломка на второй день использования. Просто выключилась, и при последующей попытке включения только крутился кулер без сигналов BIOS.
Комментарий: Ожидаем результатов сервисного центра. Качество, конечно, слов нет.
Достоинства: Я без проблем запустил свою систему с процессором i3 10100F и видеокартой GTX 1060. Не пришлось обновлять BIOS.
Недостатки: Не обнаружил.
Комментарий: Отличная материнская плата, берите без сомнений.
Достоинства: Поддерживает VR устройства через Type-C на задней панели.
Имеет слоты PciEx16 и PciEx8.
Работает с технологией RaiD.
Есть USB3.2 на передней панели.
Обеспечивает 5 видов видеовыходов: VGA, DVI, HDMI, DisplayPort, Thunderbolt(Type-C).
Позволяет использовать 4k через HDMI.
Недостатки: На свежеустановленной Windows 10 (июль 2020) сетевая карта не работала.
Потребовалась установка драйверов и утилит с помощью DVD-привода.
Опыт использования софта материнской платы вызвал недовольство.
Утилита Ambient LED закрывается сразу после открытия, возможно из-за неактивированной Windows.
Комментарий: В случае проблем с установкой, рекомендуется создать ISO-образ с помощью UltraISO на другом компьютере и скопировать на флешку для установки (2 клика по образу в Win10).
