Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
| Сокет | AM4 |
| Поддерживаемые процессоры | AMD Ryzen Gen.3/Ryzen Gen.2/Ryzen Gen.1/Ryzen with Radeon Vega Graphics |
| Поддержка многоядерных процессоров | есть |
Чипсет
| Чипсет | AMD B450 |
| BIOS | AMI |
| Поддержка EFI | есть |
| Поддержка SLI/CrossFire | CrossFire |
Память
| Память | DDR4 DIMM, 2133-3600 МГц |
| Количество слотов памяти | 4 |
| Поддержка двухканального режима | есть |
| Максимальный объем памяти | 128 ГБ |
Дисковые контроллеры
| IDE | нет |
| SATA | количество разъемов SATA 6Gb/s: 4, RAID: 0, 1, 10 на основе AMD B450 |
| Количество слотов M.2 | 1 |
| Тип интерфейса M.2 | PCI-E/SATA 3.0 |
| Тип слотов M.2 | M key, 2242/2260/2280/22110 |
Слоты расширения
| Слоты расширения | 2xPCI-E x16, 1xPCI-E x1 |
| Поддержка PCI Express 2.0 | есть |
| Поддержка PCI Express 3.0 | есть |
Аудио/видео
| Звук | 7.1CH, HDA, на основе Realtek ALC887 |
Сеть
Подключение
| Наличие интерфейсов | 14 USB, 6 USB 3.1 (4 на задней панели), выход S/PDIF, 1xCOM, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
| Разъемы на задней панели | 8 USB, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
| Основной разъем питания | 24-pin |
| Разъем питания процессора | 8-pin |
| Тип системы охлаждения | пассивное |
Дополнительные параметры
| Форм-фактор | microATX |
| Разъем подключения ленты RGB | есть |
| Гарантийный срок | 12 мес. |
Описание модели

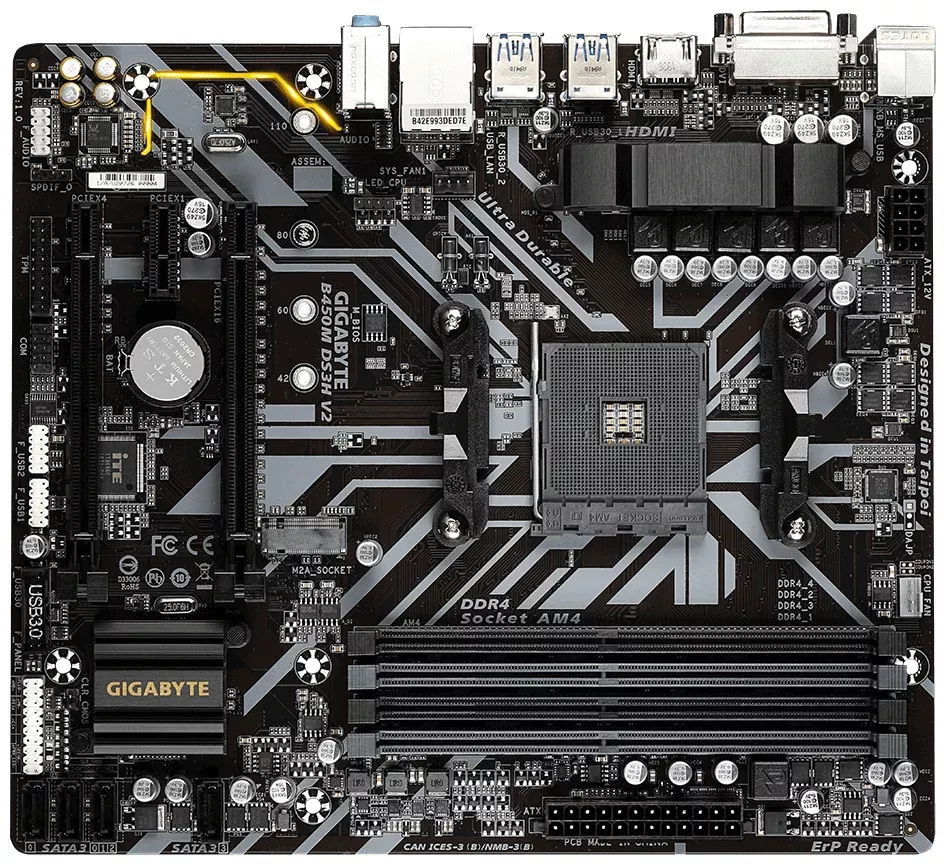

Материнская плата GIGABYTE B450M DS3H V2 (rev. 1.0) является микро-ATX форм-фактора, что делает ее компактной и подходящей для установки в небольшие корпуса. Она имеет поддержку различных процессоров AMD Ryzen, начиная с поколения Ryzen Gen.1 до Ryzen with Radeon Vega Graphics. Это обеспечивает гибкость в выборе процессора для создания системы.
Материнская плата оснащена 4 разъемами DIMM, позволяющими установить до 128 ГБ DDR4 памяти с тактовой частотой от 2133 до 3600 МГц. Это обеспечивает возможность расширения оперативной памяти для более эффективной работы системы.
Что касается интерфейсов, материнская плата GIGABYTE B450M DS3H V2 (rev. 1.0) обладает широким набором разъемов. На задней панели есть 8 USB портов, включая 4 порта USB 3.1. Также имеются разъемы для подключения аудио и видео устройств, включая DVI, HDMI и S/PDIF. Плата также оснащена Ethernet портом для подключения к сети и двумя PS/2 портами для подключения клавиатуры и мыши.
Важной особенностью материнской платы является поддержка PCI Express 3.0, что обеспечивает высокую производительность и быструю передачу данных. Также на плате имеется 1 слот M.2 с поддержкой различных размеров SSD, а также поддержка PCI-E и SATA 3.0 интерфейсов.
Для обеспечения качественного звука материнская плата оснащена 7.1CH аудио-чипом на основе Realtek ALC887, что позволяет наслаждаться качественным звуком в играх и мультимедиа. Плата также поддерживает двухканальный режим, что улучшает производительность системы при использовании двух планок памяти.
В целом, материнская плата GIGABYTE B450M DS3H V2 (rev. 1.0) предлагает широкие возможности для создания мощной и гибкой системы. Она подходит как для игровых компьютеров, так и для офисных или домашних компьютеров. Ее компактный размер и многофункциональность делают ее привлекательным выбором для различных задач.
Достоинства: Выпущена в 2020 году.
Поддержка всех процессоров "из коробки" (Gen3+NVMe Ready).
Максимальный объем памяти - 128 ГБ, поддержка 3600 МГц (4 слота).
Realtek 8118AS LAN.
Smart Fan.
Разъем для подключения RGB-ленты.
Недостатки: BIOS требует определенного опыта.
Неудачное расположение SATA-3 портов и 2-го PCI-E слота.
Ограничено 2 разъемами для кулеров (1 занят процессором).
Заявлены High Quality и High-End аудио компоненты, но используется Realtek ALC887 с японскими конденсаторами.
Комментарий: Выбирал между Asrock B450M Pro4-F и данной материнской платой, решил взять последнюю. Это улучшенная версия GIGABYTE B450M DS3H с некоторыми исправлениями. Подходит для Ryzen 2600/3600, но не для экстремального разгона.
Дополнение от 17 января 2023 г.:
Пользуюсь этой материнской платой уже 2 года. Обновления BIOS обязательны для процессоров 4000/5000-серии. Мой конфиг: Ryzen 5600, 32 Гб Kingston (XMP-3200), GeForce RTX 3060, Kingston KC3000 1024 ГБ NVMe, Windows 11. Лучше отключить "AMD Cool & Quiet function" в BIOS, чтобы избежать свиста дросселей в простое. Вентилятор DEEPCOOL RF120 идеально подходит, подключается к 2-му разъему 4-pin и RGB-ленте. Функции FAN STOP и управление RGB из BIOS - большие плюсы. При наличии гибридных процессоров 5600g/5700g, стоит изучить дополнительные настройки BIOS для улучшения производительности в играх без разгона.
Достоинства: Цена
Поддержка 4 планок ОЗУ
Прошивка для поддержки 5ххх процессоров
Недостатки: Необходимость прошивки биоса для некоторых Ryzen 3ххх-5ххх процессоров
Материнская плата может трескаться при установке кулера, ОЗУ и видеокарты
Неудобное расположение SATA-кабелей под видеокартой
Комментарий: Цена недавно поднялась, что вызывает разочарование, но всё равно, это отличный бюджетный вариант для моей сборки. Она справляется с разгоном памяти и процессора. Один из недостатков - нагрев зоны ВРМ до 80 градусов, что может зависеть от конфигурации. Друзья также используют эту материнскую плату без проблем.
Достоинства: Цена - Исходно доступная цена.
4 плашки ОЗУ - Поддерживает 4 модуля оперативной памяти.
Поддержка 5ххх серии после прошивки BIOS.
Недостатки: Проблемы с совместимостью Ryzen 3ххх-5ххх серии без прошивки BIOS. Прошивка - загадка.
Материнская плата скрипит при установке кулера, ОЗУ или видеокарты - это досадно.
Неудобное размещение SATA-кабелей под видеокартой. Проблема, которая не исчезает.
Комментарий: Сейчас цена поднялась, что вызывает разочарование. Непонятно, зачем это делается, кроме как для наживы. Но как бюджетный вариант, она все равно отлично справляется с моей бюджетной сборкой. Удалось успешно разогнать оперативную память и процессор без особых проблем. Важно помнить, что лучше оставить боксовый кулер, если ваш процессор не горячий, так как он более эффективно охлаждает.
Достоинства: Соотношение цены и качества - отличное.
Биос легкий в управлении и удобный.
Возможность производить разгон.
Удобное управление подсветкой всех компонентов.
Встроенное охлаждение для зоны VRM.
Недостатки: Ограничение на подключение всего двух вентиляторов к материнской плате - один для процессора и один для отвода воздуха. Пришлось дополнительно покупать разветвитель.
Комментарий: Она моментально заработала с моим процессором AMD Ryzen 5 1600. Биос настолько понятный и красивый, что даже новичку будет легко разобраться. Есть режим Easy Mode для тех, кто не хочет глубоко погружаться в настройки. Смог разогнать как процессор, так и оперативную память без проблем. Если вы любите настраивать параметры в биосе, то эта материнская плата вам точно придется по вкусу.
Достоинства: Имеется 4 слота под ОЗУ, что обеспечивает хороший потенциал для расширения оперативной памяти.
Материнская плата имеет доступную цену.
Удобная и компактная конструкция материнской платы.
Великолепный UEFI BIOS с возможностью переключения на русский язык, что облегчает настройку.
Большой потенциал для настройки разгона процессора и ОЗУ.
Недостатки: Дополнительный разъем для питания охлаждения процессора был бы полезным дополнением.
Комментарий: Я собирал свой компьютер на базе процессора Ryzen 5 3600, используя данную материнскую плату. Подключение и настройка прошли гладко, без каких-либо затруднений или проблем. Материнская плата оказалась удобной и надежной, и я доволен своим выбором.
Достоинства: Отлично подходит для процессоров Ryzen 3600 и более низких моделей.
VRM и VSOC работают стабильно.
Поддерживает XMP сразу на 3600.
Можно использовать процессор 5600x с прошивкой BIOS F63.
Общие плюсы стандартного B чипсета.
Недостатки: Отсутствует разъем 5V Led, только 12V RGB, что мешает настройке светомузыки.
Потребляет больше энергии, чем ожидалось, особенно при использовании более энергоэффективных процессоров, что приводит к нагреву VRM и SOC.
Крупные видеокарты могут блокировать доступ к другим PCI разъемам и батарейке BIOS.
Расположение SATA-разъемов не всем может понравиться.
При установке процессора 5600x потребуется дополнительное охлаждение или обдув VSOC для управления бустом, так как стандартное охлаждение отсутствует.
Комментарий: В целом, данная материнская плата является неплохим выбором за свою цену. Однако, если вы планируете использовать процессоры с 8 ядрами, учтите, что она может столкнуться с проблемами нагрева и ресурсами.
Достоинства: Купил в начале 2023 года, сразу установил процессор R5 5600G, работает без проблем.
Поддерживает память XPG D10 на частоте 3600 МГц, настройки хмр-профиля сразу применились.
SSD Adata Legend, хотя не в списке поддерживаемых устройств, работает нормально.
Не нагревается врм: Максимальная температура в стресс-тесте процессора составила 40°C.
Много выходов на задней панели.
Недостатки: Материнская плата кажется хлипкой и тонкой, нужно осторожно устанавливать.
Недостаточно разъемов для корпусных вентиляторов, пришлось использовать хаб для подключения.
Комментарий: В общем, это типичная бюджетная материнская плата, которая может показаться немного хрупкой, но она надежно работает с средними процессорами.
Достоинства: Материнская плата предоставляет неплохие характеристики за умеренную цену. Память надежно функционирует даже при разгоне.
Недостатки: Единственное, с чем можно столкнуться, если планируете установить вторую видеокарту, это ограниченное количество USB-портов. Тем не менее, для большинства пользователей это не проблема, и материнская плата обеспечивает два подключения для вентиляторов.
Комментарий: На данный момент у меня возникли вопросы по поводу новой версии BIOS (F60e). При перезагрузке система не стартует, хотя при включении все работает нормально. Пришлось вернуться к предыдущей версии BIOS. Мой процессор - Ryzen 3600. Версия F60e добавляет поддержку серии 5ХХХ видеокарт, и я надеюсь, что будущие обновления BIOS устранили эту проблему. Возможно, это связано только с моей конкретной системой, и у других пользователей всё работает нормально.
Я заметил, что материнская плата прекрасно справляется с тепловыми нагрузками. У меня в корпусе стоят три вентилятора, и даже при высоких нагрузках температура внутри не поднимается выше 35 градусов. Это очень приятно, так как я не беспокоюсь о перегреве системы.
Одним из приятных сюрпризов для меня стал встроенный звук на этой материнской плате. Качество звука оказалось очень хорошим, и я с удовольствием слушаю музыку и смотрю фильмы на компьютере.
Ну и, конечно, не могу не отметить цену этой платы. За всего 5 тысяч рублей я получил качественную и надежную материнскую плату. Это радует и делает эту покупку еще более выгодной.
Материнская плата легко монтируется и проходит все необходимые тесты без проблем. Она также отлично работает с разгоном. В итоге, можно сказать, что это надежная и качественная плата за свои деньги.
Достоинства: Хорошее соотношение цены и качества на b450.
4 слота для оперативной памяти DDR4 3000 МГц до 128 Гб.
2 слота PCI Express x16.
Поддержка NVME.
Прочная конструкция.
Охлаждение VRM зон.
Недостатки: Нет.
Комментарий: Использовал для сборки игрового компьютера для друга. AMD Ryzen 5 3500 работал без обновления BIOS (версия F1 из коробки). Рекомендую эту плату.
