Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
| Количество ядер встроенного процессора | 4 |
| Поддерживаемые процессоры | Intel Atom x5-E3940 |
| Поддержка многоядерных процессоров | есть |
Чипсет
| Чипсет | встроен в процессор |
| BIOS | AMI c возможностью аварийного восстановления |
| Поддержка EFI | есть |
| Поддержка SLI/CrossFire | нет |
Память
| Память | DDR3L SO-DIMM, 1866-1333 МГц |
| Количество слотов памяти | 1 |
| Максимальный объем памяти | 8 ГБ |
Дисковые контроллеры
| IDE | нет |
| SATA | количество разъемов SATA 6Gb/s: 2 |
| Количество разъемов mSATA | 1 |
Аудио/видео
| Звук | стерео, HDA, на основе Realtek ALC255 |
| Встроенный видеоадаптер | есть |
Сеть
Подключение
| Наличие интерфейсов | 6 USB (2 на задней панели), 4xCOM, D-Sub, HDMI, 2xEthernet, LPT |
| Разъемы на задней панели | 2 USB, из них 2 USB 3.0, D-Sub, HDMI, 2xEthernet |
| Основной разъем питания | внешний блок питания |
| Тип системы охлаждения | пассивное |
Дополнительные параметры
Описание модели

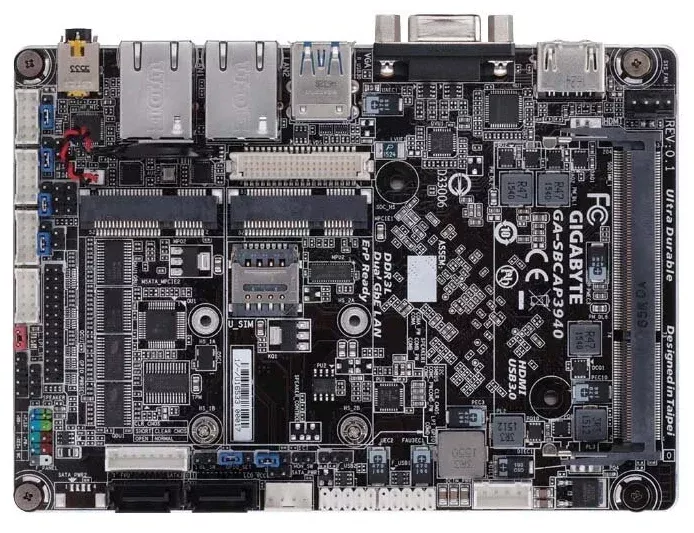

AP3940 (Single Board Computer) - материнская плата от GIGABYTE, которая предназначена для встраиваемых систем. Она оснащена встроенным процессором Intel Atom x5-E3940, который имеет 4 ядра и поддерживает многоядерную обработку. Чипсет встроен в процессор, а BIOS выполнен на основе AMI, с возможностью аварийного восстановления. Данная материнская плата поддерживает память DDR3L SO-DIMM с частотой 1866-1333 МГц, установленный слот позволяет установить модуль объемом до 8 ГБ.
Контроллеры дисковых накопителей на плате отсутствуют, но есть 2 разъёма SATA 6 Гб/с и 1 mSATA. Встроенный видеоадаптер и звуковая система на основе Realtek ALC255 позволяют использовать данную материнскую плату в системах, где не требуется подключение дополнительных звуковых и видеокарт.
Модель GIGABYTE GA-SBCAP3940 (rev.1.0) оснащена 2 портами Ethernet с подключением на скорости 1000 Мбит/с, а на задней панели имеются 2 USB-порта (из них 2 USB 3.0), D-Sub, HDMI, а также LPT. Охлаждение системы пассивное, а основной разъем питания выполнен в виде внешнего блока питания. Форм-фактор SBC позволяет использовать данную материнскую плату для встраиваемых систем, где требуется минимизировать размер устройства.
Достоинства: У нее есть множество достоинств:
- Она питается от блока питания ноутбука, что очень удобно и экономично.
- Ее размер очень компактный, всего +/- 5 мм больше размеров HDD 3.5, поэтому она помещается в любой корпус.
- Она имеет алюминиевый радиатор, который помогает предотвратить перегрев и обеспечивает более стабильную работу.
- Цена на эту материнскую плату вполне адекватная, учитывая ее хорошие характеристики и возможности.
- Ее производительность оставляет только положительные впечатления, она без проблем справляется с задачами и обеспечивает быструю работу.
- У нее есть 2 порта Sata и 2 порта mini PCIe
- Наличие двух Ethernet-портов - это большое преимущество, особенно для промышленных пользователей.
- на плате есть 2 порта USB 3, что обеспечивает быструю передачу данных.
Недостатки: - В Linux, чтобы включить управление вентилятором, потребуется установка отдельных драйверов.
- У меня так и не получилось наладить работу GPIO в Linux, что было некоторым разочарованием.
- Для подключения портов USB 2 потребуется использовать отдельный провод.
Комментарий: Она отлично подходит для моих задач и обеспечивает высокую производительность. Установил ее в корпус вертикально, чтобы максимизировать поток воздуха и минимизировать влияние на жесткие диски. Внешний вентилятор не требуется, так как плата остается достаточно прохладной даже во время стресс-теста, нагреваясь всего до 65 градусов.
Воспроизведение видео, включая фильмы размером в 8 ГБ, происходит без задержек и секундных пропусков.
Хотя я хотел установить вентилятор и управлять им через GPIO для охлаждения жестких дисков, я так и не смог разобраться, как сделать это в Linux. В настоящее время мои диски нагреваются до 45 градусов под нагрузкой и до 40 градусов в покое, без особых проблем.
Стоит отметить, что один из слотов mini-PCIe может работать в режиме MSATA, но в этом случае один из Sata портов будет отключен.
Достоинства: Компактный размер
Возможность подключения внешнего блока питания ноутбучного типа с широким диапазоном напряжений
Пассивное охлаждение
Воспроизведение видео 4К60fps
Недостатки: Диск на плате msata, не подходит для компактного штатного корпуса с обычным sata
Комментарий: Успешно работает под управлением Windows 11.
Достоинства: Замечательная материнская плата для мини-пк.
Недостатки: Нет.
