Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
| Сокет | LGA1151 |
| Поддерживаемые процессоры | Intel Core i7/Core i5/Core i3/Pentium/Celeron |
| Поддержка многоядерных процессоров | есть |
Чипсет
| Чипсет | Intel H110 |
| BIOS | AMI c возможностью аварийного восстановления |
| Поддержка EFI | есть |
| Поддержка SLI/CrossFire | нет |
Память
| Память | DDR4 SO-DIMM, 2133 МГц |
| Количество слотов памяти | 2 |
| Поддержка двухканального режима | есть |
| Максимальный объем памяти | 32 ГБ |
Дисковые контроллеры
| IDE | нет |
| SATA | количество разъемов SATA 6Gb/s: 2 |
| Количество разъемов mSATA | 1 |
Слоты расширения
| Слоты расширения | 1xPCI-E x4 |
| Поддержка PCI Express 2.0 | есть |
| Поддержка PCI Express 3.0 | есть |
Аудио/видео
| Звук | 7.1CH, HDA, на основе Realtek ALC887 |
Сеть
Подключение
| Наличие интерфейсов | 8 USB, из них 4 USB 3.0 (4 на задней панели), 4xCOM, HDMI, 2xEthernet |
| Разъемы на задней панели | 4 USB, из них 4 USB 3.0, DisplayPort, HDMI, 2xEthernet |
| Разъем питания процессора | 4-pin |
| Тип системы охлаждения | пассивное |
Дополнительные параметры
| Форм-фактор | thin mini-ITX |
| Комплектация | 2 кабеля SATA, 1 кабель питания SATA, 2 заглушки портов ввода-вывода, кабель COM порта, кабель VGA порта |
| Гарантийный срок | 36 мес. |
Описание модели

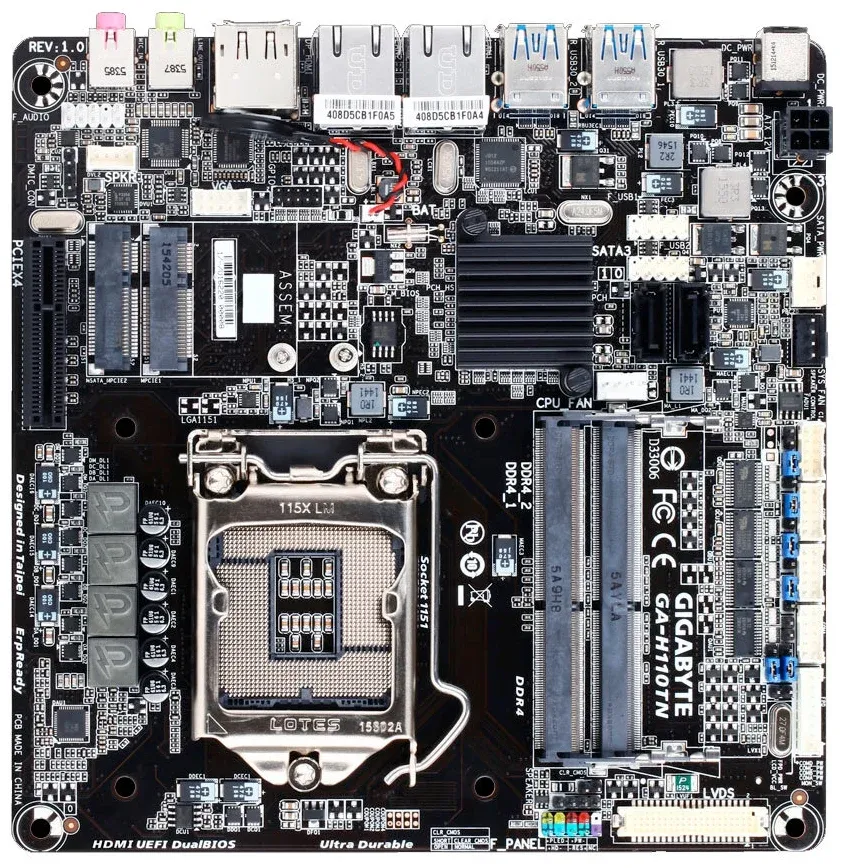

Материнская плата GIGABYTE GA-H110TN (rev. 1.0) представляет собой компактную модель с поддержкой процессоров Intel Core i7/Core i5/Core i3/Pentium/Celeron через LGA1151 сокет. Она обладает возможностью работы с многоядерными процессорами и оснащена чипсетом Intel H110. BIOS платы основан на AMI и имеет функцию аварийного восстановления.
Плата поддерживает EFI и обеспечивает поддержку двухканального режима памяти DDR4 SO-DIMM с частотой 2133 МГц. Встроенные 2 слота позволяют установить до 32 ГБ оперативной памяти.
Гигабитная материнская плата GIGABYTE GA-H110TN (rev. 1.0) обладает двумя разъемами SATA 6Gb/s и одним разъемом mSATA для подключения хранения данных. Слот расширения PCI-E x4 обеспечивает возможность установки дополнительных карт расширения.
Звуковая система платы основана на 7.1CH с поддержкой HDA и использует кодек Realtek ALC887. Плате также доступны два порта Ethernet, обеспечивающие скорость до 1000 Мбит/с.
На задней панели материнской платы расположены разъемы: 8 USB (4 USB 3.0), DisplayPort, HDMI, 2 порта Ethernet. Разъем питания процессора имеет 4-pin конфигурацию. Плата оснащена пассивной системой охлаждения и соответствует форм-фактору thin mini-ITX.
В комплект поставки входят 2 кабеля SATA, 1 кабель питания SATA, 2 заглушки портов ввода-вывода, кабель COM порта и кабель VGA порта. Гарантийный срок составляет 36 месяцев.
Еще одним плюсом является поддержка большого количества процессоров Intel, начиная с 6-7 поколений и даже до 9 поколений после модификации, при условии, что они не превышают 65 ватт. Радует наличие полноценного Pci-e x4 разъема для расширения возможностей платы.
Среди недостатков можно отметить нестандартные разъемы COM и LVDS Немного разочаровывает отсутствие eDP разъема и отсутствие разъемов I2c и SMbus, которые появились только в следующей ревизии платы.
Плате не хватает современных разъемов, таких как M.2, заменивший устаревшие mSata и Mini Pci-e. Однако эту проблему можно частично решить с помощью переходника.
Странно, что производитель заявляет о выдаваемой мощности на разъеме Pci-e x4 25ватт, в то время как в биосе установлено ограничение в 75 ватт и 75 ваттные карты работают без проблем. Хочу отметить, что при питании платы напряжением выше 12 вольт, дроссели преобразователя начинают сильно нагреваться. Решить эту проблему можно установкой маленького вентилятора.
В целом, я доволен покупкой этой материнской платы в формфакторе Thin mini-itx. Она универсальна и подойдет для компактных домашних и промышленных систем. Мне нравится ее надежность и удобство использования.
