Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
Сокет | AM4 |
Поддерживаемые процессоры | AMD Ryzen 5000 series/3rd Gen Ryzen/2nd Gen Ryzen/1st Gen Ryzen/ 2nd Gen Ryzen with Radeon Vega Graphics/1st Gen Ryzen with Radeon Vega Graphics/ Athlon with Radeon Vega Graphics |
Поддержка многоядерных процессоров | есть |
Чипсет
Чипсет | AMD B450 |
BIOS | AMI |
Поддержка EFI | есть |
Поддержка SLI/CrossFire | нет |
Память
Память | DDR4 DIMM, 2133-3600 МГц |
Тип памяти | ECC/non-ECC |
Количество слотов памяти | 2 |
Поддержка двухканального режима | есть |
Максимальный объем памяти | 64 ГБ |
Дисковые контроллеры
IDE | нет |
SATA | количество разъемов SATA 6Gb/s: 4, RAID: 0, 1, 10 на основе AMD B450 |
Количество слотов M.2 | 1 |
Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Тип слотов M.2 | M key, 2242/2260/2280 |
Слоты расширения
Слоты расширения | 1xPCI-E x16, 2xPCI-E x1 |
Поддержка PCI Express 2.0 | есть |
Поддержка PCI Express 3.0 | есть |
Аудио/видео
Звук | 7.1CH, HDA, на основе Realtek ALC887 |
Сеть
Подключение
Наличие интерфейсов | 12 USB (4 на задней панели), выход S/PDIF, D-Sub, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Разъемы на задней панели | 6 USB, D-Sub, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin |
Тип системы охлаждения | пассивное |
Дополнительные параметры
Форм-фактор | microATX |
Разъем подключения ленты RGB | есть |
Описание модели

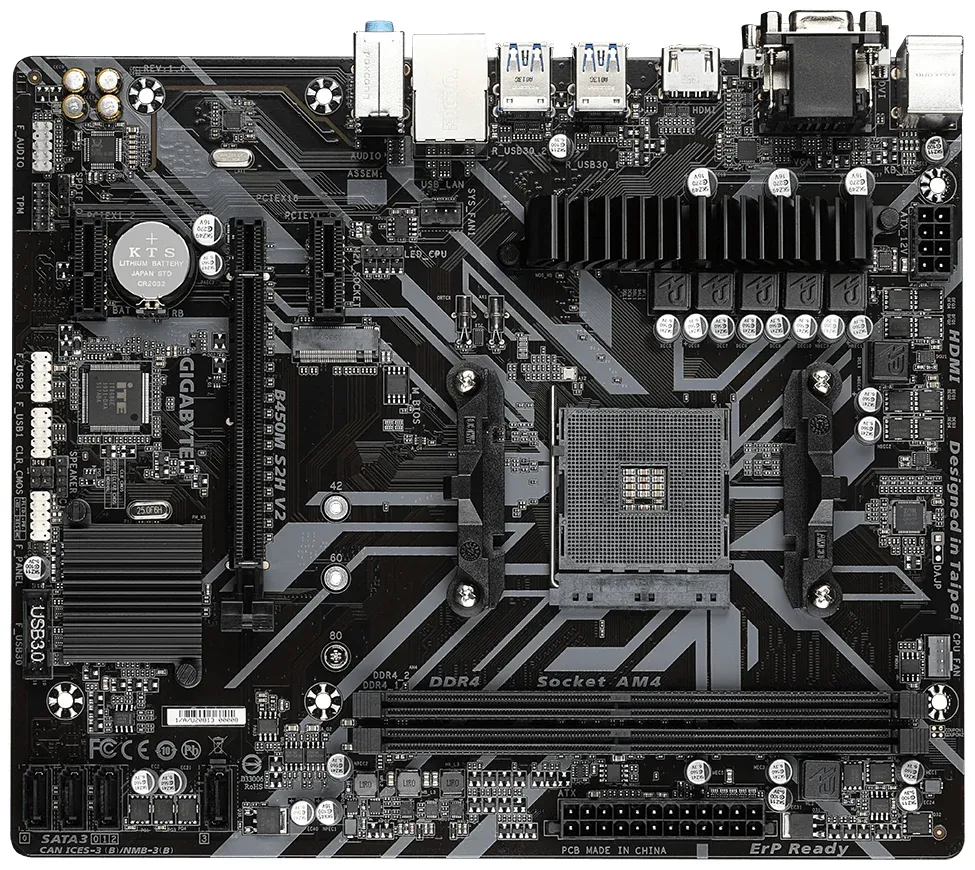

Материнская плата GIGABYTE B450M S2H V2 (rev. 1.0) является компактным и функциональным решением для современных компьютеров. Она поддерживает процессоры AMD Ryzen различных поколений, включая последнюю серию Ryzen 5000. Сокет AM4 обеспечивает стабильное и эффективное подключение процессора.
Плата оснащена слотом M.2, который поддерживает интерфейсы PCI-E и SATA 3.0. Это позволяет использовать высокоскоростные накопители и расширять возможности хранения данных. Разъем питания процессора 8-pin обеспечивает надежное электропитание для стабильной работы системы.
Для работы с оперативной памятью предусмотрено два слота DDR4 DIMM с поддержкой частоты от 2133 до 3600 МГц. Максимальный объем памяти составляет 64 ГБ, что позволяет запускать самые требовательные приложения и игры. Также материнская плата поддерживает ECC и non-ECC типы памяти.
В плане подключения устройств материнская плата GIGABYTE B450M S2H V2 (rev. 1.0) предлагает широкий выбор интерфейсов. На задней панели расположены 12 USB портов, включая 4 порта USB 3.0. Также доступны выходы S/PDIF, D-Sub, DVI и HDMI для подключения мониторов и других устройств вывода видео. Для подключения клавиатуры и мыши доступны разъемы PS/2.
Материнская плата оснащена разъемами PCI-E x16 и PCI-E x1 для расширения возможностей компьютера. Однако она не поддерживает технологии SLI и CrossFire для одновременного использования нескольких графических карт.
Система охлаждения материнской платы GIGABYTE B450M S2H V2 (rev. 1.0) пассивная, что обеспечивает бесшумную работу и эффективное отвод тепла.
Помимо этого, плата поддерживает подключение ленты RGB, что позволяет создать яркую и настраиваемую подсветку для корпуса компьютера. Благодаря типу системы охлаждения и качественному BIOS от AMI, плата готова к работе с многоядерными процессорами и обеспечивает стабильную и надежную работу системы.
Достоинства: Авторегулировка 3-pin вентиляторов прямо из коробки и возможность дополнительной настройки в BIOS.
Быстрый запуск компьютера в течение 8-9 секунд без необходимости входа в BIOS.
Режим Fastboot обеспечивает запуск всего за 6-7 секунд, а режим Fastboot Ultra Fast даже за 4-5 секунд.
Поддержка до 16 ГБ видеопамяти для встроенной графики, если у вас установлено 32 ГБ ОЗУ.
Профессиональное обслуживание в DNS Service Center с возможностью сдачи товара в течение 5-6 дней.
Недостатки: Долгий POST после входа в BIOS и перезагрузки компьютера, особенно при изменении настроек BIOS (16-19 секунд).
Периодически возникающий писк, треск и шипение из материнской платы, особенно заметный без наушников или колонок. Обычно проявляется при воспроизведении определенных видеоформатов или под нагрузкой.
Проблемы с настройками CSM и размером выделения памяти встроенной графике, что может повлиять на производительность GPU.
Отсутствие возможности разгона по одному ядру для одноядерных игр под Windows 10.
Иногда наблюдаются проблемы с отображением вкладок BIOS и их переключением.
Затруднения при входе в BIOS после выполнения некоторых действий.
Комментарий: Материнская плата Gigabyte B450M S2H V2 имеет свои плюсы, включая удобную регулировку вентиляторов и быстрый запуск компьютера. Однако недостатки, такие как шум и проблемы с настройками BIOS, могут вызвать неудобства. В целом, это неплохой выбор для бюджетной системы, но стоит учитывать описанные недостатки.
Достоинства: Наличие радиатора на мосфетах.
Привлекательная цена.
Недостатки: Неудачное расположение разъемов SATA, возможно перекрытие одного разъема SATA длинной видеокартой.
Неудобный доступ к батарейке BIOS из-за порта M.2.
Ограничение доступности одного из портов SATA.
Ограниченное количество разъемов для вентиляторов на материнской плате.
Комментарий: Эта материнская плата от Gigabyte представляет собой неплохой выбор, особенно в низком и среднем ценовом сегменте. На плюс можно отметить наличие радиатора на мосфетах, что способствует более эффективному охлаждению. Однако недостатки, такие как неудачное размещение портов SATA и возможное перекрытие одного из них видеокартой, могли бы быть избежаны более тщательным планированием. Доступ к батарейке BIOS становится неудобным из-за порта M.2.
Чтобы решить проблемы с охлаждением, требуется правильная конфигурация вентиляторов в корпусе, но следует учесть, что на материнке всего два разъема для вентиляторов. Это ограничение можно преодолеть, установив переходник на два выхода.
Материнская плата подходит для процессоров с встроенной графикой и позволяет их немного разогнать. Она остает доступной для всех портов, и биос в ней довольно понятен и удобен. В целом, она стабильно работает и нагревается незначительно. Рекомендуется для сборки домашнего ПК в бюджетном сегменте.
Достоинства: Бюджетно
Энергично
Загадочно, но привлекательно
Недостатки: Дорого
Энергично
Загадочно, но не всегда понятно
Купил случайно V2 вместо V1. Думал, что это не так уж и важно. Затем узнал на зарубежном сайте, что у них разные питальники, и я так и не понял, какой из них лучше. Но, по идее, разводка у V2 состоит из двух 2-пиновых кабелей, в то время как V1 использовала 1-пиновую разводку (хотя микросхемы одинаковы). V2 имеет 4+2 фазы вместо 4+3, но в моей сборке это не сильно влияет на температуру. Моя система основана на процессоре Ryzen 1400, и она работает стабильно на частоте 3800 с напряжением 1.250, хотя напряжение иногда колеблется от 2.248 до 2.260 (здесь нет поддержки LLC).
Память Samsung B-Die работает на частоте 3200 с адекватным напряжением, как на SOC, так и на модулях памяти. Не знаю, насколько высоко можно разогнать систему, так как у меня ограничен корпус. Но при текущих параметрах всё в порядке.
Еще один нюанс – шина данных постоянно немного колеблется в пределах 999.6-100.3. В общем, я так и не понял, в чем суть различий между V1 и V2. Возможно, на более мощных компонентах будут заметны различия в температуре VRM (но кто выиграет – загадка). Может быть, эта плата работает лучше с памятью (хотя биосы одинаковы – странно). Возможно, она поддерживает Zen 3 (но и V1, по идее, должна). В общем, всё кажется интересным, но не всегда понятным.
Достоинства: Эта материнская плата - настоящий чемпион!
Поддержка оперативной памяти на высшем уровне.
Идеальное партнёрство с процессором Ryzen 3 1200.
Регулировка оборотов вентиляторов - круто!
Недостатки: Изначальные трудности с разгоном оперативной памяти, но это была моя ошибка.
Комментарий: После ASRock A320M-HDV R4.0 эта материнская плата просто вне конкуренции. Она позволила моему процессору Ryzen 3 1200 раскрыть свой потенциал на полную катушку. Регулировка оборотов вентиляторов делает все еще более удобным. А цена - просто радует!
Дополнение от 26 января 2022 г.:
Ранее я упомянул, что у меня были проблемы с разгоном оперативной памяти, но на самом деле оказалось, что проблема была во мне, а не в материнской плате. После небольших разборок я смог успешно разогнать оперативку, и процессор тоже ведет себя идеально.
Дополнение от 26 марта 2022 г.:
На данный момент моя материнская плата безупречно работает в паре с процессором Ryzen 5 5600G, и мне нечего больше добавить.
Достоинства: За такую доступную стоимость я получил все необходимые видеовыходы, встроенный M.2 разъем, и охлаждение VRM, которое без проблем справляется с нагрузкой до 110 ватт. Теперь можно разгонять свое видеоядро, оперативную память и даже процессор (когда встраиваю его) без каких-либо проблем. BIOS легко прошивается, что для меня очень важно. В итоге, за всего 4500 рублей, я получил все необходимые функции и отличное качество исполнения.
Недостатки: На самом деле, я не нашел никаких недостатков у этой материнской платы. Она в полной мере соответствует моим требованиям и ожиданиям. Отличное качество за такую низкую цену - что может быть лучше?
Комментарий: Я, как опытный пользователь, предпочитаю собирать свои компьютеры на материнских платах от компании Gigabyte. Мне особенно нравится их сочетание доступной цены, простоты прошивки BIOS и общего качества исполнения.
Достоинства: Бюджетная цена.
Компактный размер.
Отлично разгоняет память до 3800, более невозможно из-за ограничений в BIOS (крашится).
Недостатки: Слабый блок питания, Ryzen 2600 даже в стресс-тестах не может достичь максимальных частот Turbo Boost.
Комментарий: В целом, за свою стоимость это хорошая материнская плата.
Достоинства: Приемлемая стоимость.
Отличная совместимость с AMD 4300 GE процессором.
Есть радиатор для питания процессора.
Стабильная работа.
Поддерживает до 64 Гб оперативной памяти.
Недостатки: Для некоторых процессоров требуется обновление BIOS, но это нормально.
Комментарий: Материнская плата отлично подходит для четырехъядерных процессоров AMD и дополнительно имеет RGB подсветку. Важно учитывать, что она обеспечивает одну фазу питания с использованием двух транзисторов (высокочастотного и низкочастотного), одного дросселя, управляющего драйвера и PWM. Некоторые производители используют два драйвера для управления двумя транзисторами каждого типа и двумя дросселями, что называется двумя фазами питания. Однако, некоторые модели Gigabyte на платформе B450 убрали один из высокочастотных транзисторов, представляя это как две фазы питания. Это может повлиять на эффективность работы, так как нагрузка на высокочастотные транзисторы увеличится вдвое. Поэтому стоит учитывать это при выборе процессора с более чем четырьмя ядрами.
Достоинства: Заметный разгон за свою цену; инструкция понятная; множество USB-портов; удобный BIOS.
Недостатки: Ограничение в 2 слота для ОЗУ.
Комментарий: Покупал специально для процессора Ryzen 5 2600.
Достоинства: Плата легко вернулась в магазин без всяких проблем.
Недостатки: Был дефект — звук не работал вообще. Чип звуковой карты оказался мертвым. Попытки исправить ситуацию обновлением биоса или драйверов не принесли результатов.
Комментарий: Материнская плата в целом неплохая, соотношение цены и качества на уровне. После обновления биоса на версию b62 хорошо совместима с Ryzen 5 5600G. К сожалению, мне достался экземпляр с браком — звук не функционировал. Обратился в сервис, где за 10-15 минут провели диагностику, выявили проблему, и вернули деньги по акту.
Жаль потраченного времени на бесполезные попытки настроить звук. Изначально думал, что проблема в драйверах или биосе, но оказалось, что это неисправность чипа. Гигабайт продолжает удивлять, но, к сожалению, не всегда положительно.
Достоинства: Поддержка оперативной памяти на скорости 3600 МГц.
Готовность к работе с процессорами Ryzen 2000 и 3000 серии.
Наличие крепежного болта для NVMe SSD.
Недостатки: Отсутствие в комплекте болтов для крепления материнской платы.
Комментарий: Моя материнская плата оказалась вполне функциональной. Она поддерживает оперативную память на скорости 3600 МГц и сразу готова к работе с процессорами Ryzen 2000 и 3000 серии. Единственным недостатком оказалось отсутствие болтов для крепления материнской платы в комплекте, что создало небольшие неудобства при установке. Однако, Ryzen 5 3600 запустился без проблем, и настройка BIOS оказалась довольно простой задачей.
