Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Производитель | MSI |
Сокет | LGA1700 |
Название чипсета | Intel B760 |
Форм-фактор | microATX |
Производитель процессора | Intel |
Тип памяти | DDR4 DIMM |
Поддержка PCI Express | 4.0, 3.0 |
Беспроводные интерфейсы | Bluetooth, Wi-Fi 802.11ax |
Разъемы на задней панели | USB 3.2 Gen1 Type-A x 2, PS/2 (клавиатура/мышь), USB 2.0 Type-A x 2, HDMI x 2, SMA (для антенны Wi-Fi) x 2, USB 3.2 Gen2 Type-A x 2, LAN RJ-45, DisplayPort x 2 |
Поддержка SLI/CrossFire | нет |
Процессор
Производитель процессора | Intel |
Сокет | LGA1700 |
Поддерживаемые процессоры | Intel 13th & 12th Gen Core/Pentium Gold/Celeron |
Количество сокетов | 1 |
Чипсет
Производитель чипсета | Intel |
Название чипсета | Intel B760 |
Поддержка SLI/CrossFire | нет |
Память
Количество слотов памяти | 4 |
Тип памяти | DDR4 DIMM |
Максимальная частота памяти | 5333 МГц |
Максимальный объем памяти | 128 ГБ |
Режим работы оперативной памяти | двухканальный |
Слоты расширения
Поддержка PCI Express | 3.0, 4.0 |
Количество слотов PCI-E x16 | 2 |
Количество слотов PCI-E x1 | 1 |
Контроллеры накопителей
Контроллер IDE | нет |
Общее количество разъемов SATA | 4 |
Количество разъемов SATA 6Gb/s | 4 |
Режим работы SATA RAID | 0, 1, 5, 10 |
Количество слотов M.2 | 2 |
Тип интерфейса M.2 | PCI-E 4.0/SATA 3.0 |
Тип слотов M.2 | M.2_1 PCIe 4.0 x4, 2280/2260/2242; M.2_2 PCIe 4.0 x4/SATA mode, 2280/2260/2242 |
Сеть
Контроллер Ethernet | 2.5 Гбит/с |
Чипсет Ethernet | Realtek RTL8125BG |
Беспроводные интерфейсы | Bluetooth, Wi-Fi 802.11ax |
Аудио/видео
Звук | HDA |
Производитель звукового чипа | Realtek |
Звуковой чип | Realtek ALC897 |
Звуковая схема | 7.1 |
Разъемы ввода/вывода
Разъемы на задней панели | DisplayPort x 2, HDMI x 2, LAN RJ-45, PS/2 (клавиатура/мышь), SMA (для антенны Wi-Fi) x 2, USB 2.0 Type-A x 2, USB 3.2 Gen1 Type-A x 2, USB 3.2 Gen2 Type-A x 2 |
Внутренние разъемы | COM-порт, разъем для подключения TPM-модуля |
Дополнительные параметры
Область применения | игровая |
Особенности | поддержка UEFI |
Тип системы охлаждения | пассивное |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin + 4-pin |
Форм-фактор | microATX |
Разъем для подключения ленты RGB | есть |
Тип комплектации | Retail |
Дополнительная информация | максимальная частота памяти 5333 МГц (OC) |
Описание модели

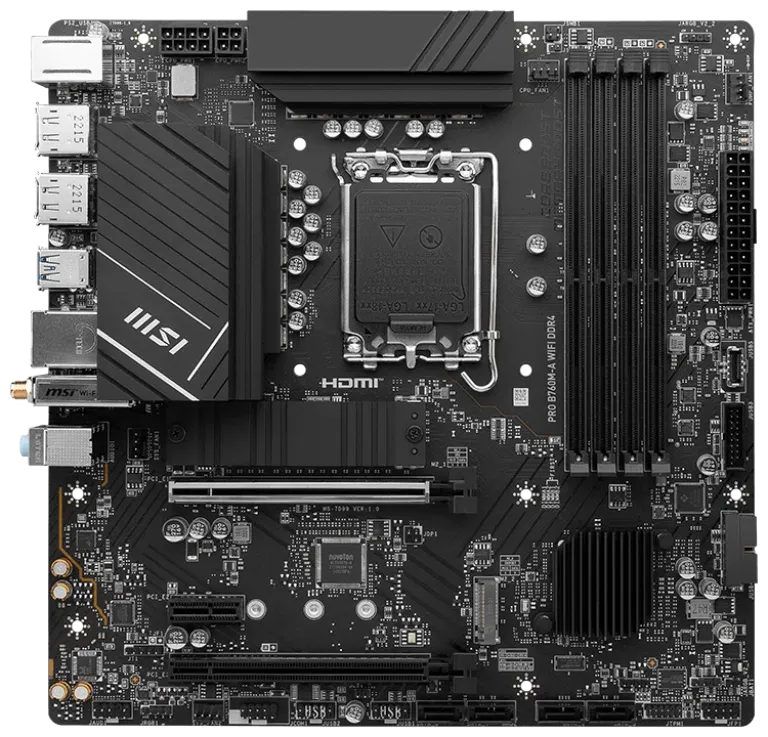

Материнская плата MSI PRO B760M-A WIFI представляет собой компактную модель форм-фактора microATX, разработанную для использования с процессорами Intel 13th & 12th Gen Core, Pentium Gold и Celeron. Она оснащена сокетом LGA1700 и чипсетом Intel B760, обеспечивающим стабильную и эффективную работу системы.
Плата поддерживает оперативную память типа DDR4 DIMM с максимальной частотой 5333 МГц и объемом до 128 ГБ. Режим работы памяти двухканальный, что позволяет достичь высокой производительности и улучшить общую отзывчивость системы.
MSI PRO B760M-A WIFI обладает двумя слотами PCI Express x16 и одним слотом PCI Express x1, предоставляя возможность подключения графических карт и других расширений. Также на плате имеется четыре разъема SATA 6Gb/s и два слота M.2 с поддержкой интерфейсов PCI-E 4.0 и SATA 3.0.
Плата оснащена контроллером Ethernet Realtek RTL8125BG, обеспечивающим скорость передачи данных до 2.5 Гбит/с. Беспроводные интерфейсы Bluetooth и Wi-Fi 802.11ax позволяют устанавливать беспроводное соединение и обеспечивают гибкость в настройке сетевого подключения.
Звуковой чип Realtek ALC897 и семиканальная звуковая схема обеспечивают высококачественное воспроизведение аудио. На задней панели платы расположены разъемы DisplayPort, HDMI, LAN RJ-45, PS/2, USB 2.0 и USB 3.2 Gen1, позволяя подключать различные устройства и периферийные устройства.
В целом, материнская плата MSI PRO B760M-A WIFI является надежным и функциональным решением для создания компактного и мощного компьютера. Она обладает широким набором особенностей и поддерживает последние технологии, обеспечивая высокую производительность и удобство использования.
Достоинства: Отличная материнка со своей комплектацией. Большое кол-во фаз питания, встанет хоть 13600kf. Взял под будущий апгрейд (сейчас 12400f)
Недостатки: Вообще не было драйверов, видимо, не работал ни bluetooth, ни wifi ничего. Перед установкой скачайте с сайта MSI все драйверы и скачайте на пк. После этого все заработало.
Комментарий: Нет слов одни эмоции)
Достоинства: выгляди, набор портов, качественно собрана
Недостатки: мне досталась с браком , отдал на обмен, сказали до 45 дней ждать, хотя вернул до 14 дней , долго ждал комплектующие,
материнскую плату вернули и о чудо, она прекрасна , работает отлично.
Комментарий: можно брать, ребята отличные )) одну звезду снял за брак, но это не их вина, а производителя
Достоинства: Цена качество. Встроенный wi-fi
Недостатки: нет
Комментарий: Отличная материнская плата на ddr5, встроенный wi-fi это прям очень удобно
Достоинства: Разве что радиаторы
Недостатки: очень тонкий текстолит.
Комментарий: Это какой-то позор от MSI.Плата чуть толще банковской карты. Выгнутая во внутрь вокруг чипсета и кривая по краю на периферии. Брал из-за биоса и радиаторов. В сборке с процессором долгое время отказывалась устанавливать вин10.В конце-концов перетык флешки и танцы с биосом сработали и мать ухватила винду. Это какой-то позор!И прежде чем накидывать дизлайки вы ребята поюзайте другие платы. Элементарный сброс биоса тут не сработает. Найдите и колупните батарею на этой плате. Если найдёте ,то на этом и всё. Зона VRM держится на 50С и это в простое. Когда включен вайфай начинает отваливаться блютуз на колонках.И XMP на этой мат.плате работает коряво.Придётся поработать ручками,и скорее всего,вы сами настроите вольтаж и тайминги что бы это чудо хотя бы поехало на 3600.
Достоинства: Отличная материнская плата. Хороша зона питания. Много видео разъемов для работы с 3-4 мониторами с интегрированной графики. Завелась без танцев, Биос полноценный, много функций для разгона. Достаточное количество разъемов для подключения корпусных кулеров.
Недостатки: Пока не обнаружил. Время покажет.
Комментарий: Купил ее для 13500, все заработало без проблем
Достоинства: Пожалуй, лучшая материнская плата из бюджетного сегмента. До неё брала несколько материнок от асрок и гигабайт, но все они или были с браком, или VRM грелся под сотку в игре и компьютер уходил в ребут. Сейчас стоит с Core i5-12400F и RX 580 и стабильно работает. XMP-профиль тоже успешно активировался и в синий экран не выбивает как на некоторых чудесных платах от "как_камень". Хорошее охлажение VRM, нормальные драйвера, а так же не совсем кривой биус - даёт фору этой платы в отличии от других. У меня 32 гб DDR4, потому пока переходить на DDR5 я не планирую.
Недостатки: Кривой софт от MSI, в простое жрёт памяти как майнер. Windows 11 не захотела устанавливаться зависая на первом этапе. Пришлось брать другую USB3.1 флешку и с неё ужа всё нормально установилось. Слишком много на задней панели видео выходов, мне они не нужны. Нет в комплекте нормальной инструкции (из-за чего пришлось качать с оф сайта и печатать на принтере двухстороннем, а потом брошурировать, чтобы было хоть немного похоже на оф мануал). Сложно было обновить прошивку ARGB контроллера, пришлось повозиться (выключить комп, выдернуть с сети, вынуть аргб кабель, замкнуть два контакта сброса биус на плате на 3 минуты (замыкалку в комплекте не положили) и потом включить, обновить через винду и снова этот карнавал устроить со сбросом.
Комментарий: Пожалуй, топ за свои деньги.
Достоинства: Качественная плата во всем. Хорошие фазы питания процессора.
При установки Windows функция из BIOS сама скачивает через центр обновления софт который устанавливает все драйверы на плату с серверов MSI
Недостатки: нет
Достоинства: DDR5, WiFi+BT
Недостатки: Крепится на 8 винтов - при модернизации нужно доставлять "бочонки" в корпус.
Комментарий: У кого работает M.2 SSD NVME в верхнем слоте при дискретной видяхе?
Третья мать на B760, от MSI или GigaByte - при таком размещениии SSD - или 1 и 2-й канал памяти не работают, или мать просто отказывается грузиться. При установке в нижний слот M.2 - все как по маслу фурычит.
Процы 12400F, 13400F. Им линий PCI-E не хватает или что за напасть?
Достоинства: удобная плата. простой и понятный биос. встроенный wi-fi.
Недостатки: хлюпкая защелка видеокарты.
не могу выставить xmp, озу работает на дефолтных частотах…
Комментарий: Оперативная память ADATA XPG GAMMIX D20 [AX4U36008G18I-DCBK20] 16 Г.
кто знает в чем проблема помогите пожалуйста.
модет нужно брать определенные плашки озу.
xmp профиль хоть первый хоть второй не хотят запускаться, либо сразу кидает в биос, либо запускает сразу на дефолтных частотах….
в ручную проставлять слишком туп))) пожалуйста помогите.
это уже вторая сборка на этой видеокарте и на двух точно такая же проблема.
Достоинства: Простота в использовании. Встроенный вай фай чип, который освобождает целый слот USB/
Недостатки: Не обнаружил.
Комментарий: Для компактных и не жарких сборок подойдет.
