Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Производитель | MSI |
Сокет | LGA1700 |
Название чипсета | Intel Z690 |
Форм-фактор | ATX |
Производитель процессора | Intel |
Тип памяти | DDR4 DIMM |
Поддержка PCI Express | 5.0, 4.0, 3.0 |
Беспроводные интерфейсы | Bluetooth, Wi-Fi 802.11ax |
Разъемы на задней панели | выход S/PDIF оптический, DisplayPort, HDMI |
Поддержка SLI/CrossFire | CrossFire |
Процессор
Производитель процессора | Intel |
Сокет | LGA1700 |
Поддерживаемые процессоры | Intel 12th Gen Core/Pentium Gold/Celeron |
Количество сокетов | 1 |
Чипсет
Производитель чипсета | Intel |
Название чипсета | Intel Z690 |
Поддержка SLI/CrossFire | CrossFire |
Память
Количество слотов памяти | 4 |
Тип памяти | DDR4 DIMM |
Максимальная частота памяти | 3200 МГц |
Максимальный объем памяти | 128 ГБ |
Режим работы оперативной памяти | двухканальный |
Слоты расширения
Поддержка PCI Express | 3.0, 4.0, 5.0 |
Количество слотов PCI-E x16 | 3 |
Количество слотов PCI-E x1 | 1 |
Контроллеры накопителей
Контроллер IDE | нет |
Общее количество разъемов SATA | 6 |
Количество разъемов SATA 6Gb/s | 6 |
Чип SATA RAID | Intel Z690 |
Режим работы SATA RAID | 0, 1, 5, 10 |
Количество слотов M.2 | 4 |
Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Тип слотов M.2 | Key M, 2242/ 2260/ 2280/ 22110; Key M, 2242/ 2260/ 2280 |
Сеть
Контроллер Ethernet | 2.5 Гбит/с |
Чипсет Ethernet | Intel I225V |
Беспроводные интерфейсы | Bluetooth, Wi-Fi 802.11ax |
Аудио/видео
Звук | HDA |
Производитель звукового чипа | Realtek |
Звуковой чип | Realtek ALC4080 |
Звуковая схема | 7.1 |
Разъемы ввода/вывода
Количество разъемов USB на задней панели | 8 |
Разъемы на задней панели | DisplayPort, HDMI, выход S/PDIF оптический |
Дополнительные параметры
Область применения | игровая |
Особенности | поддержка UEFI |
Тип системы охлаждения | пассивное |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin + 8-pin |
Форм-фактор | ATX |
Тип комплектации | Retail |
Комплектация | -материнская плата MSI MAG Z690 TOMAHAWK WIFI DDR4; |
-антенна беспроводного модуля;
-кабель SATA 2 шт;
-винты для M.2 SSD;
-брелок;
-стикеры MAG Stickers;
-USB флеш-карта с драйверами и ПО;
-документация.
Дополнительная информация | кнопка Flash BIOS |
Описание модели

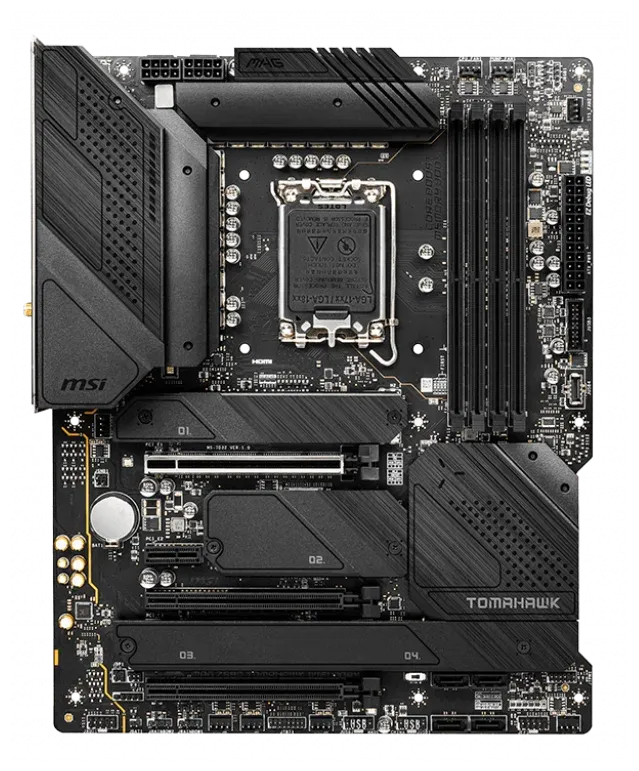

Материнская плата MSI MAG Z690 TOMAHAWK WIFI является высококачественной моделью, предназначенной для использования в игровых компьютерах. Она имеет форм-фактор ATX, который обеспечивает удобство установки дополнительных компонентов и расширений. Плата поддерживает процессоры Intel 12-го поколения, что позволяет получить высокую производительность и быструю обработку данных.
Чипсет Intel Z690 обеспечивает стабильную работу системы и поддержку передовых технологий. Материнская плата оснащена 4 слотами памяти типа DDR4 DIMM с максимальной частотой 3200 МГц и максимальным объемом 128 ГБ. Это позволяет установить достаточное количество оперативной памяти для выполнения требовательных задач и запуска современных игр.
Плата также имеет поддержку PCI Express версий 3.0, 4.0 и 5.0, что позволяет подключить высокопроизводительные видеокарты и другие устройства с высокой пропускной способностью. Разъемы на задней панели включают выходы S/PDIF оптический, DisplayPort и HDMI для подключения мониторов и аудиоустройств.
Материнская плата поддерживает технологию CrossFire, позволяющую объединять несколько видеокарт для увеличения графической производительности. Также на плате присутствуют четыре разъема M.2 для установки быстрых накопителей с интерфейсами PCI-E и SATA 3.0.
Звуковая система платы основана на звуковом чипе Realtek ALC4080, который обеспечивает отличное качество звука. Помимо этого, плата имеет два беспроводных интерфейса - Bluetooth и Wi-Fi 802.11ax, что позволяет подключаться к сети без проводов.
Материнская плата MSI MAG Z690 TOMAHAWK WIFI предоставляет широкий набор функций и возможностей для создания мощной игровой системы. Она обладает надежностью и удобством использования, что делает ее отличным выбором для геймеров и энтузиастов.
Достоинства: Хорошие радиаторы
Недостатки: После установки Виндовс у меня не скачивались драйвера Intel Dynamic Tuning Technology
Комментарий: Хорошая плата, но если доплатить то лучше брать am5
Достоинства: Плата даёт всё необходимой простому человеку, которые планирует и ради игры купить её, и поработать. Установка комплектующих проста, наглядна. Проблем особо никаких не было при сборке ПК. Разве что коли большие руки, малость неудобно было. А так, на 5+ плата.
Недостатки: Не хватает пары портов для доп.вентиляторов и водянки. А так, минусов по сути и нет. Плата за свои деньги хорошая.
Комментарий: Ничего не пищало после включения. Работает стабильно. Разъёмов хватило на всё. Простая установка и сборка всего и вся. Собирал ПК сам, промучался конечно долго. Но, есть свой мазохизм.)
Достоинства: Есть всё что нужно с запасом на долгие годы. Несколько разъемов PCI под разные устройства.
Недостатки: Пока не обноружил
Комментарий: Комп собирал первый раз, получилось всё хорошо с первого раза. Работает стабильно уже 3 месяца, ни разу не перезагрузился сам.
Достоинства: Большое количество разъемов что на задней стороне что на самой плате + вайфай присутствует сразу из коробки + синхрон подсветки через приложение которое можно отключать
Недостатки: Я как обычный пользователь ПК таковых не заметил
Комментарий: У MSI есть очень удобное ПО в котором можно синхронизировать подсветку + очень большое разнообразие удобных плюшек
Достоинства: Мамка отлично тянет i9 13900 с памятью Kingston Fury 5600 и RTX 4060 Ti на PCI 5. Пришлось повозиться с подключением вентиляторов и настройкой их кривых. Под Windows 11 всё само встало, потом обновилось. С MSI пришлось качать руками.
Недостатки: Очень неудачное размещение антенн WiFi и bluetooth сзади среди кабелей. Сигнал нестабильный от Dlink роутера старого и не всегда подключался. Заменил на Tp-link AX3000 и соединяться стал быстро на 5 Ггц. Скорость ограничена только каналом (60Мб).
Комментарий: В общем, всё прекрасно в плате, но некоторые моменты проходить приходится экспериментально. Например, присоединение вентиляторов и подсветки было сделано по рекомендованным схемам, но вентиляторы передней панели ревели на полную. Пришлось почитать описание СЖО, мамки и корпуса. По ним подшаманить в BIOSе и всё заработало как надо. В покое еле слышно и температуры 30-40 град , кроме PCH - 50. При сборке больших пакетов начинает всё шуметь и у процессора температура поднимается до 80. Подсветку выключил - отвлекает. На верхней панели Cougar USB разъемы - плохие, попасть в них трудно. Поставил плоский кабель - удлинитель USB и проблема решилась. Фото приложить не могу - показывает иконки и прогресс бар и в конце всё исчезает.
Достоинства: Все отлично
Недостатки: Смущает расположение одного из M.2 портов, между горячей картой и горячим радиатором процессора. А так вроде все отлично
Достоинства: Отличная материнка за свои деньги, покупал за 20к, стоит i5 13600kf(завелась без танцев с бубном), 5,5гц, 1.25в оперативку не разгонял еще, хватает xmp профиля 6000, cl 36
Недостатки: Ооооооооочнь слабый вайфай, роутер кинетик гига стоит в 4 метрах, почти в прямой видимости, скорость с 500 режет до 110-120, по проводу 500 держит отлично
Комментарий: Неплохая мать за свои деньги, чипсет и сокет актуальны до сих пор
Достоинства: Лучший вариант в соотношении цена/качество
Недостатки: Нет
Комментарий: Лучшее, что можно взять за эти деньги, и при этом большего то и не нужно особо. Всё что дальше - понты
Достоинства: - Много радиаторов, очень много, VRM не перегревается даже при нагрузке i7-12700k в разгоне до 250+ ватт, думаю с топовыми процами проблем не будет.
- Огромное количество nvme и sata портов
- 3 отдельных ARGB коннектора
- DDR5 с разгоном
- Хороший звук, проблем с драйверами как у других не было, подключил систему 5.1 без проблем.
- Много коннекторов под корпусные вентили, мне даже не понадобились сплиттеры.
- Встроенный wi-fi и bluetooth
- Много портов на задней панели
- Понятный биос, очень много настроек, даже не стал во всех разбираться.
- В комплекте шли наклейки на радиаторы и батарейку кмос.
Недостатки: - После обновления биоса слетают ВСЕ настройки в нём, включая разгон.
- После обновления биоса на систему без спроса поставилась программа от msi для драйверов
- Была немного липкая сзади в запечатанном пакете.
Комментарий: В целом плата отличная, проблем с интернетом не было, перегревов и проблем с питанием тоже, рекомендую.
Фото
Достоинства: I7 14700K полет нормальный. под водой выдает ему 280ват не напрягаясь и не греясь.
Недостатки: Не работает ни один конектор ARGB благо есть хаб от старого корпуса
