Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Производитель | MSI |
Сокет | LGA1700 |
Название чипсета | Intel H670 |
Форм-фактор | ATX |
Производитель процессора | Intel |
Тип памяти | DDR4 DIMM |
Поддержка PCI Express | 5.0, 3.0 |
Беспроводные интерфейсы | Bluetooth, Wi-Fi 802.11ax |
Разъемы на задней панели | USB 3.2 Gen2 Type-A, USB 3.2 Gen2x2 Type-C, USB 2.0 Type-A x 4, LAN RJ-45, PS/2 (клавиатура/мышь), DisplayPort, HDMI |
Поддержка SLI/CrossFire | CrossFire |
Процессор
Производитель процессора | Intel |
Сокет | LGA1700 |
Поддерживаемые процессоры | Intel Core Alder Lake |
Количество сокетов | 1 |
Чипсет
Производитель чипсета | Intel |
Название чипсета | Intel H670 |
Поддержка SLI/CrossFire | CrossFire |
Память
Количество слотов памяти | 4 |
Тип памяти | DDR4 DIMM |
Максимальная частота памяти | 3200 МГц |
Максимальный объем памяти | 128 ГБ |
Режим работы оперативной памяти | двухканальный |
Слоты расширения
Поддержка PCI Express | 3.0, 5.0 |
Количество слотов PCI-E x16 | 3 |
Количество слотов PCI-E x1 | 1 |
Контроллеры накопителей
Контроллер IDE | нет |
Общее количество разъемов SATA | 6 |
Количество разъемов SATA 6Gb/s | 6 |
Чип SATA RAID | Intel H670 |
Режим работы SATA RAID | 0, 1, 5, 10 |
Количество слотов M.2 | 3 |
Тип интерфейса M.2 | PCI-E |
Тип слотов M.2 | М, 2242/2260/2280/22110 |
Сеть
Контроллер Ethernet | 2.5 Гбит/с |
Чипсет Ethernet | Intel I225V |
Беспроводные интерфейсы | Bluetooth, Wi-Fi 802.11ax |
Аудио/видео
Звук | HDA |
Производитель звукового чипа | Realtek |
Звуковой чип | Realtek ALC897 |
Звуковая схема | 7.1 |
Разъемы ввода/вывода
Количество разъемов USB на задней панели | 8 |
Разъемы на задней панели | DisplayPort, HDMI, LAN RJ-45, PS/2 (клавиатура/мышь), USB 2.0 Type-A x 4, USB 3.2 Gen2 Type-A, USB 3.2 Gen2x2 Type-C |
Внутренние разъемы | разъем для подключения TPM-модуля |
Дополнительные параметры
Тип системы охлаждения | пассивное |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin + 8-pin |
Форм-фактор | ATX |
Разъем для подключения ленты RGB | есть |
Описание модели

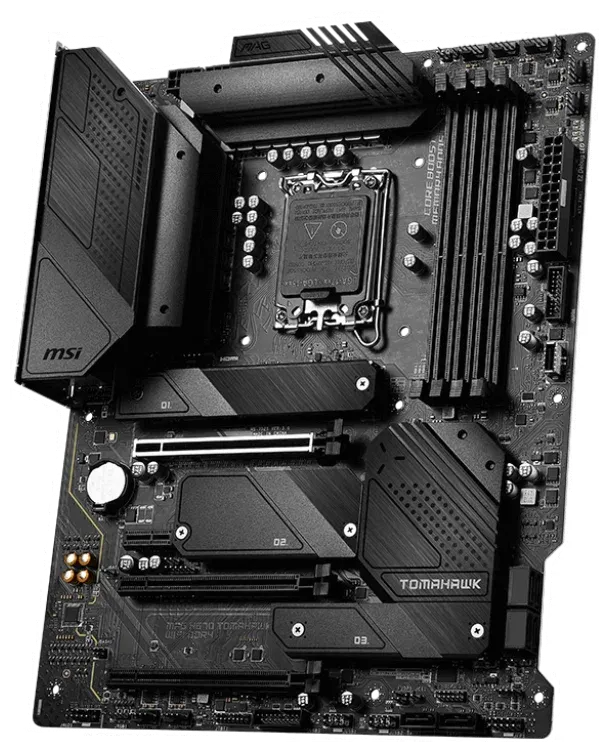

Материнская плата MSI MAG H670 Tomahawk WiFi DDR4 является ATX-платой, которая поддерживает процессоры Intel Core Alder Lake с сокетом LGA1700. Она оснащена чипсетом Intel H670 и имеет 4 слота для установки оперативной памяти DDR4 DIMM с максимальным объемом 128 ГБ и максимальной частотой памяти 3200 МГц в двухканальном режиме.
Материнская плата MSI MAG H670 Tomahawk WiFi DDR4 обладает поддержкой PCI Express 5.0 и 3.0 и имеет 3 слота PCI-E x16 и 1 слот PCI-E x1, что позволяет использовать несколько видеокарт в режиме CrossFire, а также другие устройства, подключаемые через PCI Express. Есть 6 слотов SATA 6Gb/s и 3 слота M.2 PCI-E для подключения накопителей и возможности создания RAID-массивов.
Благодаря контроллеру Ethernet Intel I225V и беспроводным интерфейсам Bluetooth и Wi-Fi 802.11ax, пользователи могут легко подключаться к Интернету. Звуковая подсистема 7.1 на базе Realtek ALC897 отвечает за качественное воспроизведение звука.
Материнская плата MSI MAG H670 Tomahawk WiFi DDR4 имеет разъемы на задней панели, включающие USB 2.0 Type-A x 4, USB 3.2 Gen2 Type-A, USB 3.2 Gen2x2 Type-C, LAN RJ-45, PS/2 (клавиатура/мышь), DisplayPort и HDMI. Также есть внутренние разъемы, включая разъем для подключения TPM-модуля. Эта плата предоставляет широкие возможности для настройки и улучшения производительности компьютера.
Достоинства: Материнская плата впечатляет своим охлаждением прямо из коробки. Внушительное количество разъемов, включая те для вентиляторов.
Недостатки: Немного бы сэкономил бы на цене. На обратной стороне платы видны большие липкие пятна, будто забыли промыть флюс.
Комментарий: По соотношению цена/качество, она идеальна для меня. Мне не нужны замороченные z690/z790, да и они дороже. Сначала обновил биос - без этого мои планки Fury Beast работали только на 2400, биос зависал. После обновления обе планки по 16 ГБ пошли на 3200, скоро попробую переключить на 3600. Но термопрокладки на радиаторах для SSD толщиной 2 или 3 мм - странное решение.
Достоинства: Энергичное электропитание и множество разъемов на задней панели.
Недостатки: Не заметил.
Комментарий: Установка - проще простого. Первое - обновить BIOS. Затем установить Windows, уже имея загруженный драйвер для сетевой карты. Установить драйвер. Остальное автоматически подтягивается через сеть.
Kingston FURY Renegade на 1-ом профиле легко установилась на 3600 МГц 16-20-20 1,356В, без лишних телодвижений.
Первый слот PCI для видеокарты PCI-3 - не распознался, не было видео. Переставил второй слот (PCI 3) - и все заработало. В BIOS переключил первый слот из автоматического положения в PCI-3. Теперь всё работает в любом порту.
Рассматривал Pro Z690-A, но после прочтения отзывов остановился на этой материнской плате. Не пожалел об этом решении до сих пор.
👍 Достоинства:
Много разъемов для устройств.
Плата качественно собрана и все функции исправно работают.
👎 Недостатки:
На данный момент недочетов не заметил. Все компоненты успешно запустились сразу.
📝 Комментарий:
Я не разогонял процессор и оперативку, но может, в будущем попробую. В настоящее время не актуально.
📅 Дополнение от 4 марта 2023 г.:
Очень доволен этой материнской платой. По моему мнению, это лучший вариант для LGA1700. Wi-Fi модуль работает отлично, даже сквозь три стены, получаю скорость около 80-90 Мб, хотя у Ростелекома оплачено 100 Мб. На iPhone через роутер скорость составляет 95-98 Мб. Много места на плате, радиаторы хорошо справляются с M.2. Наличие кнопки для перепрошивки BIOS делает её отличным выбором для процессоров 13-го поколения. Купил за 15.
ru, апрель 2023.
Достоинства: Выбор бренда, качество и надежность этой материнской платы порадовали меня. Особенно понравилась кнопка для прошивки биоса и наличие флешки в комплекте. Биос оказался простым и интуитивно понятным.
Недостатки: Увы, нельзя разогнать процессор по шине. Это недостаток, который стоит учитывать.
Комментарий: Покупкой данной материнской платы я доволен на все 100%. Все работает с первого раза, даже прошивка биоса, которую я сделал на "слепую" без рабочего монитора. Разнообразие разъемов пригодилось с большим запасом, а качественные радиаторы добавляют уверенности в долгосрочной работе устройства.
Достоинства: Установлены радиаторы повсюду, что обеспечивает хорошее охлаждение. Мощное питание. Материнская плата весит много, но это лишь говорит о ее надежности.
Недостатки: Высокая цена, я купил ее за 17 тысяч, но не жалею.
Комментарий: Это полноразмерная материнская плата с встроенным Wi-Fi и Bluetooth. Отличный BIOS и автоматическое обновление драйверов обеспечивают отличную поддержку. Есть еще много других плюсов, которые можно упомянуть.
Достоинства: Заказ доставили в целости, в коробке приятные бонусы.
Сокет в порядке, компактное распределение слотов для карт - можно подключить две большие и дополнительно одну слотную карту (у меня звуковая).
M.2 слоты удобно размещены, не мешают.
Качественная фаза питания, возможность апгрейда.
Встроенный wifi спас в ситуации с раздачей интернета с мобильного.
Поддержка XMP.
Недостатки: Программное обеспечение от MSI иногда глючит, особенно с подсветкой - не понятно, в чем дело.
Сетевые драйверы не установлены изначально, а обновление чипсета вызывает трудности.
Достоинства: Она производительная и надежная. Мне нравится ее стабильная работа и высокая производительность. Мать хорошо справляется с задачами любой сложности и позволяет мне без проблем работать с различными программами и играми.
Недостатки: Однако, у меня были проблемы в начале использования. Когда я попытался установить оперативную память на частоте 3200 МГц, она не запустилась и мать работала только на частоте 2666 МГц. Однако, после обновления прошивки, эта проблема была решена и оперативная память начала работать на нужной частоте.
Мне не повезло с WIFI адаптером на частоте 5 МГц. Часто происходили отвалы связи, что доставляло неудобства. Однако, на частоте 2 МГц WIFI адаптер работал стабильно и без сбоев.
В целом, несмотря на проблемы, я остаюсь доволен этой материнской платой. Она надежно выполняет свои функции и позволяет мне без проблем использовать все необходимые мне программы и игры. Если бы не проблемы с оперативной памятью и WIFI адаптером, я бы оценил материнку еще выше.
Достоинства: Материнская плата отличная – качественное исполнение, все необходимое в комплекте.
Недостатки: BIOS немного капризный. Пришлось покопаться, чтобы настроить встроенный RAID.
Комментарий: Рекомендую к покупке. В итоге, хороший трудяга, хотя с настройками пришлось повозиться.
Дополнение от 6 сентября 2023 г.:
Со временем подтверждаю – отлично справляется с работой.
Достоинства: Плата - отличная, качественная сборка, все функции в наличии.
Недостатки: BIOS немного запутанный.
Настройка встроенного RAID потребовала дополнительных усилий и времени.
Комментарий: Рекомендую приобретение, несмотря на некоторые моменты.
Достоинства: Недостатки:
Мелочи: Нужен чуть бОльший радиатор для M.2.1.
Цена - so-so.
