Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
| Производитель | MSI |
| Сокет | LGA1200 |
| Название чипсета | Intel B560 |
| Форм-фактор | ATX |
| Производитель процессора | Intel |
| Тип памяти | DDR4 DIMM |
| Поддержка PCI Express | 4.0 |
| Разъемы на задней панели | HDMI, USB 2.0 Type-A x 4, USB 3.2 Gen1 Type-A x 4, USB 3.2, выход S/PDIF оптический, LAN RJ-45, USB 3.2 Gen1 Type-C |
Процессор
| Производитель процессора | Intel |
| Сокет | LGA1200 |
| Макс. TDP процессора | 125 Вт |
| Поддерживаемые процессоры | совместимость уточняйте на сайте производителя |
| Количество сокетов | 1 |
Чипсет
| Производитель чипсета | Intel |
| Название чипсета | Intel B560 |
Память
| Количество слотов памяти | 4 |
| Тип памяти | DDR4 DIMM |
| Максимальная частота памяти | 5066 МГц |
| Максимальный объем памяти | 128 ГБ |
| Режим работы оперативной памяти | двухканальный |
Слоты расширения
| Поддержка PCI Express | 4.0 |
| Количество слотов PCI-E x16 | 2 |
| Количество слотов PCI-E x1 | 1 |
Контроллеры накопителей
| Общее количество разъемов SATA | 6 |
| Количество слотов M.2 | 3 |
| Тип интерфейса M.2 | PCI-E 4.0/3.0 |
| Тип слотов M.2 | 22110 |
Сеть
| Контроллер Ethernet | 1 Гбит/с, 2.5 Гбит/с |
| Чипсет Ethernet | RTL8125B |
Аудио/видео
| Звук | AC'97 |
| Производитель звукового чипа | Realtek |
| Звуковой чип | ALC897 |
| Звуковая схема | 7.1 |
Разъемы ввода/вывода
| Разъемы на задней панели | HDMI, LAN RJ-45, USB 2.0 Type-A x 4, USB 3.2, USB 3.2 Gen1 Type-A x 4, USB 3.2 Gen1 Type-C, выход S/PDIF оптический |
Дополнительные параметры
| Основной разъем питания | 24-pin |
| Разъем питания процессора | 8-pin + 4-pin |
| Форм-фактор | ATX |
Описание модели

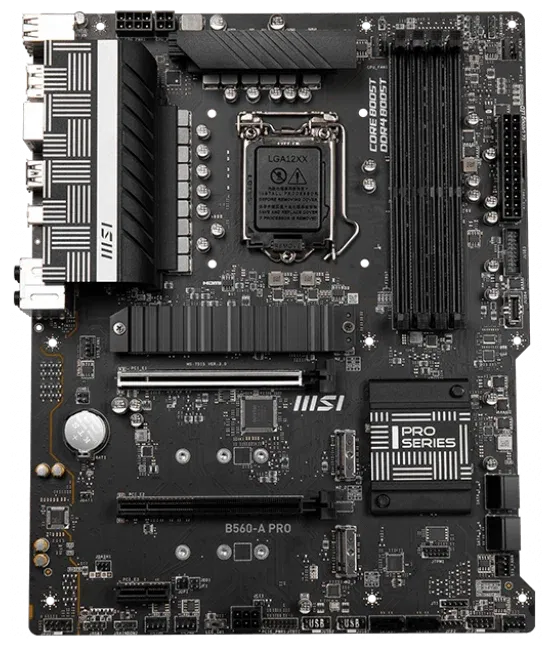

MSI B560-A PRO - это материнская плата с поддержкой процессоров Intel с сокетом LGA1200. Она оснащена чипсетом Intel B560 и имеет форм-фактор ATX, что позволяет установить ее в большинство корпусов. Плата поддерживает оперативную память типа DDR4 DIMM объемом до 128 ГБ, с максимальной частотой до 5066 МГц в режиме двухканального режима работы.
MSI B560-A PRO имеет два слота PCI-E x16 и один слот PCI-E x1 для установки видеокарт и других расширительных карт. Также на плате имеется 6 разъемов SATA и 3 слота M.2 для подключения накопителей. Слоты M.2 поддерживают интерфейс PCI-E 4.0/3.0 и имеют тип 22110.
Плата оборудована контроллером Ethernet с поддержкой скоростей до 2,5 Гбит/с и звуковой картой AC'97 с чипом Realtek ALC897, поддерживающей 7.1 звуковую схему. На задней панели располагаются разъемы HDMI, LAN RJ-45, USB 2.0 Type-A x 4, USB 3.2 Gen1 Type-A x 4, USB 3.2, USB 3.2 Gen1 Type-C и выход S/PDIF оптический для подключения периферийных устройств.
Для питания платы необходимо подключить 24-контактный разъем и два разъема питания процессора - 8-контактный и 4-контактный. В целом, MSI B560-A PRO представляет собой надежную и мощную материнскую плату, которая подойдет для сборки игрового или рабочего ПК.
Достоинства: отличная материнская плата
Недостатки: их просто нет совсем
Комментарий: отличная материнская плата в связке с процессором I5 10600 KF и RTX 4060 работает отлично
Достоинства: Материнка топовая,по сути та же z590,удобный биос
Много разъемов
Хорошее пассивное охлаждение материнки
Недостатки: Сразу обновить биос,лично мне неудобно подключение 8+4 пин пришлось покупать переходник
Отсутствие биоса на флешке,диск это прошлый век
Комментарий: Проц I5 11400f скоро буду на i9 11900kf менять,не вижу смысла переходить на ddr5,lga 1700 и am5
Adata xpg d45 4133 4х32 gb 4266(разгон)
СЖО id cooling dashflow
Корпус montech sky two
Видюха Gtx 1060 6gb asus rog strix скоро буду менять
Бп chieftronic power play 750 gold модульный
M2 wd 1tb
Жесткий диск wb blue 1tb
Достоинства: Три слота NVMe M.2 для хранения данных.
Удобная компановка на самой плате.
Недостатки: Дополнительные 4 разъема на процессор, но производитель не предоставил информации о их назначении, что может вызвать затруднения. Пришлось дополнительно разбираться, особенно для любителей разгона.
Комментарий: В целом, все функции работают.
Достоинства: Установил и оно заработало.
Недостатки: Не видит SSD в порту M2.1.
Комментарий: Собрал ПК, всё поднялось, кроме SSD. Выяснил, что он работает только в порту M2.3. Пришлось переставлять туда. Штатный радиатор крепится только на M2.1, так что диск остался без охлаждения.
Достоинства: Сразу работает с DDR4, без лишних манипуляций.
Бренд MSI всегда на высоте.
Подходит для долгих рендеров.
Недостатки: Нет.
Дополнение от 28 апреля 2023 г.:
Все три слота M.2 работают идеально, установлены быстрые SSD.
Достоинства: Эта материнская плата представляет собой хороший выбор по соотношению цена-качество.
Недостатки: На данный момент не могу выделить какие-либо недостатки.
Достоинства: Поддержка авторазгон для процессоров 11-го поколения, повышает частоту Intel C-i7-11700 до 4,4Ггц.
Поддержка PCI-E 4.0 на процессоре 11-го поколения.
Работоспособность с Windows 7 64 после модификации inf-файлов, включая USB 3.0 и Intel RST RAID.
Эффективный режим сна и пробуждения под Windows 7.
Недостатки: Ограниченное количество разъемов PCI-E.
Заблокированный 2-й PCI-E разъем при использовании M.2 SSD в 3-м разъеме.
Работа носителей M.2 в режиме RAID только во 2-м и 3-м разъемах.
Комментарий: Материнская плата оправдывает ожидания. Рекомендуется прошивка BIOS с использованием SLIC мода для дополнительных функций. Подробности и обсуждение доступны на форуме по указанным ссылкам.
Достоинства: Одно из главных преимуществ - это три слота под M.2 накопители. Это позволяет мне расширять свое хранилище с большим комфортом и легкостью. Впечатлен хорошим набором USB на задней панели. Они предоставляют мне достаточно возможностей для подключения различных устройств без необходимости искать адаптеры. Отдельно хочется отметить радиатор, установленный на первом слоте M.2, который помогает поддерживать низкую температуру и защищает мой накопитель от перегрева. Наличие семи разъемов для подключения вентиляторов позволяет мне активно охлаждать систему, поддерживая ее в хорошей работоспособности. Внешний вид этой материнской платы также вызывает положительные эмоции - она выглядит очень стильно и качественно.
Недостатки: Единственный недостаток, который я нашел в этой материнской плате - это не очень красивый лого при загрузке Windows. Лично мне бы хотелось видеть на экране лого MSI, ведь моя материнская плата относится к серии PRO, а не серии MAG. Но на самом деле, это лишь маленькая деталь, которая никак не влияет на работу и функциональность платы, и можно сказать, что это скорее предпочтение, а не настоящий недостаток.
Комментарий: Она имеет множество преимуществ, таких как слоты под M.2 накопители, разнообразные USB-порты на задней панели и возможность подключения множества вентиляторов. Даже несмотря на незначительный недостаток с лого, было бы неправильно не рекомендовать эту материнскую плату, так как она обеспечивает отличное качество и функциональность.
Достоинства: Хорошая , добротная , материнка не чего лишнего 7 вертушек можно подключить и много чего ещё . Сама она без подсветки и это для меня + . Гнать на ней можно всё что угодно , без проблем система охлаждения и фазы питания очень качественные и их много . Питание процессора , осуществляется 8+4 пин . так что думайте сами для чего её приобретаете . Кучу подсветки в неё можно поставить кому нравится . Добротные радиаторы стоят с качественными термоусадками , вообщем отличная материнка .
Недостатки: Недостатков пока нет
Комментарий: Советую к приобретению она вас не разочарует . Это такой же аналог материнской платы от MSI Z590-A PRO только на B560 чипсете . Выбор за вами , есть ли смысл переплачивать тысячу . Охлаждение ратиаторов vrm , размер ATX и питания 12 пин у них одинаковое .
