Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
Производитель процессора | Intel |
Сокет | LGA1700 |
Поддерживаемые процессоры | Intel 13th and 12th Gen Core\Pentium Gold\Celeron |
Количество сокетов | 1 |
Чипсет
Производитель чипсета | Intel |
Название чипсета | Intel B760 |
Поддержка SLI/CrossFire | нет |
Память
Количество слотов памяти | 2 |
Тип памяти | DDR4 DIMM |
Максимальная частота памяти | 5333 МГц |
Максимальный объем памяти | 64 ГБ |
Режим работы оперативной памяти | двухканальный |
Слоты расширения
Поддержка PCI Express | 4.0 |
Количество слотов PCI-E x16 | 1 |
Контроллеры накопителей
Контроллер IDE | нет |
Общее количество разъемов SATA | 4 |
Количество разъемов SATA 6Gb/s | 4 |
Чип SATA RAID | Intel B760 |
Режим работы SATA RAID | 0, 1, 10 |
Количество слотов M.2 | 2 |
Тип интерфейса M.2 | PCI-E 4.0/3.0 |
Тип слотов M.2 | Key M, 2280 |
Сеть
Контроллер Ethernet | 2.5 Гбит/с |
Беспроводные интерфейсы | Bluetooth, Wi-Fi 802.11ax |
Аудио/видео
Звук | HDA |
Производитель звукового чипа | Realtek |
Звуковая схема | 7.1 |
Разъемы ввода/вывода
Разъемы на задней панели | DisplayPort, HDMI, LAN RJ-45, SMA (для антенны Wi-Fi) x 2, USB 2.0 Type-A x 2, USB 3.2 Gen1 Type-A x 4, USB 3.2 Gen2 Type-A, USB 3.2 Gen2 Type-C, выход S/PDIF оптический |
Дополнительные параметры
Особенности | поддержка UEFI |
Тип системы охлаждения | пассивное |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin |
Форм-фактор | mini-ITX |
Разъем для подключения ленты RGB | есть |
Тип комплектации | Retail |
Описание модели

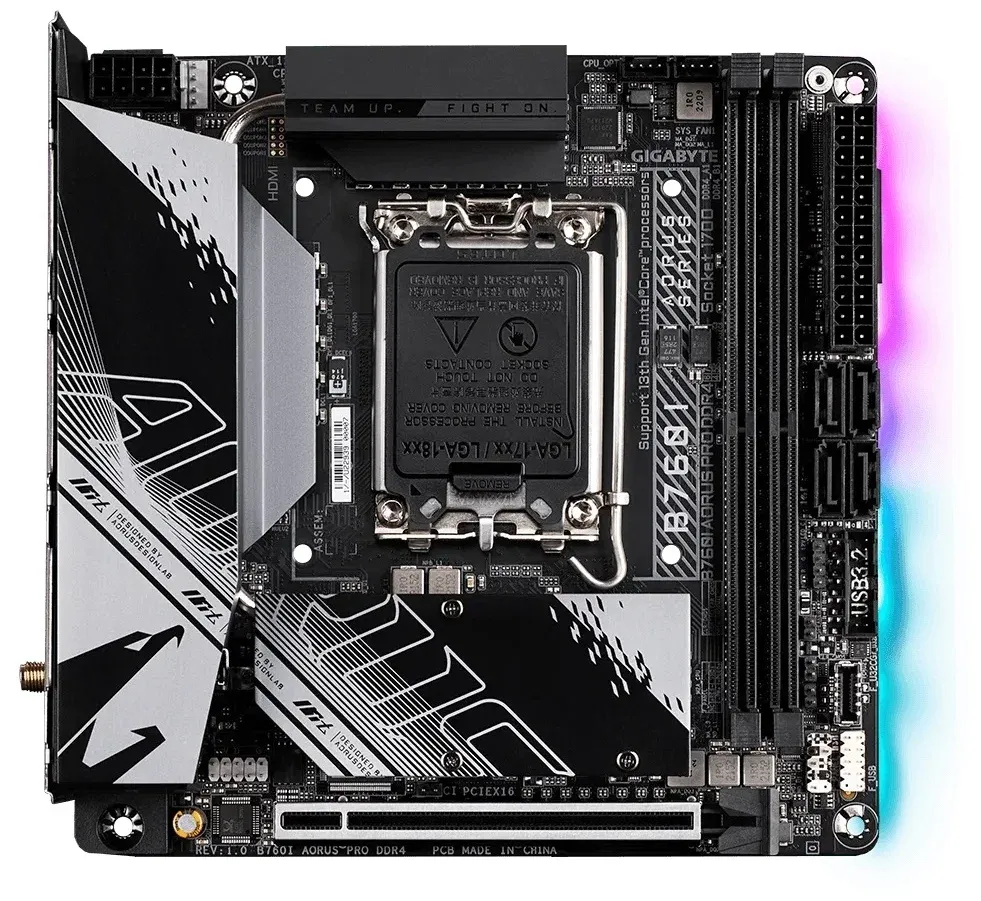

Материнская плата GIGABYTE B760I AORUS PRO DDR4 (rev. 1.0) является компактной моделью форм-фактора mini-ITX, предназначенной для установки в небольшие системные блоки. Она поддерживает процессоры Intel 13-го и 12-го поколения, включая Core, Pentium Gold и Celeron. Для подключения к плате имеется один разъем LGA1700.
Плата оснащена двумя слотами памяти типа DDR4 DIMM, позволяющими установить до 64 ГБ памяти с максимальной частотой до 5333 МГц в двухканальном режиме работы. Для хранения данных доступно 4 разъема SATA 6Gb/s, а также 2 слота M.2, поддерживающих интерфейс PCI-E 4.0/3.0 и тип Key M с размером 2280.
Плата обеспечивает качественное звучание благодаря звуковому чипу Realtek с поддержкой 7.1 звуковой схемы. На задней панели имеется разнообразные разъемы, включая DisplayPort, HDMI для подключения монитора, LAN RJ-45 для сетевого подключения, разъемы SMA для антенны Wi-Fi, а также разъемы USB различных стандартов, включая USB 2.0 Type-A, USB 3.2 Gen1 Type-A, USB 3.2 Gen2 Type-A и USB 3.2 Gen2 Type-C. Также на задней панели имеется оптический выход S/PDIF.
Плата поддерживает режимы работы SATA RAID 0, 1 и 10, а также обеспечивает контроллер Ethernet с скоростью передачи данных до 2.5 Гбит/с. Она также поддерживает беспроводные интерфейсы Bluetooth и Wi-Fi 802.11ax для беспроводного подключения к сети.
Материнская плата GIGABYTE B760I AORUS PRO DDR4 (rev. 1.0) обладает надежной системой охлаждения, основным разъемом питания 24-pin и разъемом питания процессора 8-pin. Она также предлагает поддержку PCI Express 4.0, поддержку UEFI и разъем для подключения ленты RGB, что позволяет настроить освещение платы. Она поставляется в типе комплектации Retail и имеет один сокет.
Достоинства: Компактная и идеально подходит для микросборок.
Эффективное охлаждение чипов.
Надежный бэкплэйт на задней стороне платы.
Поддержка DDR4.
Дополнительные порты SATA для увеличения возможностей подключения.
Хорошая совместимость с процессором i5-13500 и памятью DDR4-2666; легкость поднятия частоты памяти до 3200 через XMP профиль.
Недостатки: Порты M.2 поддерживают только накопители PCIE, не совместимы с M.2 SATA.
Проблемы с установкой драйверов сетевой карты при установке Windows 11, требуется ручное вмешательство через командную строку.
Комментарий: Пока не обнаружено значительных недостатков.
Дополнение от 19 октября 2023 г.:
UPD 19.10.2023: Возникли проблемы с встроенным WI-FI адаптером, отказывающимся работать по wi-fi 6. Решение проблемы после множества танцев с бубном остается неясным. Интересно, что через vpn и утилиту Intel Driver & Support Assistant удалось установить драйвера, но проблемы с запуском устройства остались, требуется дополнительная установка.
Достоинства: Материнская плата тяжелая и компактная, обеспечивает хорошее охлаждение основного М.2 и зоны VRM.
Обширный набор разъёмов для подключения устройств.
Наличие Wi-Fi 6 с отличной антенной, превосходящей более дорогие модели с AX1650 и даже AX210.
Недостатки: Программное обеспечение от Gigabyte (GCC и BIOS) может вызвать неудовлетворение.
Разъем CPU FAN имеет стандартный 4-пиновый вариант, для подключения двух дополнительных вентиляторов требуются комплектные переходники, что немного ухудшает компактность, но это мелкий недостаток.
Второй М.2 слот расположен с обратной стороны платы и не имеет радиаторов, что ограничивает возможность установки только холодных М.2 дисков и может вызвать проблемы в зависимости от корпуса.
Комментарий: Я собирал компьютер в корпусе DAN A4 для itx-сборки. Процессор 12400 работает отлично, при нагрузке температуры находятся в пределах 30-38 градусов по датчикам. В целом, я доволен материнской платой, несмотря на небольшие нарекания к программному обеспечению. Фирменный свист дросселей можно отключить в BIOS, изменив параметр C-States на Disable (искать через ALT+F).
Дополнение от 11 марта 2023 года:
Я случайно обнаружил еще одну особенность материнских плат Gigabyte - FIVE BEEPs. Если BIOS выдаёт пять быстрых звуковых сигналов, это указывает на проблемы с процессором. Плата может выдавать ошибку, если используется встроенное видеоядро и монитор (ТВ) включается после запуска компьютера. Поэтому рекомендуется сначала включать монитор (ТВ), а затем компьютер. Вот такие вот особенности от Gigabyte! :)
Достоинства: Два слота для SSD M.2, это значит больше места для хранения данных.
Хорошие радиаторы для охлаждения, чтобы моя система не перегревалась.
Хотя память DDR5 дороже, но здесь используется более доступная DDR4.
Недостатки: Ничего не нашел, даже после прошивки на новую версию BIOS. В результате получил интересный интерфейс.
Комментарий: Эта материнская плата работает хорошо с процессорами i3 12100F и 13700. Все работает стабильно.
Достоинства: Эффективное охлаждение vrm и ssd.
Обилие разнообразных разъемов.
Приятное наличие бэклейта.
Недостатки: Потребуется комплектный переходник для подключения CPU_OPT, но это не критично.
Издаёт свист, но, как утверждали до меня, можно решить, отключив C-States.
Комментарий: Материнская плата весомая и надежная. Заметил свист, но проблема решена отключением C-States. Заклеил подсветку водоблока картоном.
Достоинства: Компактная конструкция.
Мощная система питания.
Отличный приемник Wi-Fi и Bluetooth.
Удобная антенна с магнитом.
Эффективные радиаторы на цепях питания.
Недостатки: Скромная подсветка, но можно выключить.
Комментарий: Собрал компьютер и просто забыл про проблемы. Легко справляется с процессором i5 13900. Качественное исполнение внушает доверие.
