Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
Производитель процессора | Intel |
Сокет | LGA1700 |
Поддерживаемые процессоры | 13th Generation Intel Core Processors and 12th Generation Intel Core, Pentium Gold and Celeron Processors |
Количество сокетов | 1 |
Чипсет
Производитель чипсета | Intel |
Название чипсета | Intel B660 |
Поддержка SLI/CrossFire | нет |
Память
Количество слотов памяти | 4 |
Тип памяти | DDR4 DIMM |
Максимальная частота памяти | 5333 МГц |
Максимальный объем памяти | 128 ГБ |
Режим работы оперативной памяти | двухканальный |
Слоты расширения
Поддержка PCI Express | 3.0, 4.0 |
Количество слотов PCI-E x16 | 1 |
Количество слотов PCI-E x1 | 1 |
Количество слотов PCI-E x4 | 1 |
Количество слотов PCI | 1 |
Контроллеры накопителей
Общее количество разъемов SATA | 4 |
Количество разъемов SATA 6Gb/s | 4 |
Режим работы SATA RAID | 0, 1, 5, 10 |
Количество слотов M.2 | 2 |
Тип интерфейса M.2 | PCI-E |
Тип слотов M.2 | M, 2260/2280/22110; M, 2260/2280 |
Сеть
Контроллер Ethernet | 2.5 Гбит/с |
Беспроводные интерфейсы | без Wi-Fi |
Аудио/видео
Звук | HDA |
Производитель звукового чипа | Realtek |
Звуковая схема | 7.1 |
Разъемы ввода/вывода
Разъемы на задней панели | DisplayPort x 2, HDMI, LAN RJ-45, PS/2 (клавиатура/мышь), USB 2.0 Type-A x 2, USB 3.2 Gen1 Type-A x 2, USB 3.2 Gen2 Type-A, USB 3.2 Gen2 Type-C, VGA |
Дополнительные параметры
Тип системы охлаждения | пассивное |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin |
Форм-фактор | microATX |
Описание модели

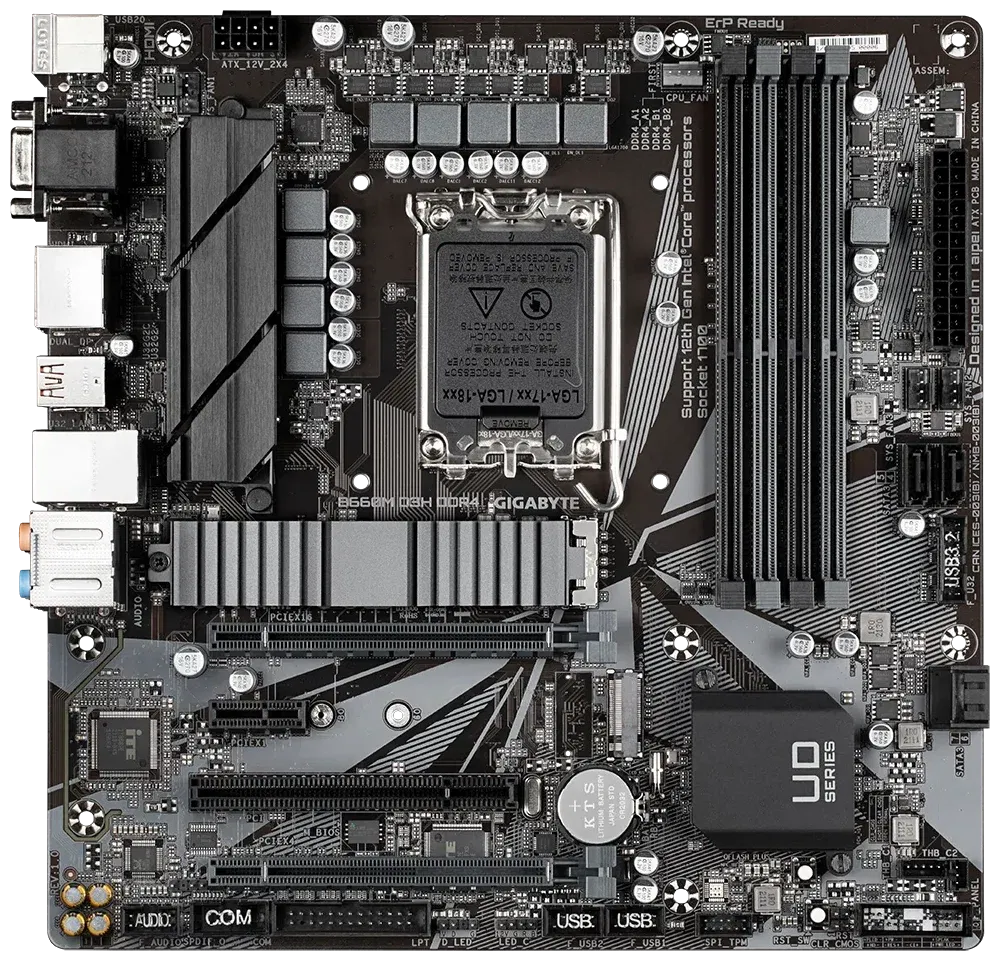

Материнская плата GIGABYTE B660M D3H DDR4 (rev. 1.0) является компактной и мощной моделью для современных процессоров Intel. Она поддерживает 13-е поколение процессоров Intel Core и 12-е поколение процессоров Intel Core, Pentium Gold и Celeron. Материнская плата имеет сокет LGA1700 и один сокет для установки процессора.
Чипсет Intel B660 обеспечивает стабильную и эффективную работу платы, а также поддержку таких функций, как двухканальный режим работы оперативной памяти и поддержка PCI Express 3.0 и 4.0.
Плата имеет 4 слота для установки памяти DDR4 DIMM, с максимальной частотой памяти до 5333 МГц и максимальным объемом до 128 ГБ. Это позволяет пользователю работать с большим объемом данных и запускать требовательные приложения.
Для расширения возможностей подключения устройств плата оснащена различными портами и разъемами. На задней панели есть DisplayPort x 2, HDMI, LAN RJ-45, PS/2 (клавиатура/мышь), USB 2.0 Type-A x 2, USB 3.2 Gen1 Type-A x 2, USB 3.2 Gen2 Type-A, USB 3.2 Gen2 Type-C, VGA. Также есть разъемы для подключения M.2 и SATA устройств.
Плата поддерживает множество функций, таких как SATA RAID, контроллер Ethernet с скоростью 2,5 Гбит/с и звуковую систему 7.1 с чипом Realtek. Форм-фактор платы microATX делает ее идеальным выбором для компактных систем и HTPC.
Достоинства: Материнская плата моментально заработала на процессоре i5 12490 и памяти 2x4 2666 apacer, даже при установке памяти в слоты 2 и 4.
Встроенный BIOS версии F7 для удобной настройки.
Процессор остается прохладным при небольших офисных нагрузках, поднимая температуру всего до 50 градусов.
Наличие датчиков температуры VRM в BIOS.
Русскоязычный интерфейс BIOS.
Присутствие радиатора на NVMe.
Недостатки: Высокая цена.
Достоинства: Купил по акции за 8к, считаю, что за такие деньги отличная материнская плата.
2 слота под M.2 SSD, правда один без радиатора, будет рядом с видеокартой, может повлиять на температуру, но у меня 2060, так что норм.
Есть кнопочки для сброса биоса.
Еще радиаторы.
Все разъемы есть, даже USB Type-C, хотя, наверное, не так важно.
Простой биос, даже на русском, что для меня, чайника, важно.
Недостатки: Были проблемы с установкой винды, много ошибок, не нашел причину. Установил с другого компа, потом на свой – опять ошибки, но через час заработало. В целом, доволен, но возможно, дело в моих SSD, лучше брать у другого производителя.
Комментарий: Возможно, дело в моих SSD, поэтому лучше выбирать другие M.2 SSD (у меня была T-FORCE на 500 гб). В общем, советую почитать производителя, у меня все ок. Покупкой доволен, никаких сожалений.
Дополнение от 26 августа 2023 г.
Все работает отлично, ни на секунду не пожалел о покупке.
Достоинства: Я взял эту материнскую плату по акции за 8 тысяч рублей, и мне кажется, что это хорошая цена. Она имеет два слота для м.2 SSD, однако один из них без радиатора охлаждения, который будет находиться рядом с креплением видеокарты. Думаю, что это может повысить температуру видеокарты для второго накопителя, особенно учитывая мою видеокарту 2060, которая может нагреваться до 88 градусов. На плате есть кнопки для сброса BIOS на заводские настройки и радиаторы для охлаждения. Все необходимые разъемы присутствуют, даже есть разъем типа C, хотя, на мой взгляд, это не так важно. BIOS достаточно простой, даже на русском языке, что для меня очень удобно.
Всю дополнительную информацию о данной материнской плате можно найти на сайте производителя.
Недостатки: У меня были проблемы с установкой операционной системы Windows. Появлялось много ошибок и неприятностей. Искал причины, но так и не обнаружил точную причину, хотя сомневаюсь, что в этом виновата материнская плата. В конце концов, я установил Windows на накопитель, взятый из другого компьютера, затем вернул его обратно и спустя некоторое время все заработало. В общем, я всего лишь вижу, что материнская плата может быть виновата, но в целом я доволен ею.
Комментарий: Возможно, причина проблем была в моих накопителях, поэтому я рекомендую вам рассмотреть возможность выбора SSD другого производителя (в моем случае это был T-FORCE на 500 гигабайт).
Достоинства: Материнская плата отличная за свои 8 тысяч. Собрал ПК и забыл - всё работает. Хорошо поддерживает разгон памяти до 3600 МГц. Радует наличие радиаторов на M.2 SSD и хорошие температуры. Много разъемов и слотов, идеально для подключения множества вентиляторов.
Недостатки: Не нашел.
Комментарий: С уверенностью рекомендую эту материнскую плату. Берегите свой ПК, и он будет служить вам долго.
Достоинства: Материнская плата выполнила свою роль, ничего особенного. 32 гигабайта оперативной памяти работают хорошо с четырьмя модулями XMP в i5 12-го поколения. Драйверы на Windows 10 установились без проблем. Температуры в пределах нормы, даже в закрытом корпусе охлаждение эффективное. Биос понятный, лучше, чем устарелый American Megatrends, но современные биосы кажутся избыточно сложными и яркими.
Недостатки: Проблема с заглушкой для корпуса: Один USB-слот не был проштампован на заводе, пришлось исправлять вручную.
Комментарий: Это приемлемая материнская плата в рамках бюджета для сборки системы на базе процессоров Intel. Она не идеальна, но стоит своих денег.
Достоинства: Изготовление на высшем уровне.
Наличие радиатора на питальнике.
Два разъема PCIe x4 Gen4.
Распаянные выходы для многоканального звука.
Обилие настроек для памяти, процессора и напряжения.
Различные лимиты и много других настроек.
Недостатки: Отсутствие радиатора на второй половине питальника.
Сложный BIOS, требует дополнительных настроек в расширенном режиме.
Задержки ОЗУ выше, чем на некоторых других платах.
Комплектация платы скромная, схожа с китайскими платами.
Отсутствие пломбы на упаковке.
Комментарий: Сомнения относительно совместимости с процессорами, мощностью выше 12600.
Дополнение от 20 февраля 2023 г.:
При установке Windows 11 возникают проблемы с некоторыми устройствами. Для их устранения, достаточно посетить официальный сайт материнской платы, выбрать поддержку для Windows 11 и скачать последние драйверы для Intel MEI, INF и чипсета. Это решит все неполадки.
Если у вас возникли проблемы с интернет-соединением после автоматической установки драйверов, также рекомендуется посетить официальный сайт и загрузить LAN-драйвер для этой платы. Все будет работать стабильно и без лишних телодвижений. Рекомендуется для средних сборок.
Достоинства: Отличные радиаторы на VRM и SSD
Наличие USB-C
Супер цена по акции всего 7999 рублей
Недостатки: Выдаёт ошибку процессора с встроенной графикой, если монитор не подключен
Комментарий: Для безпроблемного запуска обязательно нужно подключить монитор. Материнская плата с i3 12100 - верхний вариант. Мыслю, смело можно ставить i3 12400.
Достоинства: Прежде всего, это ее цена. Был приятно удивлен тем, насколько доступной она оказалась. Искал качественную и надежную материнскую плату, но не хотел переплачивать за известные бренды. В итоге, эта модель сочетала в себе отличное качество и разумную цену.
Недостатки: Тем не менее, нашлись и недостатки. Переодически у меня возникали проблемы с сетевой картой - она отваливалась. Это доставляло мне неудобства, так как я зависел от интернет-соединения и не мог полноценно работать или играть без стабильного подключения. Иногда материнская плата не распознавала датчик процессора, что вызывало некоторые сбои в работе системы.
Я обратил внимание на то, что програмное обеспечение и BIOS были несколько громоздкими и не такими удобными в использовании, в сравнении с другими производителями, вроде Asus. Иногда было сложно настроить некоторые параметры и сделать необходимые изменения.
В целом, хотя данная материнская плата имела свои недостатки, она все же оправдала свою стоимость. Но для тех, кто более требователен к качеству и удобству использования, возможно, стоит обратить внимание на другие модели от известных брендов.
Достоинства: Разнообразие разъемов для подключения освещения: 5v ARGB и 12v RGB.
Два разъема M.2 и наличие радиатора на одном из них.
Встроенный стандартный VGA разъем, делая плату подходящей для бюджетных сборок.
Удобные кнопки для сброса BIOS и запуска Q-Flash.
Присутствие радиатора на основной зоне VRM.
Недостатки: Проблема с вращением CPU-вентилятора при выключенном компьютере, требует дополнительного исследования.
Ограниченная мощность цепи питания VRM, рекомендуется использовать не более чем с процессором i5-12600, но учитывая бюджетную цену, это ожидаемо.
Комментарий: Эта материнская плата идеально подходит для сборки на бюджете, предоставляя различные функции, включая подсветку, неплохой звук и быстрый USB-Type C на задней панели. Дополнительные радиаторы для зоны VRM могут улучшить ее производительность и сделать дополнительный этап апгрейда.
Достоинства: Стабильная работа.
Есть некоторое охлаждение для цепей питания.
Два удобных разъема под М.2.
Недостатки: Пока не выявлено.
Комментарий: Приобрел эту материнскую плату в комплекте с 12100f, ADATA XPG GAMMIX D10 [AX4U32008G16A-DW10] 16 ГБ, GTX 1650 и M.2 накопителем Apacer AS2280P4. Все заработало сразу. XMP легко установился на 3200 без проблем. Отличный выбор для бюджетной сборки.
