Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
Производитель процессора | AMD |
Сокет | AM5 |
Поддерживаемые процессоры | AMD Ryzen 7000 Series |
Количество сокетов | 1 |
Чипсет
Производитель чипсета | AMD |
Название чипсета | AMD B650 |
Поддержка SLI/CrossFire | нет |
Память
Количество слотов памяти | 4 |
Тип памяти | DDR5 DIMM |
Максимальная частота памяти | 6400 МГц |
Максимальный объем памяти | 128 ГБ |
Режим работы оперативной памяти | двухканальный |
Слоты расширения
Поддержка PCI Express | 3.0, 4.0 |
Количество слотов PCI-E x16 | 3 |
Контроллеры накопителей
Контроллер IDE | нет |
Общее количество разъемов SATA | 4 |
Количество разъемов SATA 6Gb/s | 4 |
Чип SATA RAID | AMD B650 |
Режим работы SATA RAID | 0, 1, 10 |
Количество слотов M.2 | 3 |
Тип интерфейса M.2 | PCI-E 4.0/SATA 3.0 |
Тип слотов M.2 | M Key, 25110/2280 |
Сеть
Контроллер Ethernet | 2.5 Гбит/с |
Беспроводные интерфейсы | Bluetooth, Wi-Fi 802.11ax |
Аудио/видео
Звук | HDA |
Производитель звукового чипа | Realtek |
Звуковая схема | 7.1 |
Разъемы ввода/вывода
Разъемы на задней панели | DisplayPort, HDMI, LAN RJ-45, SMA (для антенны Wi-Fi) x 2, USB 2.0 Type-A x 3, USB 3.2 Gen1 Type-A x 3, USB 3.2 Gen2 Type-A, USB 3.2 Gen2 Type-C |
Внутренние разъемы | COM-порт |
Дополнительные параметры
Область применения | игровая |
Особенности | восстановление BIOS, поддержка UEFI |
Тип системы охлаждения | пассивное |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin + 4-pin |
Форм-фактор | ATX |
Тип комплектации | Retail |
Описание модели

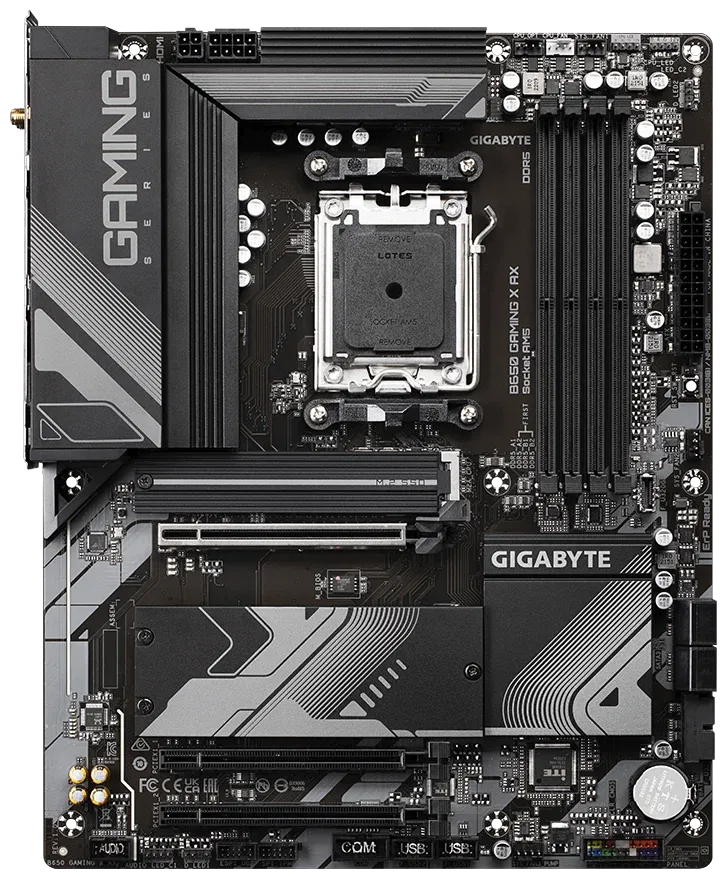

Материнская плата GIGABYTE B650 GAMING X AX (rev. 1.x) представляет собой высококачественное геймерское решение на платформе AMD Ryzen 7000 Series с AM5-сокетом. Она имеет 4 слота для оперативной памяти DDR5 DIMM, способных работать в двухканальном режиме на частоте до 6400 МГц с максимальным объемом до 128 ГБ. Также материнская плата оснащена тремя слотами PCI-E x16, поддерживающими PCI Express 3.0 и 4.0, а также тремя слотами M.2 с интерфейсом PCI-E 4.0/SATA 3.0 и поддержкой M Key, 25110/2280.
Материнская плата имеет контроллер Ethernet с поддержкой скорости 2.5 Гбит/с, а также беспроводные интерфейсы Bluetooth и Wi-Fi 802.11ax. Звуковая схема на основе звукового чипа Realtek поддерживает 7.1 каналов. На задней панели располагаются разъемы DisplayPort, HDMI, LAN RJ-45, SMA (для антенны Wi-Fi) x 2, USB 2.0 Type-A x 3, USB 3.2 Gen1 Type-A x 3, USB 3.2 Gen2 Type-A, USB 3.2 Gen2 Type-C.
Материнская плата также имеет функцию восстановления BIOS и поддержку UEFI, а ее основной разъем питания - 24-pin, а разъем питания процессора - 8-pin + 4-pin. Она имеет пассивную систему охлаждения, а ее форм-фактор - ATX. Модель комплектуется в розничной упаковке. В целом, материнская плата GIGABYTE B650 GAMING X AX (rev. 1.x) является отличным решением для построения мощной игровой системы на базе процессоров AMD Ryzen 7000 Series.
Достоинства: Цена, но она высоковата.
Недостатки: 6 слоев на плате.
Проблемы с сырым BIOS.
Неудачное расположение портов SATA.
Горячий радиатор VRM даже при обычном использовании с процессором 7700x. Это страшно при нагрузке с более мощным процессором.
Комментарий: Моя плата от Gigabyte имеет проблемы с нестабильным BIOS, что, кажется, распространено среди платформы AMD. Система перезагружается случайно, и я проверил все компоненты, но не могу найти закономерность. Многие пользователи сталкиваются с похожей проблемой с платами разных производителей, и пока неясно, является ли это аппаратной или программной проблемой. Попытки найти решение на форумах с ryzen 5000 не привели к четкому решению. Поддержка Gigabyte утверждает, что проблемы возникают из-за использования XMP/EXPO профилей, и они отвечают только в случае использования памяти с частотой не выше 4800. Таким образом, информация о поддержке памяти 5600 и выше является лишь маркетинговым ходом и не имеет ничего общего с реальным сервисом. Даже если вы используете память на 4800, у них все равно нет решения.
Достоинства: Отличная совместимость с памятью Kingston Fury Beast Black AMD [KF556C36BBEK2-64], указанной на сайте производителя.
Прекрасная работа с процессором Ryzen 9 7950x без проблем.
Без лишних шумов и писков во время работы.
Три удобных слота под M.2 накопители.
Отличное функционирование Wi-Fi и Bluetooth с комплектными внешними антеннами.
Недостатки: Желательно, чтобы разъемы питания были 8 + 8, а не 8 + 4, как они есть. Пришлось подключать один из штекеров от блока питания только наполовину.
Комментарий: Перед сборкой проверил совместимость с приобретенным процессором и памятью, не устанавливая в корпус. Версия BIOS была F2, но сразу обновил до F9b через Q-Flash. Не заметил особых изменений в скорости загрузки, но решил оставить более свежую версию.
Система собрана на данной плате с водяным охлаждением для указанного процессора. Работает стабильно, хотя разгон не планировался, так как система предназначена для работы, а не игр. В общем, производительности хватает за глаза.
Достоинства: Хорошее соотношение цены и заявленных характеристик.
Недостатки: Проблемы с совместимостью памяти, даже после обновления BIOS.
Постоянные проблемы с Wi-Fi и Bluetooth, которые не могут быть исправлены драйверами.
Обновление BIOS привело к тому, что система не могла запуститься в течение дня и потеряла загрузчик для Linux.
Невозможность войти в BIOS.
Комментарий: В начале не обратил внимание на ограничения по количеству планок памяти, но даже после учёта этого, все остальные проблемы с платой делают её несостоятельной.
Достоинства: Моя материнская плата смогла без проблем потянуть мощный процессор Ryzen 9 7950X, даже с разгоном.
Успешно удерживает оперативную память на частоте 6000MHz.
Недостатки: Не обошлось без необходимости обновления биоса.
В открытом корпусе слышен небольшой писк во время работы.
Комментарий: Моя материнская плата - настоящий чемпион! Вначале сомневался, сможет ли она справиться с Ryzen 9 7950X, но результат меня приятно удивил. Даже смог разогнать процессор на несколько процентов без проблем. А про оперативную память вообще молчу - 6000MHz работают стабильно.
Единственный нюанс - понадобилось обновить биос, чтобы память заработала на полную мощность. В противном случае она работала только на 5400. Но даже с этим моментом, я остаюсь очень доволен этой материнской платой.
Достоинства: Моя материнская плата с процессором Ryzen 5 7600x и памятью Kingston FURY Beast Black [KF556C40BBK2-16] запустилась моментально и без проблем с XMP, поднимая частоту до 5600.
В стресс-тесте, VRM остается прохладным, не превышая 43 градусов.
Дизайн материнской платы просто великолепен!
Недостатки: Долго грузится после установки процессора AM4.
Попытки обновления BIOS затруднены. Возможно, дело в моей неловкости.
Комментарий: У меня возникли сложности с обновлением BIOS с версии F1. Даже при попытке установить несколько последних версий, материнская плата продолжает загружаться с версией F1. Что не так?
Достоинства: Более доступная цена по сравнению с конкурентами.
Неплохой дизайн.
Все необходимые функции для средней материнской платы.
Недостатки: Получил в сильно поврежденной коробке.
Изначально возникли проблемы с запуском компьютера.
Не удается установить профили памяти XMP с частотой выше 4800 МГц. Попытки установить частоту 6000 МГц не увенчались успехом, и, кажется, проблема связана с материнской платой. Рекомендую рассмотреть более продвинутую модель.
Комментарий: Для тех, у кого возникают трудности с запуском компьютера после сборки с материнской платой от Gigabyte, у меня есть полезный совет. Если вы уверены, что все детали собраны правильно, но даже биос не запускается, вам, возможно, пригодится обновление биоса. Скачайте последнюю версию биоса с официального сайта Gigabyte и перенесите ее на флешку. Затем вставьте флешку в специальное отверстие для биоса и нажмите кнопку Q-Flash Plus. Удивительно, но материнские платы Gigabyte могут обновить биос даже без установленного процессора и оперативной памяти. Просто подключите питание от блока питания к соответствующим разъемам на материнской плате и процессоре. Через примерно пять минут обновления компьютер, наконец, запустится, и вы сможете войти в биос, после чего операционная система также должна запуститься.
Достоинства: Моя материнская плата автоматически определяет M.2 накопитель, что удобно. Она также оснащена Wi-Fi и Bluetooth, делая использование беспроводных устройств легче. Есть 2,5 Гбит LAN разъем для быстрого подключения к сети.
Недостатки: Однако, моя материнская плата работает нестабильно, когда использую память A-data XPG Lancer. По умолчанию BIOS устанавливает частоту памяти на 3600 МГц, и при установке профиля XMP система становится неустойчивой. Иногда она перезагружается внезапно и не выключается после завершения работы. Возможно, стоит поменять память. Важно отметить, что это произошло при использовании процессора AMD Ryzen 5 7600X.
30 ноября 2022 года, после удаления двух планок памяти, память начала работать на частоте 4800 МГц. Установив профиль XMP на 5200 МГц, система стала работать стабильно. Средняя частота процессора также увеличилась с 4,7-5,1 ГГц (без нагрузок и буста), хотя объем оперативной памяти уменьшился с 64 Гб до 32 Гб.
Комментарий: В целом, материнские платы B650 и X670 представляют собой аналогичные варианты, но с разными ценами. Рекомендую выбрать B650 для покупки, так как это более выгодное решение.
Достоинства: Я купил материнскую плату B650 фул сайз, и вот мои впечатления:
Материнская плата работает, хоть и не всегда безупречно.
Она довольно доступная по цене для модели B650 фул сайз.
Мне нравится внешняя антенна на магните, она выглядит стильно.
Wi-Fi работает отлично, как если бы это была отдельная плата на PCI-E.
Недостатки: Но стабильности ей явно не хватает, она часто глючит.
Пришлось буквально бороться за родное приложение GCC, оно почти упало.
Еще один недостаток - дроссели начинают свистеть при нагрузке.
Мне не понравилось, что на материнке мало разъемов для вентиляторов.
Отсутствует индикатор поступающего питания на материнку, и это немного сбивает с толку.
Комментарий: Первый минус - материнская плата очень долго загружает систему. После нажатия кнопки старт, она три раза перезагружается, прежде чем войти в Windows. Это происходит каждый раз и не ожидайте быстрого старта.
В Windows предложили установить родное приложение GIGABYTE Control Center, через которое можно обновить драйвера и прошивку BIOS. Попробовал обновить прошивку, но это вызвало проблемы. После перезагрузки в BIOS, обновление не началось, и на материнке загорелся индикатор DRAM. Пришлось провести сложные манипуляции, чтобы решить эту проблему.
Под нагрузкой дроссели начинают свистеть, но это не так заметно в закрытом корпусе.
Я также обнаружил, что материнская плата имеет недостаточно разъемов для вентиляторов.
Отсутствие индикатора поступающего питания на материнку может вызвать неудобства, так как нельзя сразу определить, есть ли питание.
Достоинства: Материнская плата неплохо собрана, все надежно припаяно, и есть функция Q-Flash.
Недостатки: Металлическая крышка панели с портами была немного помята сверху.
В комплекте нет динамика (Speaker'а), пришлось приобретать отдельно.
Антенна для Wi-Fi и Bluetooth наружная, что вызвало проблемы с сигналом, даже для клавиатуры. Об этом не было упомянуто в описании.
Серьезные проблемы с совместимостью оперативной памяти.
Что касается совместимости оперативной памяти, я попытался начать с Kingston FURY Beast Black - две планки по 8 ГБ, но они не заработали, несмотря на то, что они указаны как поддерживаемые на сайте производителя. После долгих попыток, сбросов CMOS и обновления биоса через Q-Flash, я пришел к выводу, что проблема, возможно, в чем-то другом. Пришлось покупать динамик, но и его не было в комплекте, и я столкнулся с проблемой, обозначенной световыми сигналами и мигающим DRAM LED. Наконец, после нескольких сбросов CMOS, отключений питания и немалого беспокойства, я смог заставить плату работать с памятью Corsair Vengeance, но это была настоящая эпопея. Не могу рекомендовать эту материнскую плату для покупки.
Достоинства: Плата простая, ничего особенного.
Недостатки: Инструкция зажата, в коробке кроме платы почти ничего нет.
Комментарий: Получил версию 1.2 с процессором 7800x3d и памятью G.Skill на 6000 Гц с XMP профилем - всё завелось легко. Обновил биос до последней версии (f6), пока никаких проблем не заметил. Рекомендую к покупке.
