Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
| Сокет | AM4 |
| Поддерживаемые процессоры | AMD Ryzen Gen 3 |
| Поддержка многоядерных процессоров | есть |
Чипсет
| Чипсет | AMD B550 |
| BIOS | AMI |
| Поддержка EFI | есть |
| Поддержка SLI/CrossFire | нет |
Память
| Память | DDR4 DIMM, 2133-4866 МГц |
| Тип памяти | ECC/non-ECC |
| Количество слотов памяти | 2 |
| Поддержка двухканального режима | есть |
| Максимальный объем памяти | 64 ГБ |
Дисковые контроллеры
| IDE | нет |
| SATA | количество разъемов SATA 6Gb/s: 4, RAID: 0, 1, 10 на основе AMD B550 |
| Количество слотов M.2 | 2 |
| Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Слоты расширения
| Слоты расширения | 1xPCI-E x16 |
| Поддержка PCI Express 4.0 | есть |
Аудио/видео
| Звук | 7.1CH, HDA, на основе Realtek ALC1220-VB |
Сеть
| Ethernet | 2.5 Гбит/с |
| Wi-Fi | 802.11ax |
| Bluetooth | есть |
Подключение
| Наличие интерфейсов | 10 USB, HDMI |
| Разъемы на задней панели | 6 USB, 1 USB Type-C, DisplayPort, HDMI |
| Основной разъем питания | 24-pin |
| Разъем питания процессора | 8-pin |
| Тип системы охлаждения | пассивное |
Дополнительные параметры
| Форм-фактор | mini-ITX |
| Разъем подключения ленты RGB | есть |
| Гарантийный срок | 36 мес. |
Описание модели

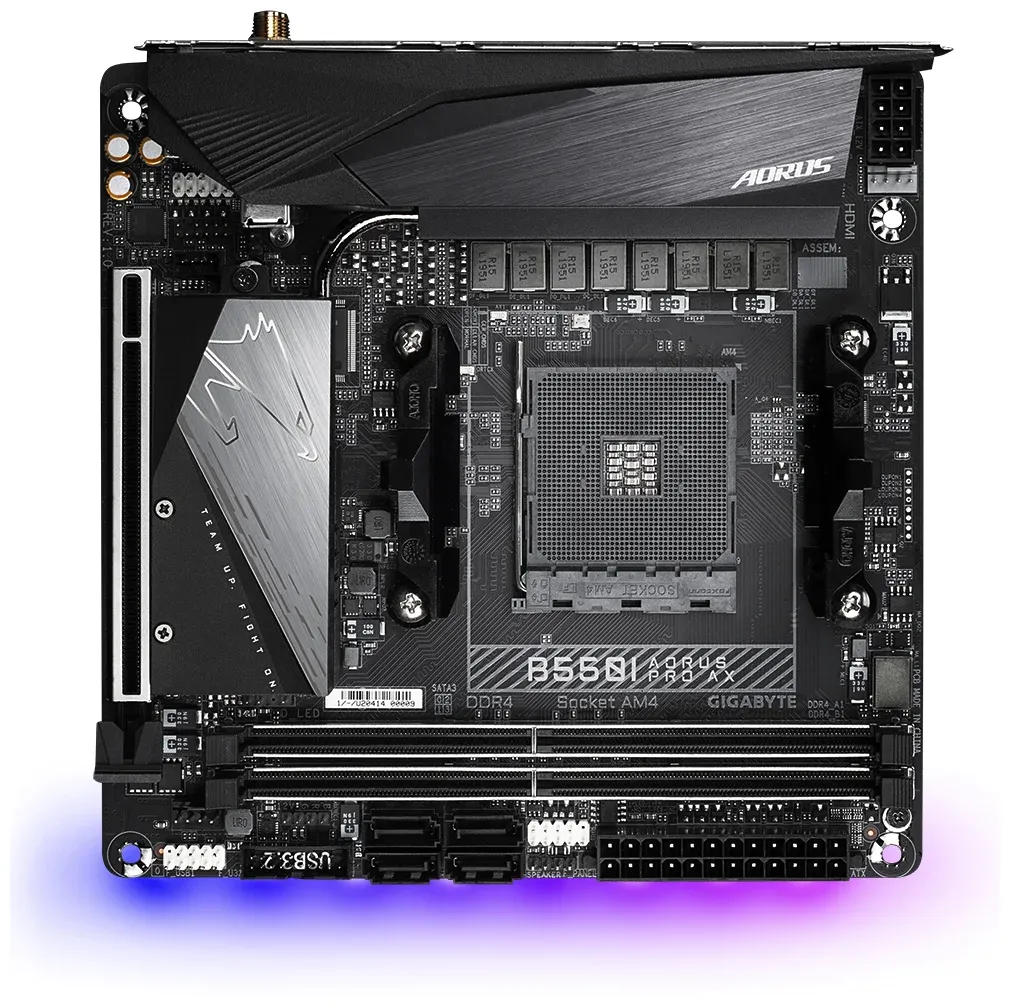

Материнская плата GIGABYTE B550I AORUS PRO AX (rev. 1.0) - компактное и мощное решение для современных систем. Она обладает основным разъемом питания в формате 24-pin, что обеспечивает надежную и стабильную работу компонентов.
Плата оснащена 4 разъемами SATA 6Gb/s, что позволяет подключить несколько жестких дисков и создать RAID-массивы с поддержкой режимов 0, 1 и 10 на основе AMD B550. Тип системы охлаждения - пассивное, что обеспечивает надежную и бесшумную работу.
Материнская плата GIGABYTE B550I AORUS PRO AX (rev. 1.0) имеет гарантийный срок 36 месяцев, что говорит о высоком качестве и надежности изделия. BIOS платы разработан на основе AMI, что обеспечивает простоту и удобство настройки системы.
На плате имеется разъем подключения ленты RGB, что позволяет настраивать подсветку системы в соответствии с индивидуальными предпочтениями пользователя. На задней панели расположены 6 USB-портов, 1 USB Type-C, разъемы DisplayPort и HDMI для подключения мониторов и других устройств.
Материнская плата GIGABYTE B550I AORUS PRO AX (rev. 1.0) поддерживает Wi-Fi стандарта 802.11ax, что обеспечивает высокую скорость и стабильность беспроводного подключения к сети. Также на плате присутствует Ethernet-порт со скоростью передачи данных 2.5 Гбит/с, что позволяет обеспечить быструю и стабильную работу сетевого подключения.
Плата имеет 2 слота памяти типа DDR4 DIMM с поддержкой частоты от 2133 до 4866 МГц, что обеспечивает высокую производительность и быструю работу системы. Чипсет AMD B550 гарантирует совместимость с многоядерными процессорами и поддержку различных типов памяти, включая ECC/non-ECC.
Материнская плата GIGABYTE B550I AORUS PRO AX (rev. 1.0) не имеет поддержки IDE, что позволяет сократить размеры и улучшить производительность системы. Тип интерфейса M.2 поддерживает соединение с использованием PCI-E и SATA 3.0, что позволяет подключить быстрые накопители и повысить производительность системы.
Плата поддерживает EFI, что обеспечивает быструю загрузку и настройку системы. Слот расширения типа PCI-E x16 позволяет установить дополнительные компоненты, такие как видеокарты или звуковые карты, для расширения возможностей системы.
Максимальный объем памяти, который можно установить на плату, составляет 64 ГБ, что обеспечивает высокую производительность и мощность системы. Плата поддерживает двухканальный режим работы, что позволяет увеличить пропускную способность памяти и повысить общую производительность системы.
Материнская плата GIGABYTE B550I AORUS PRO AX (rev. 1.0) поддерживает PCI Express 4.0, что обеспечивает высокую скорость передачи данных и поддержку современных технологий. Плата не поддерживает SLI/CrossFire, что ограничивает возможности использования нескольких видеокарт одновременно.
На плате имеется 2 слота M.2, что позволяет подключить быстрые накопители и повысить производительность системы. Форм-фактор платы - mini-ITX, что обеспечивает компактность и удобство использования.
Звуковая система материнской платы GIGABYTE B550I AORUS PRO AX (rev. 1.0) поддерживает 7.1CH и основана на чипе Realtek ALC1220-VB, что обеспечивает высококачественное и многоканальное звучание. Поддержка процессоров AMD Ryzen Gen 3 позволяет установить мощные процессоры и обеспечить высокую производительность системы.
Плата оснащена интерфейсом Bluetooth, что обеспечивает беспроводное подключение к другим устройствам. Сокет AM4 позволяет установить процессоры семейства AMD Ryzen, обеспечивая максимальную совместимость и производительность.
Разъем питания процессора в формате 8-pin обеспечивает стабильное и надежное электропитание процессора, что повышает его производительность и устойчивость к различным нагрузкам. Материнская плата GIGABYTE B550I AORUS PRO AX (rev. 1.0) обладает 10 USB-портами и HDMI-интерфейсом, что обеспечивает широкие возможности подключения внешних устройств и мониторов. Все эти характеристики делают плату идеальным выбором для создания компактных и мощных систем.
Достоинства: Отличная мать, брал под процессор 5600G. Прошивать биос не пришлось, мать была версии 1.3.
Недостатки: Нет
Комментарий: Обновил свой баребон системник для мультимедиа, через 10 лет. Было 4Gb поставил 16Gb. Все летает. Одна проблема была долго искал охлождение на процессор из-за маленького корпуса. Блок питания в корпусе 150W, пришлось его вытащить, чтобы аккуратно вставить мать.
Достоинства: Качество изготовления
Вай-фай модуль
БТ 5.3 в ревизии 1.3
Холодный ВРМ
Понятный Биос
Недостатки: Долго мучался с установкой драйверов вай-фая, модуль не определялся.
Комментарий: Материнка понравилась, врм холодный, только в комплекте не положили диск и инструкцию, хотя в описании они указаны.
Собрал пк на основе данной материнки в корпусe fractal design node 202
Проц ставил 5700x3d.
Дополнение от 9 марта 2024 г.
Сделал в биосе по curve на все ядра -22, проц стал греться в играх 60c. До этого грелся до 69-72. Стресс тесты улетают на 85с.
Достоинства: Версия 1.3(1.0 уже не производится);новая,приятно холодит руку,тяжеленькая
Недостатки: Многие жалуются на модуль вайфай-пока нет возможности проверить,2 порта HDMI-непонятно зачем
Комментарий: купил к ней Райзен 5600,но чуть позже установлю либо 5700g либо 5800.По обзорам топовая по системе питания,в противовес ей только Asrock(Asrock немного дороже)
Достоинства: цена, форм фактор, функционал
Недостатки: отчасти цен, хотелось бы тысяч на 5 ниже)
Комментарий: все супер под 5600 встала идеальная и холодная
Достоинства: Хорошие VRM
Недостатки: Владею материнкой уже год, и весь год сопровождён страданиями.
(R7 5700X + EVGA 3080)
1. На SFF материнка за каким-то хреном стоит толстенный бекплейт, из-за которого её физически невозможно поставить в SFF корпуса. Приходится поднимать шайбами на 1.5мм на стендоффах, чтобы закрепить корректно. Если вы подбирали корпус по определённой высоте кулера, то скажите сборке пока.
2. Кривейшие драйвера и софт производителя. Драйвера через раз встают, и всегда далеко не самые свежие
3. НЕ РАБОТАЕТ PCI-E Gen 4 !!! Из-за него появляются дикие заикания и треск любых звуков, через любые драйвера и устройства, включая реалтек, нвидию и асио!
4. НЕ РАБОТАЕТ RESIZABLE BAR, потому что отключение поддержки CSM влечёт за собой сильнейшие лаги инпута мыши, видео аутпута и постоянные мигания мониторов. С другими досками такой проблемы никогда не было.
5. С обновлением BIOS доска автоматически устанавливает софт gigabyte, который по своей сути хуже вируса. Жрёт ресурсы, автоматом включает функции, которые нельзя отключить, и СБРАСЫВАЕТ КРИВЫЕ ВЕНТИЛЯТОРА. Ведь дорогие разрабы гигабайта лучше меня знают, как мне стоит настраивать мой компьютер
6. У кучи досок гигабайта, эта в частности, возникают проблемы со статтерами видео и звука в стабильных обновлениях биоса, из-за AGESA и fTPM. Ни одного решённого тикета на форумах, гигабайт отвечает отписками, и не собирается фиксить проблему.
Комментарий: Не покупайте данную материнскую плату, если хотите собрать ПК, особенно в маленьком формфакторе, и жить без проблем с агрессией. Когда-то gigabyte выпускали нормальные продукты, но эти времена уже давно прошли, говорю это на основе моих сборок в течение последних почти 10 лет
Достоинства: Отличная материнка, xmp с пол пинка завелся, "eco mode" для райзенов (для sff сборок это очень важно), бекплейт, все необходимые порты и интерфейсы.
Недостатки: Ну разве что цена, можно было бы чуть подешевле, все такие не топовый чипсет.
Комментарий: В общем придраться даже не к чему, все круто.
Достоинства: Широкий функционал в минимальном размере.
Недостатки: При замене видеокарты сломался фиксатор в слоте, но карта хорошо держится и без него. Во второй слот nvme на тыльной стороне платы затруднена установка ssd с радиаторами, так как мешает рамка.
Достоинства: качество исполнения, элементная база - удовлетворительно.
соплей умиления по поводу армированных разъемов и прочих бантиков - нет.
Недостатки: 1.на матери отсутствует порт USB type c ( type e ), для подключения фронтального разъема, на примере корпуса Thermaltake THE TOWER 100
2.странный комплект поставки, не буклета с распиновкой, нет диска с дровами, на сайте в разделе мануалов все есть, но только в английской версии.
3.не все драйвера на сайте производителя актуальны.
4.коробка не заклеена, мать в пакете не вскрытая.
5.странная работа системы управления вентилями, без нагрузки, скидывают и набирают обороты.
Комментарий: надеюсь плата не будет скучной и я потрачу не один вечер, ставя систему, во славу гигабайта с кривыми дровами и прочими отвалами блютуса с вафляем.
p.s. модуль WLAN AMD RZ608 поддерживает Wi-Fi 6E (802.11ax в полосе 6 ГГц), будучи совместим с предыдущими стандартами Wi-Fi, и Bluetooth 5.2. В модуле используется элементная база MediaTek. ( IXBT )
Дополнение от 11 декабря 2023 г.
хорошая скорость WI-FI и широкое покрытие BT
Повесил систему наглухо, биос не стартовал плату даже после замыкания контактов сброса, фирменная технология восстановления ( прошивки с флешки через кнопку решает вопрос, обратите внимание файл биоса должен быть переименован смотрите инструкцию )).
