Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Производитель | ASUS |
Сокет | LGA1700 |
Название чипсета | Intel Z690 |
Форм-фактор | ATX |
Производитель процессора | Intel |
Тип памяти | DDR4 DIMM |
Поддержка PCI Express | 4.0, 5.0, 3.0 |
Беспроводные интерфейсы | Bluetooth, Wi-Fi 802.11ax |
Разъемы на задней панели | HDMI, DisplayPort, выход S/PDIF оптический |
Поддержка SLI/CrossFire | нет |
Процессор
Производитель процессора | Intel |
Сокет | LGA1700 |
Поддерживаемые процессоры | Intel 12th Gen Core/Pentium Gold/Celeron |
Количество сокетов | 1 |
Чипсет
Производитель чипсета | Intel |
Название чипсета | Intel Z690 |
Поддержка SLI/CrossFire | нет |
Память
Количество слотов памяти | 4 |
Тип памяти | DDR4 DIMM |
Максимальная частота памяти | 5333 МГц |
Максимальный объем памяти | 128 ГБ |
Режим работы оперативной памяти | двухканальный |
Слоты расширения
Поддержка PCI Express | 3.0, 4.0, 5.0 |
Количество слотов PCI-E x16 | 2 |
Количество слотов PCI-E x1 | 2 |
Количество слотов PCI-E x4 | 1 |
Контроллеры накопителей
Контроллер IDE | нет |
Общее количество разъемов SATA | 4 |
Количество разъемов SATA 6Gb/s | 4 |
Чип SATA RAID | Intel Z690 |
Режим работы SATA RAID | 0, 1, 5, 10 |
Количество слотов M.2 | 4 |
Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Тип слотов M.2 | Key M, 2242/2260/2280/22110; Key M, 2242/2260/2280 |
Сеть
Контроллер Ethernet | 2.5 Гбит/с |
Беспроводные интерфейсы | Bluetooth, Wi-Fi 802.11ax |
Аудио/видео
Звук | HDA |
Производитель звукового чипа | Realtek |
Звуковая схема | 7.1 |
Разъемы ввода/вывода
Количество разъемов USB на задней панели | 8 |
Разъемы на задней панели | DisplayPort, HDMI, выход S/PDIF оптический |
Дополнительные параметры
Область применения | игровая |
Особенности | поддержка UEFI |
Тип системы охлаждения | пассивное |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin + 4-pin |
Форм-фактор | ATX |
Тип комплектации | Retail |
Комплектация | -материнская плата ASUS TUF GAMING Z690-PLUS WIFI D4; |
-антенна для беспроводного модуля;
-2 кабеля SATA;
-упаковка M.2 Rubber;
-крепеж;
-диск с драйверами;
-набор стикеров TUF Gaming;
-документация
Дополнительная информация | внутренний разъем для подключения адаптера ASUS ThunderboltEX 4; синхронизируемая подсветка Aura |
Описание модели

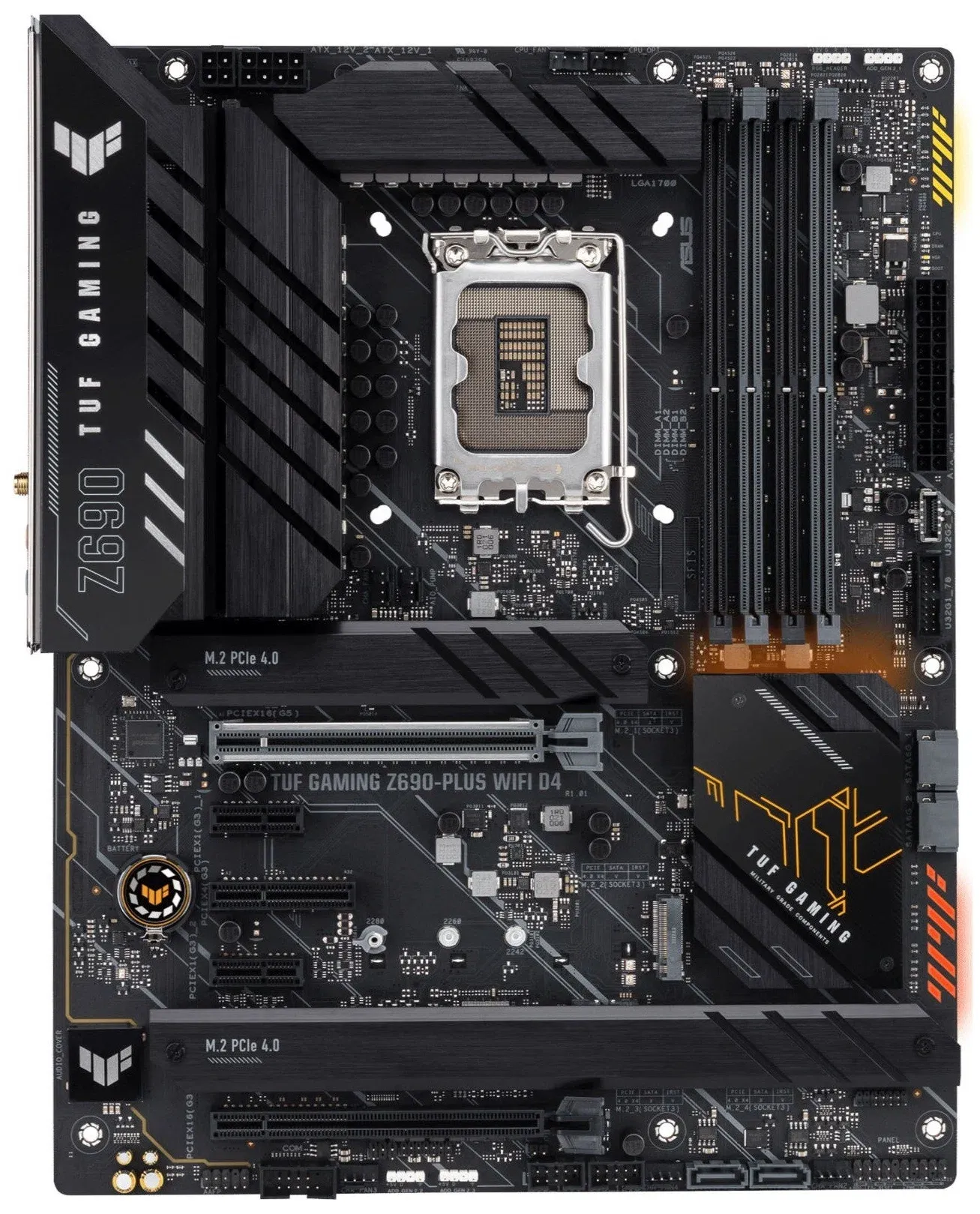

Материнская плата от ASUS под названием TUF GAMING Z690-PLUS WIFI D4 является отличным выбором для геймеров. Она поддерживает процессоры Intel 12th Gen Core/Pentium Gold/Celeron и имеет сокет LGA1700. Количество разъемов SATA 6Gb/s равно 4, и есть слоты M.2 Key M для установки накопителей с размерами 2242/2260/2280/22110 и 2242/2260/2280.
Кроме того, материнская плата имеет 2 слота PCI-E x16, 1 слот PCI-E x4 и поддержку SATA RAID в режимах 0, 1, 5, 10. Общее количество разъемов SATA также равно 4. Разъем питания процессора состоит из 8-pin и 4-pin.
Задняя панель материнской платы оснащена выходами HDMI, DisplayPort и оптическим S/PDIF для удобства подключения мониторов и звуковых систем. Звуковой чип от Realtek и поддержка UEFI делают TUF GAMING Z690-PLUS WIFI D4 еще более привлекательной для геймеров.
Упаковка M.2 Rubber гарантирует надежную защиту установленных накопителей. Максимальный объем памяти составляет 128 ГБ, а тип памяти – DDR4 DIMM. Также имеется возможность подключения PCI Express 3.0, 4.0 и 5.0.
Материнская плата ASUS TUF GAMING Z690-PLUS WIFI D4 поставляется в комплекте с документацией для более удобной установки и настройки. Она имеет форм-фактор ATX и предназначена для использования в игровых компьютерах.
Достоинства: Плата рабочая. Кмоп собрал без проблем.
Недостатки: может быть надо было брать с DDR5
Комментарий: Взял плату в замен вышедшей из строя. Взял точно такую же. Прошлая проработала чуть менее 2х лет.
Достоинства: Все классно, хорошая материнка служит верой и правдой!
Недостатки: Брал вторую, похоже на брак серии, в обеих материнках не работает ОЗУ порт полярно(через один) только подряд два
Достоинства: Новая
Недостатки: Один из элементов на плате, был серьезно погнут. Брак при пайке этого элемента. На работу платы не повлияло.
Комментарий: Коробка без каких либо пломб, пакет в котором была плата тоже без пломбы. Соберу, посмотрим....
Собрал, Посмотрел. Bios обновлял в несколько этапов (не знаю правильно это или нет) но версия биос была 21 го года и при обновлении старался не перескакивать через версии. Перескакивал только те, в которых только обновления. Получилось в прошивок. Ставил в корпус be quiet! Pure Base 500DX, до микрона все подошло, ни чего подгонять не пришлось)))
Достоинства: Брал из-за Wi-Fi и звукового чипа.
Недостатки: Установка видеокарту в этот щелчковый PCI — кошмар. Зажала край ададтера и не хотела отдавать. Вмешательство мизинца, ели просунутого в щель между картой и радиатором, помогло. На технические качества никак не влияет, но процесс сборки, скажем, скрасило. Аккуратнее!
Комментарий: Позаботьтесь об обновлении биоса сразу
Достоинства: Материнская плата выглядит потрясающе, а теплоконвекторы работают на высшем уровне.
Недостатки: Увы, нет кнопки сброса CMOS, как на моей старой материнской плате. И порты SATA было бы удобнее подключать, если бы они были ориентированы вертикально, а не горизонтально. Отверстия для монтажа тоже оказались внатяг. Проводя много времени в БИОСе, так и не смог найти опцию для переключения SATA на AHCI. Даже в поиске по параметрам её не обнаружил. Вся эта заморочка началась из-за того, что один из моих жестких дисков, который, как я уверен, исправен, иногда появляется в проводнике, а иногда исчезает.
Комментарий: На данный момент, я еще не смог выяснить причину проблемы, поэтому мне пока сложно сформировать окончательное мнение о данной материнской плате.
Достоинства: Мать с Wi-Fi
Недостатки: Отсутствуют
Комментарий: Мать отлично разгоняет процессор Intel, есть качественные радиаторы для VRM и SSD, надежный производитель.
Достоинства: Радиаторы на ссд, полноразмерная, wifi, в корпус встала четко
Недостатки: нет
Достоинства: Я купил материнскую плату с сетевым адаптером от intel, что радует, так как он известен своим качеством и надежностью. У платы новый сокет 1700 Мне очень понравилось расположение разъемов - все очень удобно и эргономично. Еще одним преимуществом является поддержка памяти DDR4, которая по сравнению с DDR5 является более дешевой и стабильной. На плату можно установить сразу 4 планки памяти, что удобно для расширения оперативной памяти.
Недостатки: Однако, стоимость этой материнской платы немного завышена, возможно, из-за спекуляций на рынке. Это является единственным недостатком, который я заметил.
Комментарий: Очень хотелось бы, чтобы пришла плата с новейшей версией биоса, но это скорее незначительная проблема. Рекомендую эту материнскую плату при покупке, так как она вполне соответствует моим требованиям и ожиданиям.
Достоинства: Все устраивает, все соответствует заявленным характеристикам.
Недостатки: Не обнаружил
