Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
Производитель процессора | Intel |
Сокет | LGA1700 |
Поддерживаемые процессоры | Intel 12th Gen Core/Pentium Gold/Celeron |
Количество сокетов | 1 |
Чипсет
Производитель чипсета | Intel |
Название чипсета | Intel Z690 |
Поддержка SLI/CrossFire | нет |
Память
Количество слотов памяти | 4 |
Тип памяти | DDR5 DIMM |
Максимальная частота памяти | 6000 МГц |
Максимальный объем памяти | 128 ГБ |
Режим работы оперативной памяти | двухканальный |
Слоты расширения
Поддержка PCI Express | 3.0, 5.0 |
Количество слотов PCI-E x16 | 2 |
Количество слотов PCI-E x1 | 1 |
Контроллеры накопителей
Контроллер IDE | нет |
Общее количество разъемов SATA | 6 |
Количество разъемов SATA 6Gb/s | 6 |
Чип SATA RAID | Intel Z690 |
Режим работы SATA RAID | 0, 1, 5, 10 |
Количество слотов M.2 | 4 |
Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Тип слотов M.2 | Key M, 2242/2260/2280/22110; Key M, 2242/2260/2280 |
Сеть
Контроллер Ethernet | 2.5 Гбит/с |
Беспроводные интерфейсы | Bluetooth, Wi-Fi 802.11ax |
Аудио/видео
Звук | HDA |
Производитель звукового чипа | Realtek |
Звуковой чип | Realtek ALC4080 |
Звуковая схема | 7.1 |
Разъемы ввода/вывода
Количество разъемов USB на задней панели | 10 |
Разъемы на задней панели | DisplayPort, HDMI, выход S/PDIF оптический |
Дополнительные параметры
Область применения | игровая |
Особенности | восстановление BIOS, поддержка UEFI |
Тип системы охлаждения | пассивное |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin + 8-pin |
Форм-фактор | ATX |
Тип комплектации | Retail |
Комплектация | -материнская плата ASUS ROG Strix Z690-F Gaming WiFi; |
-антенна для беспроводного модуля;
-4 кабеля SATA;
-упаковка M.2 Rubber;
-комплект креплений для M.2 SSD;
-нейлоновые стяжки;
-комплект наклеек;
-диск с драйверами;
-брелок;
-документация.
Дополнительная информация | интегрированный аудио-усилитель Savitech SV3H712; внутренний разъем для подключения адаптера ASUS ThunderboltEX 4; синхронизируемая подсветка Aura; кнопка BIOS FlashBack; кнопка ClrCMOS |
Описание модели

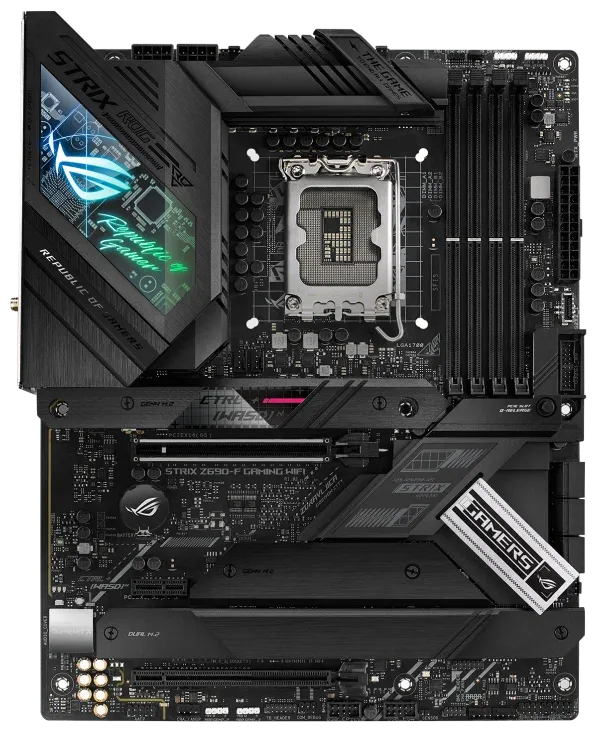

Материнская плата ASUS ROG Strix Z690-F Gaming WiFi – это высококачественный компонент для создания игровой системы. Она поддерживает процессоры Intel 12-го поколения, имеет сокет LGA1700 и чипсет Intel Z690. Материнская плата оснащена 4 слотами DDR5 DIMM, которые поддерживают память объемом до 128 ГБ и скорость до 6000 МГц в двухканальном режиме.
ASUS ROG Strix Z690-F Gaming WiFi имеет 2 слота PCI-E x16 и 1 слот PCI-E x1, поддерживающих интерфейс PCI Express 3.0 и 5.0. Кроме того, на материнской плате есть 6 разъемов SATA 6Gb/s и 4 слота M.2 с поддержкой интерфейсов PCI-E и SATA 3.0.
Материнская плата оснащена контроллером Ethernet на скорости 2.5 Гбит/с, а также беспроводными интерфейсами Bluetooth и Wi-Fi 802.11ax. Звук на материнской плате реализован через звуковой чип Realtek ALC4080 и поддерживает 7.1 каналов. На задней панели расположены 10 разъемов USB, DisplayPort, HDMI и выход S/PDIF оптический.
ASUS ROG Strix Z690-F Gaming WiFi имеет пассивную систему охлаждения и форм-фактор ATX. Материнская плата поддерживает функцию восстановления BIOS и UEFI. Комплектация материнской платы включает в себя антенну для беспроводного модуля, кабели SATA, упаковку M.2 Rubber, комплект креплений для M.2 SSD и нейлоновые стяжки.
Достоинства: Моя материнская плата справилась с процессором 12900KF и оперативной памятью 5600 МГц без проблем. Встроенный разгон работает отлично, не требовалось ничего дополнительно настраивать.
Радиаторы на слотах M.2 оказались эффективными, особенно с охлаждением Samsung 980 Pro.
Приятный сюрприз - вместо стандартных стикеров в комплекте был ремешок для ключей, что, пожалуй, неожиданно, но всё равно мило.
Недостатки: Однако, цена этой материнской платы кусается.
Крепления для SSD M.2 оставили желать лучшего - они напоминают защелки, которые могут оставить вмятины на термопрокладке радиатора.
Если вы планируете использовать воздушное охлаждение, вам лучше рассмотреть другую материнскую плату, так как места для радиатора здесь совсем мало. Она больше подходит для систем охлаждения жидкостью. Если вы все равно хотите установить воздушный кулер, приготовьтесь подстроить его под себя, возможно, даже придется пожертвовать гарантией и внешним видом.
В итоге, я остался доволен своей материнской платой, хотя у нее были свои недостатки.
Дополнение от 20 августа 2022 г.:
Спустя месяц использованиможно добавить, что возможность кастомизации подсветки, вплоть до корпусных вентиляторов, приятно удивила. Однако, не все устройства Asus поддерживают эту функцию, например, клавиатура и мышь.
Стоит отметить, что моя материнская плата легко справилась с водяным охлаждением Asus Rog LC 360, хотя она не поддерживает сокет 1700. Температуры при стресс-тесте AIDA64 оставались низкими даже в тихом режиме работы.
Количество разъемов под вентиляторы также порадовало, хватило для установки трехсекционной водянки, помпы, 3 корпусных вентиляторов и вентилятора на выдув, хотя я использовал далеко не все разъемы.
Достоинства: Стильная и молодежная, поднимает настройение.
DDR5-6400 XMP профиль встал на ура.
i7-12700kf ушел в режим турбо до 5.1GHz без проблем.
6 SATA портов и 4 M.2 разъема для SSD – много места для хранения данных (читайте мануал).
Термопрокладки на радиаторах M.2 – готово к работе.
Гибкость с кнопкой FlexKey, можно выключить AURA (не затрагивает подсветку видеокарты).
Недостатки: Чипсет в UEFI нагревается до +60°С (проверьте термопрокладку перед установкой).
Долгий старт с M.2 SSD, может быть из-за HDD в сборке (ищу ответы в интернете).
Цена 37к? Может, есть альтернативы.
Комментарий: Пользуюсь две недели. В общем, материнская плата устраивает. При установке RAM, следите за порядком – DIMM_A2 + DIMM_B2 -> 2 и 4 слоты от процессора.
Сборка:
Процессор Intel Core i7-12700KF OEM;
Оперативная память Kingston FURY Renegade Silver [KF564C32RSK2-32] 32 ГБ;
1024 ГБ SSD M.2 накопитель Kingston KC3000 [SKC3000S/1024G];
Система охлаждения Thermaltake AIO TH360 ARGB Sync;
Блок питания Thermaltake Toughpower PF1 1050W [PS-TPD-1050FNFAPE-1].
Достоинства: Материнская плата Асус – это стильный брелок и наклейки в комплекте.
Отличная система питания и охлаждение.
Множество портов для подключения устройств.
Хорошее качество звука, даже для наушников с высоким сопротивлением.
Недостатки: Долгий процесс запуска.
Чипсет нагревается до 55 градусов, несмотря на низкую температуру VRM и оперативной памяти.
Проблемы с синхронизацией RGB-подсветки (Aura) после перезагрузки, требуется перезапуск служб.
Необходимость установки драйверов с диска.
Комментарий: Установил процессор 13700K и сначала заметил проблемы с архитектурным разгоном. В конечном итоге пришлось настроить параметры в BIOS. Оперативная память XPG Caster работает в режиме XMP без проблем. SSD M.2 Samsung 970 Evo также пришлось настраивать в операционной системе. Проблемы с RGB-подсветкой решил, но они возникают после перезагрузки. Вентиляторы подключены через разветвитель к порту CPU Fan, но система видит их как один вентилятор, что может быть проблемой.
Достоинства: Я не могу не отметить качество материнской платы. Она очень прочная и тяжелая, даже не липкая. Все пайки аккуратно выполнены, и нет опасности зацепиться за них.
Мне также нравится наличие радиаторов по всему корпусу материнской платы. Это обеспечивает хорошую систему охлаждения и защиту компонентов от перегрева.
Еще одно преимущество - наличие различных разъемов и контактов для подключения всего, включая устройства с подсветкой. Это удобно для тех, кто любит создать стильное и яркое освещение в своем компьютере.
Недостатки: Однако, у меня есть несколько замечаний. Материнская плата постоянно нагревается до 59-61 градусов, даже при отсутствии нагрузки. Это немного беспокоит меня и может вызывать проблемы с длительным использованием.
Я не очень доволен компакт-диском с драйверами, который идет в комплекте. Считаю, что было бы логичнее предоставить флэшку, чтобы упростить процесс установки драйверов.
Комментарий: Мне не понравилось то, что материнская плата довольно долго запускается, около 20-25 секунд. Это связано с длительной проверкой памяти. Однако, после обновления BIOS до последней версии и использования функции XMP II, удалось установить память на 6000 с тактовыми параметрами 40-40-40 (32 ГБ памяти Kingston FURY Beast Black [KF560C40BBK2-32]). Использовал специальную утилиту от Asus, чтобы разогнать процессор Intel Core i7-12700K до 5100, но не все ядра могут работать на этой частоте. Можно попробовать настроить BIOS или использовать другую утилиту, но пока я не считаю это необходимым.
Еще одно замечание - кулер DeepCool AG620 без проблем встал на материнскую плату. Высоты хватает с небольшим запасом. Однако, более низкие кулеры могут столкнуться с радиатором на плате и не влезть.
Достоинства: Материнская плата выглядит шикарно и качественно.
Недостатки: Радиатор для охлаждения цепей питания слишком большой, мешает установке водянки сверху, пришлось ставить на переднюю панель.
Был дефект на плате: Не работали 1 и 2 слоты оперативной памяти даже после проверки другим процессором.
Проблемы с M.2 слотом по середине - биос не видел диск и пришлось использовать другой слот.
Биос не распознавал диски из-за неочевидного тумблера, который пришлось переключить.
Защёлка для видеокарты работала странно: Нет щелчка и опускается тяжело.
Комментарий: Приобрел эту материнскую плату, но, увы, она оказалась с дефектами. Не работали слоты оперативной памяти и M.2 слот. Даже биос был не весьма дружелюбен, не видя диски из-за скрытого тумблера. Возвращал товар, и, хотя деньги вернули быстро, было бы лучше получить рабочую плату в обмен. К тому же цена подскочила, и техническая поддержка не спешила решать проблему.
Достоинства: Очень быстрая и производительная материнская плата.
Отличный BIOS.
Недостатки: Компоновка не слишком продумана.
Термопоказатели оставляют желать лучшего.
Возможные проблемы с двумя слотами памяти.
Комментарий: Материнская плата, о которой идет речь, предназначена для геймеров и тех, кто требует высокой производительности. Однако, есть несколько аспектов, которые стоит учесть.
Здесь установлены огромные кожухи VRM, которые могут мешать при установке кулеров.
Чипсет размещен за видеокартой, что может вызвать проблемы с охлаждением, особенно если видеокарта мощная и генерирует много тепла.
Слоты DIMM кажутся немного свободными, и это может вызвать падения системы, если память не надежно прилегает к контактам.
Первый слот M.2 также размещен близко к видеокарте, что может вызвать перегрев. Рекомендуется устанавливать память во второй и третий слоты.
В целом, материнская плата является хорошим выбором, но имейте в виду указанные недостатки. Приобрел ее в период с ограниченным выбором, и это оказалось разумным решением.
Дополнение:
Чтобы улучшить температурные показатели PCH, автор решает заменить термопрокладку и убрать пластмассовый кожух. Это позволяет снизить температуру на 10 градусов, что улучшает ситуацию, но качество материала вызывает некоторое недовольство.
Достоинства: Замечательное соотношение цены и возможностей. Оптимальный выбор для нового компьютера. Поддержка разгона, гибкие настройки в биосе. Встроенный WiFi и Bluetooth. Простая прошивка Биоса через флешку для поддержки новых процессоров 12 поколения.
Недостатки: На данный момент не обнаружено.
Комментарий: Собирал новый компьютер и решил остановить свой выбор на данной материнской плате. Отличное соотношение цены и возможностей, идеальный вариант для моих нужд. Платформа поддерживает разгон, а в биосе есть гибкие настройки. Наличие встроенного WiFi и Bluetooth — большой плюс. Важным моментом стала возможность прошивки Биоса прямо с флешки для поддержки новых процессоров 12 поколения. Это существенно упростило процесс обновления системы, иначе пришлось бы менять процессор на 11 поколение, прошивать Биос, а затем возвращаться к предпочтительному варианту. Однозначно рекомендую данную материнскую плату.
Достоинства: Материнская плата оказалась быстрой и производительной, а также обладает хорошим BIOS.
Недостатки: Однако, стоит отметить дурацкую непродуманную компоновку и плохие термопоказатели.
Комментарий: Моя материнская плата оказалась качественной и предназначена для геймеров и высокопроизводительных компонентов. Тем не менее, есть несколько спорных моментов:
Огромные VRM-кожухи, которые мешают установке некоторых кулеров. Возможно, разработчики предполагали использование водяного охлаждения.
Странное решение разместить чипсет за видеокартой, что приводит к недостаточному охлаждению и высокой температуре. Пришлось установить дополнительный вентилятор для снижения температуры.
Немного свободных разъемов для оперативной памяти, что приводило к сбоям системы из-за неплотного контакта.
Первый слот M.2 находится за видеокартой, что также приводит к перегреву. Рекомендуется использовать второй и третий слот для M.2 SSD.
В общем, материнская плата приятна и подходит для использования, но есть некоторые недоразумения. Купил её в условиях ограниченного выбора, и она справляется с задачами, но с некоторыми неудобствами.
Достоинства: Обилие портов для подключения
Поддержка памяти DDR5
Гибкие возможности для разгона процессора
Привлекательный дизайн
Встроенный WiFi
Известный производитель Asus
Недостатки: Охлаждение чипсета требует улучшения
Комментарий: Учитывайте, что для установки Dark Rock Pro 4 возможно потребуется снять пластиковую накладку радиатора VRM. Лично для меня материнские платы Asus уже стали привычными благодаря стабильной работе и удобному биосу. Мои предыдущие сборки на аналогичных материнских платах этого производителя продолжают работать безупречно, в том числе и первая материнская плата, купленная еще в 2012 году для процессора 3770k. Отмечу, что в данной модели особенно порадовало обилие портов, достаточное количество разъемов для вентиляторов и удобный механизм отщелкивания видеокарты.
Достоинства: Надежность и стабильность - всегда на высоте.
Недостатки: Проблемы с температурой чипсета.
Комментарий: Покупал материнскую плату, и, как обычно, всё отлично. Однако возникли сложности. Сначала не удалось запустить её с памятью ADATA 6400. Пришлось скачать обновление BIOS, записать его на флешку, вставить в USB-порт, удерживать кнопку - и через 5 минут материнская плата ожила. Пока не начал разгонять систему, всё работает нормально. Единственное, что беспокоит - это температура чипсета, которая достигает 81 градуса.
