Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Производитель | ASUS |
Сокет | LGA1200 |
Название чипсета | Intel H510 |
Форм-фактор | microATX |
Производитель процессора | Intel |
Тип памяти | DDR4 DIMM |
Поддержка PCI Express | 4.0, 3.0 |
Беспроводные интерфейсы | без Wi-Fi |
Разъемы на задней панели | PS/2 (клавиатура/мышь), DisplayPort, HDMI, VGA |
Поддержка SLI/CrossFire | нет |
Процессор
Производитель процессора | Intel |
Сокет | LGA1200 |
Поддерживаемые процессоры | Intel 11th Gen Core/10th Gen Core/Pentium/Celeron |
Количество сокетов | 1 |
Чипсет
Производитель чипсета | Intel |
Название чипсета | Intel H510 |
Поддержка SLI/CrossFire | нет |
Память
Количество слотов памяти | 2 |
Тип памяти | DDR4 DIMM |
Максимальная частота памяти | 3200 МГц |
Максимальный объем памяти | 64 ГБ |
Режим работы оперативной памяти | двухканальный |
Слоты расширения
Поддержка PCI Express | 3.0, 4.0 |
Количество слотов PCI-E x16 | 1 |
Количество слотов PCI-E x1 | 2 |
Контроллеры накопителей
Контроллер IDE | нет |
Общее количество разъемов SATA | 4 |
Количество разъемов SATA 6Gb/s | 4 |
Количество слотов M.2 | 1 |
Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Тип слотов M.2 | Key M, 2242/2260/2280 |
Сеть
Контроллер Ethernet | 1000 Мбит/с |
Чипсет Ethernet | Intel I219-V |
Беспроводные интерфейсы | без Wi-Fi |
Аудио/видео
Звук | HDA |
Производитель звукового чипа | Realtek |
Звуковой чип | Realtek ALC897/887 |
Звуковая схема | 7.1 |
Разъемы ввода/вывода
Количество разъемов USB на задней панели | 6 |
Разъемы на задней панели | DisplayPort, HDMI, PS/2 (клавиатура/мышь), VGA |
Дополнительные параметры
Особенности | поддержка UEFI |
Тип системы охлаждения | пассивное |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin |
Форм-фактор | microATX |
Описание модели

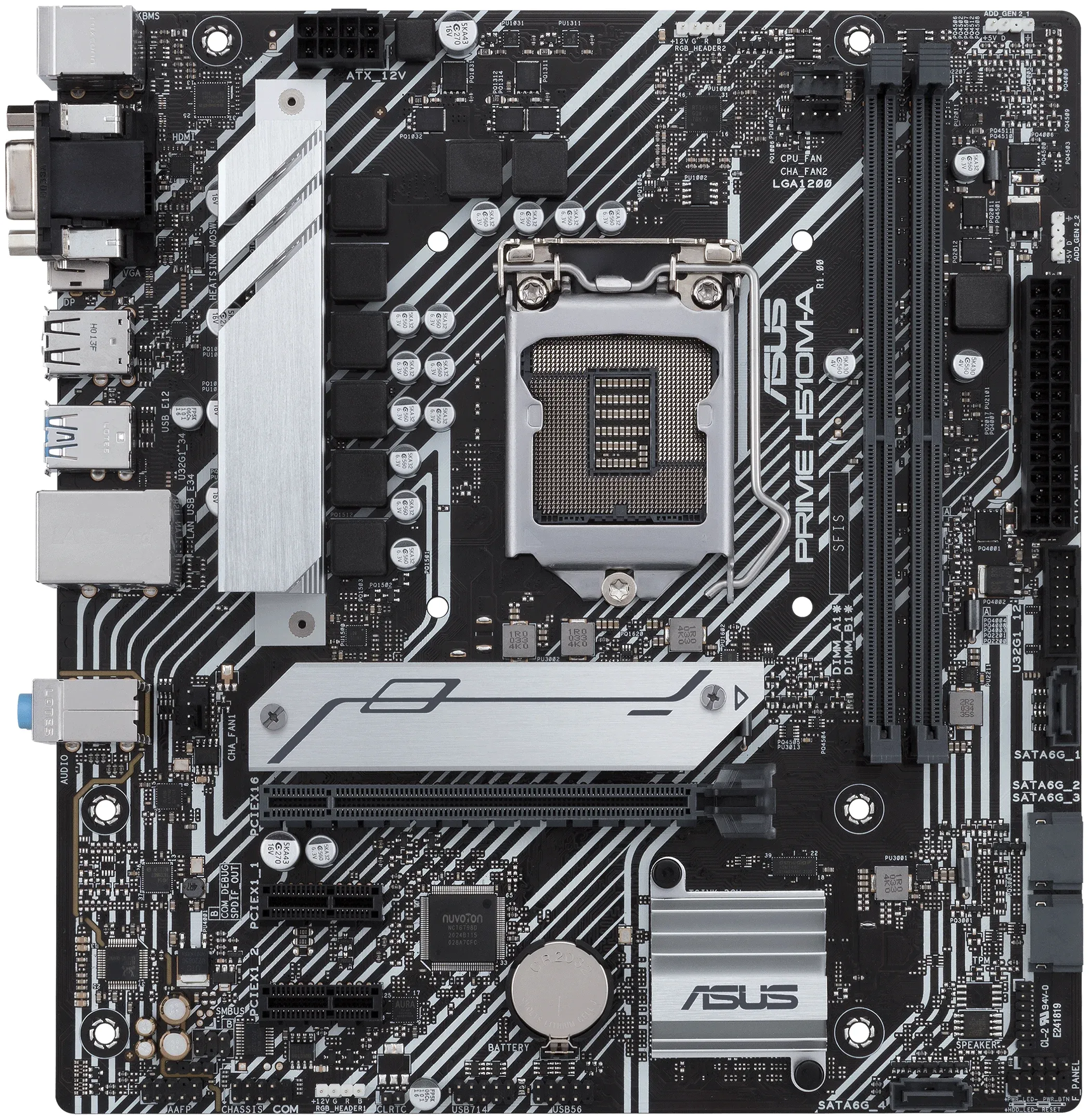

Материнская плата ASUS PRIME H510M-A предлагает максимальный объем памяти до 64 ГБ, что обеспечивает высокую производительность и возможности для многофункционального использования. Она поддерживает память DDR4 DIMM и имеет 2 слота для установки модулей памяти.
Сокет LGA1200 обеспечивает совместимость с процессорами Intel, что позволяет использовать широкий спектр процессоров для достижения оптимальной производительности. Материнская плата также оснащена 8-пиновым разъемом питания процессора для надежной и стабильной работы.
ASUS PRIME H510M-A имеет форм-фактор microATX, что делает ее компактной и удобной для установки в различные корпусы. Она оснащена 4 разъемами SATA 6Gb/s для подключения жестких дисков и SSD, обеспечивая высокую скорость передачи данных.
На задней панели материнской платы расположены разъемы PS/2 для клавиатуры и мыши, а также DisplayPort, HDMI и VGA для подключения мониторов и других устройств. Количество разъемов USB на задней панели составляет 6, что обеспечивает удобство подключения периферийных устройств.
ASUS PRIME H510M-A поддерживает интерфейсы PCI Express 3.0 и 4.0, что обеспечивает высокую скорость передачи данных и возможность подключения различных расширительных карт. Она также поддерживает технологию UEFI, что обеспечивает простоту настройки и оптимизацию системы.
Звуковая схема 7.1 и звуковой чип Realtek ALC897/887 гарантируют высокое качество звука при подключении аудиоустройств. Материнская плата также поддерживает Ethernet-чип Intel I219-V для быстрой и стабильной сетевой связи.
ASUS PRIME H510M-A не имеет поддержки SLI/CrossFire и контроллера IDE, но обладает одним слотом PCI-E x16 и одним слотом M.2 типа Key M, 2242/2260/2280, что предоставляет возможность установки высокопроизводительных SSD и других расширительных устройств. Она также поддерживает интерфейс M.2 PCI-E/SATA 3.0 для быстрой передачи данных.
В целом, материнская плата ASUS PRIME H510M-A является надежным и функциональным компонентом для построения мощной и эффективной системы. Она предлагает широкие возможности для различных задач и обеспечивает высокую производительность.
Достоинства: она очень недорогая Мне это очень подошло, так как у меня были ограничения по бюджету.
Материнская плата оснащена DisplayPort У меня монитор с поддержкой 144 Гц, и благодаря этой функции мои глаза менее устают в течение дня. Возможно, это субъективное восприятие, но я заметил разницу.
Хочу отметить, что если вы собираете систему с использованием обычного SSD, на эту материнскую плату можно установить видеокарту и/или аудиокарту. Это дает больше свободы в выборе компонентов
Недостатки: Я заметил, что если устанавливать SSD M.2, то все линии PCI-E заняты. В результате, у меня не заработала аудиокарта, хотя она работала в другой системе. У меня возникло подозрение, что это связано с ограничениями чипсета, установленного на этой плате (я использовал чипсет N510 и сравнивал его с B360). Не смог найти точного подтверждения этому в интернете или в документации. Возможно, я что-то упустил или неправильно настроил BIOS. Если у вас есть информация по этому вопросу, пожалуйста, напишите в комментариях.
Комментарий: В целом, для моей бюджетной сборки компьютера эта материнская плата подошла идеально. Она быстро загружается, BIOS понятный, хотя разгон не являлся для меня приоритетом. Качество встроенного звука тоже не вызвало нареканий, и SSD M.2 установился без проблем. Важно обратить внимание на выбор процессора, чтобы избежать проблем с совместимостью. Сам не сильно разбираюсь в сборке компьютеров, поэтому эта информация была для меня полезной.
Дополнение от 3 октября 2022 г.
>> похоже, что m2 отбирает все линии PCI-E
Если вы также столкнулись с этой проблемой, обратите внимание на процессор. Возможно, выбор другого процессора поможет решить эту проблему. Понимаю, что я не сильно разбираюсь в сборке компьютеров, поэтому мои рекомендации могут оказаться неправильными.
Достоинства: Материнская плата оснащена радиатором для М2 SSD, и цена вполне приемлема – 10 100F. Поддерживает оперативную память на 3 200 МГц. XMP профиль на уровне 2 666 МГц. В играх нет заметной разницы в кадрах в сравнении с предыдущим поколением. Особенно подходит для процессоров 11-го поколения, которые поддерживают 3 200 МГц оперативной памяти.
Недостатки: Материнская плата подходит только для процессоров 11-го поколения Intel без разгона.
Комментарий: Сравнивая с моей предыдущей материнской платой Z370 и процессором 8700, эта модель практически на одном уровне, но с 11-м поколением процессоров. При играх на 8-м поколении материнка нагревалась из-за нехватки охлаждения, но на этой модели с чипсетом H510 всё стабильно.
Достоинства: Эффективный радиатор на VRM.
Много разнообразных коннекторов для двух видов RGB подсветки.
Недостатки: Расположение коннекторов для кулера процессора и корпуса рядом с процессорным кулером, особенно неудобно при использовании башенного кулера.
Односторонние замки на разъемах под память.
Комментарий: При монтаже материнской платы, я немного деформировал заднюю планку разъемов для корпуса, из-за чего она немного выгнулась наружу. Это привело к тому, что разъем для колонок касался корпуса, и в колонках возник гул. Начал думать, что материнская плата бракована. Однако, после некоторых манипуляций с планкой, я смог ее вернуть в исходное состояние, и гул исчез. В целом, материнская плата хорошая, и я рекомендую её к покупке.
Достоинства: Материнская плата от Asus для процессора с 1200 сокетом - отличное качество по доступной цене. Поддержка PCIe 4.0, есть радиаторы на VRM и M.2. Программное обеспечение от Asus.
Недостатки: Не выявлено.
Комментарий: Эта плата идеально подходит для сборки начального уровня. Установил на нее процессор Core i3 10105, использовал старую память Crucial 2133 на 8Гб, M.2 накопитель Crucial 250Гб и видеокарту Gigabyte 1050 Ti. Просто вставил все компоненты в корпус, нажал кнопку - и всё заработало без каких-либо проблем. Установка драйверов прошла гладко, и утилита от Asus сама обновила аудио, сеть и другие компоненты. Биос легко настраивается, как и всегда у Asus.
Дополнение от 12 мая 2022 года:
По сегодняшний день я абсолютно доволен этой покупкой, оценка 5+.
Достоинства: Материнская плата, которая вполне неплохо справляется со своими задачами за свою цену. Мне нравится, что на мосфетах установлены радиаторы, они помогают поддерживать нормальную температуру. За полгода использования ни одного сбоя, что радует. Биос легко настраивается и приятен в использовании. Когда устанавливаешь драйвера, можешь следить за частотами, температурами и нагрузками в удобном интерфейсе.
Недостатки: Однако стоит отметить, что у этой платы нет встроенного Wi-Fi и Bluetooth, что было для меня одной из важных причин при выборе. Придется докупать соответствующие устройства.
Комментарий: В общем, для создания среднебюджетной сборки эта материнская плата подойдет.
Достоинства: Выбрал эту материнскую плату из-за следующих плюсов:
Наличие радиатора для M.2.
Порт VGA для старых мониторов.
Разъемы PS/2 для мыши и клавиатуры.
Поддержка профилей Intel XMP для оперативной памяти. Переключил профиль с 2400 МГц на 2666 МГц.
Недостатки: Через 3 месяца начались перезагрузки с аппаратной ошибкой.
SSD Kingston KC2500 на 500 ГБ перестал работать, пока не убрал радиатор. С радиатором даже не видно в UEFI.
Проблема была связана с липкой материей на радиаторе, которая, видимо, расплывалась из-за температуры и создавала замыкание. Решил, переместив её от краёв к центру. Проблем уже 2 месяца нет.
Комментарий: В целом, материнская плата работает неплохо. SSD с радиатором не перегревается и держится на температуре ниже 33 градусов. Порт VGA пригодился только для старых мониторов, и пришлось покупать адаптер VGA-HDMI для современных видеокарт. Разъем PCI-Ex1 находится под PCI-Ex16, что может вызвать проблемы при использовании толстых видеокарт, мешая охлаждению. PS/2 работает нормально, поэтому не пришлось менять мышь и клавиатуру.
Достоинства: Привлекательная цена.
Материнская плата от Asus.
Легкий сбор и запуск без проблем.
Надежная работа в целом.
Недостатки: Комментарий:
Использую данную материнскую плату с процессором Intel Core i3-10105f, памятью Kingston FURY Beast Black 16 ГБ (8 ГБx2, 2666 МГц) и видеокартой GTX 1050 для выполнения рабочих задач, мультимедийных заданий и иногда несложных игр. При редком рендеринге видео иногда замечена недостаточная производительность процессора.
Достоинства: Надежное питание.
Эффективная система охлаждения.
Множество разъемов для подключения кулеров.
Возможность разгона оперативной памяти.
Недостатков нет.
Комментарий: Материнская плата без проблем справилась с установкой Intel Core i3-10105F и модулей памяти Patriot Viper Elite II [PVE248G266C6K] (по 4 гб каждый). Все работает стабильно, без нареканий. Приятным бонусом является наличие драйверов для сетевого подключения, что сэкономило нам уйму времени при первоначальной настройке.
Достоинства: Стандартная материнская плата.
Две системных вентилятора (Sis fan).
Присутствует радиатор на M.2 разъеме.
Пользовательский BIOS удобен.
Без проблем работает с процессором 10105F и оперативной памятью 2666 МГц.
Быстрый запуск BIOS, всего за несколько секунд.
Недостатки: Один нюанс: Один из SATA-портов становится недоступным при использовании M.2 слота.
Комментарий: По моему мнению, это отличная материнская плата за разумные деньги.
Достоинства: Эффективное охлаждение M2 слота и его наличие.
Поддержка памяти с частотой 3200 МГц.
Недостатки: Отсутствие охлаждения для VRM.
Комментарий: Я выбрал данную материнскую плату как самый бюджетный вариант с отличным охлаждением для M2 слота. Asus никогда меня не подводила. У меня установлен процессор Intel Core i5-11400, и память работает стабильно на частоте 3200 МГц после всего двух кликов в BIOS.
