Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
| Сокет | AM4 |
| Поддерживаемые процессоры | AMD 105W Pinnacle Ridge/95W Summit Ridge/65W Raven Ridge |
| Поддержка многоядерных процессоров | есть |
Чипсет
| Чипсет | AMD B450 |
| BIOS | AMI |
| Поддержка EFI | есть |
| Поддержка SLI/CrossFire | CrossFire X |
Память
| Память | DDR4 DIMM, 2133-3533 МГц |
| Тип памяти | ECC/non-ECC |
| Количество слотов памяти | 4 |
| Поддержка двухканального режима | есть |
| Максимальный объем памяти | 64 ГБ |
Дисковые контроллеры
| IDE | нет |
| SATA | количество разъемов SATA 6Gb/s: 4, RAID: 0, 1, 10 на основе AMD B450 |
| Количество слотов M.2 | 2 |
| Тип интерфейса M.2 | PCI-E/SATA 3.0 |
| Тип слотов M.2 | Ultra M.2, M Key 2242/2260/2280; M Key 2230/2242/2260/2280 |
Слоты расширения
| Слоты расширения | 2xPCI-E x16, 1xPCI-E x1 |
| Поддержка PCI Express 2.0 | есть |
| Поддержка PCI Express 3.0 | есть |
Аудио/видео
| Звук | 7.1CH, HDA, на основе Realtek ALC892 |
Сеть
| Ethernet | 1000 Мбит/с, на основе Realtek RTL8111H |
Подключение
| Наличие интерфейсов | 14 USB, 8 USB 3.1 (6 на задней панели), выход S/PDIF, 1xCOM, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
| Разъемы на задней панели | 8 USB, 1 USB Type-C, оптический выход, DisplayPort, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
| Основной разъем питания | 24-pin |
| Разъем питания процессора | 8-pin |
| Тип системы охлаждения | пассивное |
Дополнительные параметры
| Форм-фактор | microATX |
| Комплектация | заглушка тыловых портов корпуса, 2 кабеля SATA, 2 винта для M.2 |
| Разъем подключения ленты RGB | есть |
| Срок службы | 1090 дн. |
| Гарантийный срок | 1090 дн. |
Описание модели

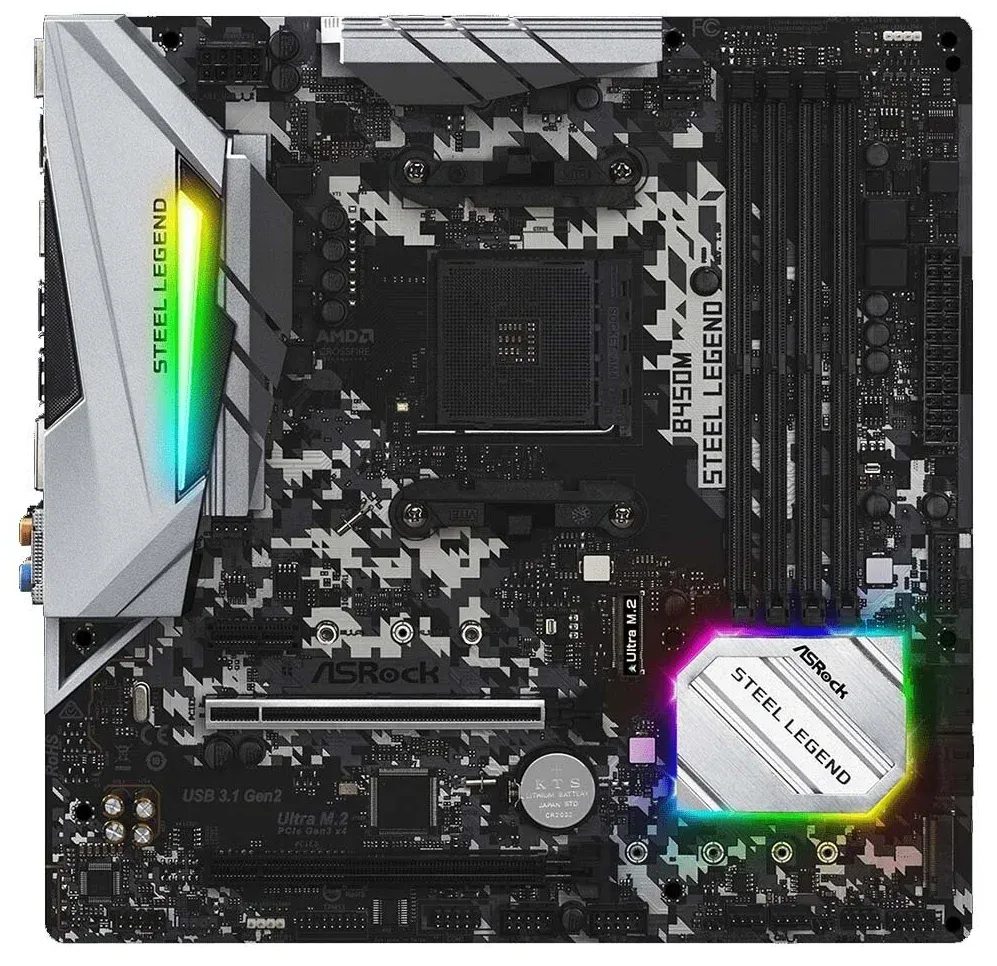

ASRock B450M Steel Legend - это материнская плата, разработанная для сокета AM4 и поддерживающая процессоры AMD с разными тепловыми ограничениями. Она имеет чипсет AMD B450 и BIOS AMI с поддержкой EFI. Материнская плата поддерживает многоядерные процессоры и может работать с памятью DDR4 DIMM в диапазоне частот от 2133 до 3533 МГц.
ASRock B450M Steel Legend оснащена 4 слотами памяти с поддержкой ECC/non-ECC и двухканального режима, позволяющего установить максимальный объем памяти до 64 ГБ. Она также предлагает 4 разъема SATA 6Gb/s с поддержкой RAID 0, 1, 10 на основе AMD B450 и 2 слота M.2, поддерживающие интерфейсы PCI-E и SATA 3.0.
Для расширения возможностей системы ASRock B450M Steel Legend имеет 2 слота PCI-E x16 и 1 слот PCI-E x1, поддерживающие PCI Express 2.0 и 3.0 соответственно. Звуковое решение на основе Realtek ALC892 обеспечивает качественное воспроизведение звука 7.1CH, а Ethernet контроллер Realtek RTL8111H обеспечивает быструю сетевую связь со скоростью 1000 Мбит/с.
ASRock B450M Steel Legend предлагает широкий набор разъемов на задней панели, включая 14 USB портов, в том числе 8 USB 3.1, а также выходы S/PDIF, DisplayPort, HDMI, Ethernet и разъемы PS/2 для клавиатуры и мыши. Она имеет форм-фактор microATX, поддерживает пассивное охлаждение и поставляется в комплекте с заглушкой тыловых портов корпуса, 2 кабелями SATA и 2 винтами для M.2. Материнская плата также имеет разъем подключения ленты RGB и предлагает гарантийный срок 1090 дней.
Достоинства: Есть 5 разъемов для вентиляторов, что весьма полезно для mATX.
Поддержка процессоров Ryzen 5000 серии, включая 5600X, с возможностью автоматического разгона.
Присутствие радиаторов на системе питания.
Возможность управления подсветкой на 12v и 5v.
Недостатки: Проблемы с управлением скоростью вентиляторов на последнем биосе, особенно с PWM.
Ограниченное количество фаз питания для процессора и отсутствие датчика температуры VRM.
Программа AsRock Polychrome RGB не может запускаться скрытно, что может вызывать проблемы с настройками подсветки.
Оперативка A-Data XPG SPECTRIX D41 RGB [AX4U320038G16-DT41] не работает на штатном xmp профиле 3200 MHz, хотя в других материнских платах она работает на этой скорости.
Достоинства: Отличное соотношение цены и качества.
Превосходные возможности разгона оперативной памяти.
Имеет достаточное количество 4-контактных разъемов для вентиляторов, что редко встретишь даже у топовых плат.
Возможность регулировать обороты вентиляторов, включая 3-контактные.
Наличие удобных родных утилит для управления вентиляторами из Windows и быстрого доступа к BIOS через функцию "restart to UEFI".
Функция Fast Boot обеспечивает быструю загрузку системы, что экономит время.
Присутствие LLC позволяет фиксировать стабильное напряжение процессора в BIOS.
При использовании с процессором R5 3600 плата остается прохладной.
Недостатки: Дизайн может показаться дешевым (это субъективно).
Ограничение максимального напряжения DDR4 до 1.4V, возможно, для стимулирования покупки более дорогих моделей.
Звуковой кодек не является самым мощным, хотя это не критично.
При использовании процессора Zen2 наблюдается медленный процесс POST. После нажатия кнопки включения плата тратит 7 секунд на начальную загрузку перед запуском.
Комментарий: Выбрал материнскую плату от ASRock специально, зная о её отличной совместимости с разгоном оперативной памяти. Изначально у меня был процессор 3200G, и возникали проблемы с разгоном оперативной памяти, но после замены на Ryzen 3600@4.23 GHz и использования двухканальных планок памяти E-Die от Samsung удалось достичь 3838МГц@CL16. Настройки памяти сжаты до максимума, однако ограничение в 1.4V на память мешает извлечь всю мощность из планок.
Установлена NVMe Toshiba RD400 на 512 ГБ, видеокарта RX5700XT, и все работает отлично. Моя система почти бесшумная: Все вентиляторы, кроме процессорного, по умолчанию отключены. Их легко включить одним кликом с помощью программы A-Tuning от ASRock. Это обеспечивает тишину без неприятных шумов.
Тем, кто критикует B450M Steel Legend, могу порекомендовать приобрести что-то более яркое и дороже за 15-20 тысяч. А я, когда наиграюсь, планирую обновиться на 4700X, оставаясь на этой плате.
Достоинства: Материнская плата хороша за свою цену, особенно по сравнению с более дорогой моделью Asrock на чипсете B550. Вот, что мне нравится:
6 фаз питания, стабильные параметры напряжения при разгоне;
хорошее охлаждение силовых цепей;
хороший потенциал для разгона, особенно для бюджетной материнской платы;
отличное соотношение цены и качества;
при включении FastBoot полностью отключается инициализация пользовательской части BIOS, что ускоряет загрузку, хотя это типично для многих производителей (есть небольшой недостаток, о котором ниже).
Недостатки: При включении FastBoot настройки BIOS доступны только с помощью специальной утилиты с официального сайта производителя.
Для некоторых пользователей может быть раздражающей подсветка, но в моем системном блоке ее не видно.
Комментарий: Я выбрал эту материнскую плату из-за ее доступной цены, она не входит в топ, но позволяет разгонять компоненты и прослужит достаточно долго. Мой процессор R5 3500X работает на частоте 4,4 ГГц с напряжением 1244 мВ (может идти до 4,5 ГГц при 1350 мВ, но я пока не увлекаюсь). Оперативная память A-Data XPG GAMMIX D20 [AX4U32008G16A-DCBK20] на 16 ГБ запускается на частоте 3533 МГц с использованием XMP профиля, вместо стандартных 3200 МГц, без изменения таймингов и увеличения напряжения свыше XMP.
Достоинства: Цена приемлема для ограниченного бюджета.
Внешний вид приятен.
Мосфеты с радиаторами для лучшего охлаждения.
Два слота для nvme SSD.
Много разъемов для подключения вентиляторов.
Поддержка разгона CPU и RAM.
Удивительно хорошее звучание.
Недостатки: Пока не обнаружил значительных недостатков, за исключением некоторых проблем с разгоном оперативной памяти и фоном микрофона.
Комментарий: Решил обновить свой компьютер, переходя с i5 3470 на Ryzen 5 2600. Долго выбирал материнскую плату, учитывая ограниченный бюджет, но не хотел покупать слишком дешевую. Планирую в будущем обновиться до R5 3600. В итоге выбрал эту плату, и все работает отлично.
Заметен прирост производительности. В игре The Division 2 на средних настройках с i5 было 40-60 FPS, а с R5 - 60-90 FPS на высоких настройках. То же самое и с GTA 5, где с i5 на высоких/максимальных настройках было 40-60 FPS, а с R5 - 60-80 FPS при тех же настройках. Моя видеокарта - RX 570 4GB.
Планировал взять оперативную память с частотой 3000-3200 МГц, но не нашел ее в наличии, поэтому выбрал Corsair Vengeance LPX 2666 МГц. Однако она легко подняла частоту до 3200 МГц, но только в слотах А2 и В2. В слотах А1 и В1 частота составляла 2166 МГц при любом профиле XMP.
Звук на этой плате меня приятно удивил. Ранее я использовал Asus Xonar DG. Единственное, что меня немного беспокоит, это работа усиления микрофона - она сопровождается сильным шумом, чего не было с Xonar. Есть едва слышимый гул из динамиков, который тоже не наблюдался с Xonar. Но это несущественные недостатки.
Достоинства: Отличный дизайн с форм-фактором на любителя.
Поддержка разгона памяти.
Множество коннекторов для addressable RGB устройств.
Много разнообразных коннекторов для вентиляторов и насосов.
Экономия места благодаря всего двум выводам для встроенной графики (HDMI и DP).
Наличие слота для NVMe SSD.
Два разъема M.2 – один для NVMe и один для SATA 3 SSD.
Удобный и ненавязчивый пользовательский интерфейс в BIOS.
Недостатки: Отсутствие охлаждения для VRM.
Длительный процесс старта и POST. Может казаться медленнее предыдущей платы от Gigabyte.
Ограниченный выбор напряжения памяти в BIOS (шаг 0.05).
Комментарий: Это моя первая сборка на AMD, и выбор материнской платы занял некоторое время. Однако, меня приятно удивил разгон памяти, который, возможно, связан с материнской платой. Не пытался разгонять процессор, так как он уже очень мощный. Что меня разочаровало, так это долгий старт платы после сборки. Но я не знаю, как быстро запускаются платы других производителей.
Достоинства: Подсветка отлично работает с оперативной памятью Patriot Viper 4 RGB (https://www.dns-shop.ru/product/e1bbcd9599503330/operativnaa-pamat-patriot-viper-4-rgb-pvr416g300c5k-16-gb/).
Хорошо подходит для процессоров 2600 и 1600x.
Рекомендуется обновить BIOS и обратить внимание на версию M в названии, так как BIOS от ASROCK B450 Steel Legend не подходит.
Недостатки: Верхняя крышка выполнена из пластика, а не радиатора.
Отсутствуют промежуточные тайминги при разгоне оперативной памяти, и напряжение увеличивается сразу с 1.35В до 1.4В, что требует внимания.
Тайминги оперативной памяти иногда автоматически корректируются, что может вызвать нестабильную работу.
Слоты памяти DDR4 имеют специфичное крепление, которое не всегда удобно использовать и может вызвать проблемы с надежностью.
Комментарий: Я выбрал данную материнскую плату для процессора 1600x. При попытке разгона до 4.0 ГГц и прохождении тестов в AIDA64 температура поднималась до 90°C, что вызывает вопросы о качестве охлаждения, возможно, и процессор тут не виноват. Разгон оперативной памяти также вызвал проблемы: Первоначально использовался профиль от HyperX Predator на 3200 МГц, но после обновления BIOS он заменился на профиль Corsair 3200 МГц, что не соответствует моей оперативной памяти Viper.
Если вам не важен разгон и вы хотите просто подключить и играть без настроек XMP, то эта материнская плата подойдет. Однако, если вы интересуетесь разгоном оперативной памяти и процессора, то возможно, вам следует рассмотреть другой вариант, так как эта материнская плата не идеально подходит для этой цели. Настройка стабильной работы оперативной памяти на скорости 3133 МГц потребовала некоторых усилий.
По данной материнской плате информации в интернете оказалось недостаточно, что может вызывать затруднения при выборе. Возможно, ASROCK не уделили ей достаточного внимания в плане рекламы.
Благодаря этой плате я смог разогнать свой процессор Ryzen 5 2600 до 4000МГц при напряжении 1.3В. Это дало мне значительный прирост производительности. Кстати, я также смог разогнать оперативную память Corsair Vengeance RGB Pro, установленную на 2666МГц с профилем XMP, до 3400МГц с латентностью 18-22-20-22-42 при напряжении 1.35В и задержкой 77.8. Конечно, улучшить тайминги мне не удалось, но скорость работы значительно возросла (51000-49000-46000). Единственное, стоит отметить, что достичь стабильности в разгоне было непросто, даже после 7-часовых тестов. Возможно, это связано с несовместимостью некоторых модулей оперативной памяти, поэтому рекомендую покупать модули с XMP 3200 и выше и затем проводить разгон. Так вы сможете достичь лучших таймингов и, скорее всего, получить чипы лучшего качества.
Еще одним ярким достоинством этой платы является ее внешний вид. Она заметно выделяется на фоне конкурентов в своей ценовой категории. Приятное дополнение к качественной работе.
Что касается недостатков, я их особо не обнаружил. Однако я надеюсь, что владельцы моделей нового поколения процессоров AMD смогут в будущем получить поддержку и более оперативные обновления прошивки BIOS.
В целом, я рекомендую данную материнскую плату для приобретения. Она отлично справляется со своими функциями, а также имеет привлекательный внешний вид, выделяющийся на фоне конкурентов.
Материнская плата обладает эстетичным дизайном и привлекательной ценой. Отлично поддерживает процессоры Ryzen 3-й серии и позволяет легко разогнать как оперативную память, так и процессор. Есть радиаторы на цепях питания и цифровой выход для звука оптика.
Имеющиеся недостатки:
Замечен относительно медленный старт, возможно, настройки могут быть оптимизированы. Некоторые пользователи отметили завышенное напряжение на процессоре Ryzen 3600, что может вызвать повышенную температуру в стресс-тестах без разгона, достигая 80 градусов.
Дополнительная информация:
Пользователь использовал память Patriot Viper 3000, приобретенную 3 года назад для предыдущей платформы, которая успешно работает на новой материнской плате, разогнавшись до 3133. Процессор Ryzen 3600 стабильно работает на пониженном напряжении в BIOS (1.325) при частоте 4.3 ГГц.
Определенные проблемы были замечены после обновления BIOS до версии 2.90. При таких же настройках процессор стал греться сильнее, терялась стабильность работы, а энергопотребление системы с видеокартой GTX 1080 Ti в стресс-тесте AIDA64 увеличилось на 10%.
При биосе 2.70 наблюдалось потребление в 404 ватта и температура процессора 80 градусов, а при использовании биоса 2.90 при тех же настройках потребление поднялось до 443 ватт, а температура процессора достигла 88 градусов при частоте 4.3 ГГц для Ryzen 3600, что вызывает сбои в тестировании.
Для измерений использовались ваттметр и программа AIDA64.
Достоинства: Внешний вид - моё почтение.
Цена.
Настраиваемая подсветка.
Удобный и интуитивный BIOS, лучше чем у Gigabyte (по моему мнению).
Заглушка с мягкой основой со стороны платы.
Внушительные радиаторы на цепях и чипсете.
Удобное расположение SATA.
Все необходимые USB порты, включая TYPE-C.
Много разъемов под вентиляторы.
Звук средний, но приемлемый.
Укрепленный PCI-E слот.
Две книжки с инструкциями для установки и настройки.
Достаточное количество крепежных отверстий, чтобы избежать прогибов платы.
Недостатки: Ограниченный выбор напряжения DRAM (1.35V или 1.40V) без промежуточных значений. Это может быть проблемой для некоторых памяти, но для моих Samsung-плашек это не проблема. На дешевых модулях RAM, возможно, не получится достичь частоты выше 3200 МГц (у меня Samsung работают стабильно на 3466 МГц).
Комментарий: В общем, качество на высоком уровне. После использования бюджетной материнской платы Gigabyte, эта плата вызвала у меня восторг. Что касается питания, я не могу дать точные советы, но я думаю, что процессоры с 6 ядрами будут работать нормально. Пока что я не разгонял процессор, так как мой кулер не справляется с этой задачей.
