Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
Сокет | AM4 |
Поддерживаемые процессоры | AMD Ryzen 3rd Gen |
Поддержка многоядерных процессоров | есть |
Чипсет
Чипсет | AMD B550 |
BIOS | AMI |
Поддержка EFI | есть |
Поддержка SLI/CrossFire | нет |
Память
Память | DDR4 DIMM, 2133-5000 МГц |
Тип памяти | ECC/non-ECC |
Количество слотов памяти | 2 |
Поддержка двухканального режима | есть |
Максимальный объем памяти | 64 ГБ |
Дисковые контроллеры
IDE | нет |
SATA | количество разъемов SATA 6Gb/s: 4, RAID: 0, 1, 10 на основе AMD B550 |
Количество слотов M.2 | 2 |
Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Тип слотов M.2 | Hyper M.2, 2280; Ultra M.2, 2280 |
Слоты расширения
Слоты расширения | 1xPCI-E x16 |
Поддержка PCI Express 3.0 | есть |
Аудио/видео
Звук | 7.1CH, HDA, на основе Realtek ALC1220 |
Сеть
Ethernet | 2.5 Гбит/с, на основе Intel I225V |
Wi-Fi | 802.11ax |
Bluetooth | есть |
Подключение
Наличие интерфейсов | 10 USB, HDMI |
Разъемы на задней панели | 6 USB, 1 USB Type-C, DisplayPort, HDMI |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin |
Тип системы охлаждения | пассивное |
Дополнительные параметры
Форм-фактор | mini-ITX |
Игровая | есть |
Комплектация | 2 кабеля SATA, антенна Wi-Fi, 1 винт для M.2 |
Разъем подключения ленты RGB | есть |
Описание модели

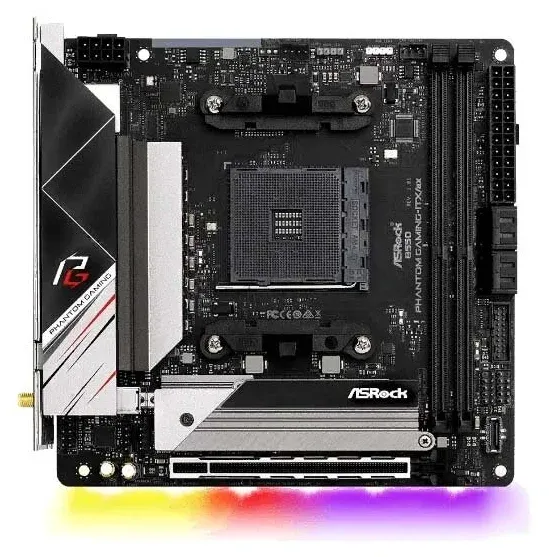

ASRock B550 Phantom Gaming-ITX/ax - это мини-ITX материнская плата, созданная для поддержки процессоров AMD Ryzen 3-го поколения с сокетом AM4. Она обладает всеми необходимыми функциями, чтобы обеспечить мощную и эффективную работу системы.
Плата оснащена чипсетом AMD B550 и поддерживает двухканальный режим работы памяти DDR4 DIMM с частотами от 2133 до 5000 МГц. Существует возможность установки до 64 ГБ оперативной памяти ECC или non-ECC в два слота памяти.
ASRock B550 Phantom Gaming-ITX/ax имеет 4 разъема SATA 6 Гбит/с с поддержкой RAID 0, 1 и 10 на основе AMD B550. Кроме того, имеются два слота M.2 различных типов (Hyper M.2 и Ultra M.2) с поддержкой интерфейсов PCI-E и SATA 3.0 для установки высокоскоростного накопителя.
Важными особенностями этой материнской платы являются поддержка PCI Express 3.0, интегрированная звуковая карта 7.1CH HDA на основе Realtek ALC1220. Кроме того, она оснащена 2.5 Гбит/с Ethernet-адаптером на основе Intel I225V, а также модулем Wi-Fi 802.11ax и Bluetooth.
ASRock B550 Phantom Gaming-ITX/ax имеет разнообразные интерфейсы, включая 10 USB-портов, HDMI, DisplayPort и разъемы на задней панели для подключения различных устройств. Она также поддерживает подключение ленты RGB для создания эффектов подсветки.
Материнская плата ASRock B550 Phantom Gaming-ITX/ax имеет компактный форм-фактор mini-ITX, что делает ее идеальным выбором для создания компактной и мощной игровой системы. В комплекте поставляются кабели SATA, антенна Wi-Fi и винт для M.2, что упрощает процесс установки и настройки системы.
Достоинства: Я очень доволен материнской платой. На мой взгляд, она является одной из лучших itx плат для процессоров am4. У нее есть два слота для m.2 с возможностью установки SSD с радиатором. Разогнал на ней мою память, и это отлично сработало (хотя здесь я бы отдельно отметил и процессор 4750g).
Недостатки: У меня была проблема с вырубанием wi-fi Bluetooth адаптера. Он просто переставал определяться до полной перезагрузки с отключением питания. Чтобы заменить адаптер, мне пришлось снять радиатор vrm. Меню для разгона встроенной видеокарты было спрятано отдельно вместе с другим регулятором напряжения, который не работал. При попытке зайти в меню, меня выкидывало обратно. Биос этой материнской платы, хоть и не самой старой версии, все равно оставлял желать лучшего. Заметил, что плата не запускается без подключения кулера процессора и корпусного вентилятора, что мне показалось странным. Ведь на плате a320 данное требование отсутствует и кулер процессора подключать без дополнительных элементов системы охлаждения.
Комментарий: Я не был единственным, у кого была проблема с адаптером. Общался с другими пользователями, и они тоже сталкивались с этой проблемой. В результате, у некоторых людей адаптер сгорел. У меня есть предположение о плохом экранировании и/или неправильной установке. Связался с производителем, но они не прокомментировали данную проблему, хотя информированы о ней.
Достоинства: При покупке этой материнской платы, она казалась лучшей вариацией для AM4 формата. Есть два разъема M.2 с возможностью установки SSD с радиаторами. Отлично работает с разгоном оперативной памяти, хотя здесь заслуга больше у процессора Ryzen 4750G.
Недостатки: Недостатки этой платы тоже есть. Проблемы с Wi-Fi и Bluetooth адаптером, который периодически вырубается и перестает определяться, требуя полной перезагрузки с отключением питания. Замена Wi-Fi адаптера требует снятия радиатора VRM, что не очень удобно. Меню для разгона находится в отдельном месте, а еще там какой-то регулятор напряжения, который не работает и выбрасывает обратно при попытке настроить его. Биос не самый стабильный, несмотря на обновления. Странно, но материнская плата не запускается без подключенного кулера процессора и корпусного вентилятора. В то время как плата на A320 запускается только с кулером процессора, без дополнительных элементов системы охлаждения.
Комментарий: Проблема с беспроводным адаптером решилась после обновления Биоса.
Достоинства: После двух неудачных попыток с гигабайтом, эта материнская плата работает отлично. Это уже большой плюс.
Недостатки: Качество сборки оставляет желать лучшего.
Есть люфт в панели вывода разъемов.
Разгон памяти не самый лучший.
Подсветка не очень полезна.
ВРМ немного греется больше, чем у аналогов.
Радиаторы слабенькие.
Комментарий: Пока Bluetooth работает, Wi-Fi не отваливается. Установил частоту памяти на 3733 МГц с небольшими изменениями в таймингах. В целом, это отличная материнская плата. Обновил BIOS до версии 2.10, смотря на отзывы здесь. Жаль, что качество сборки и нагрев ВРМ хуже, чем у B550 от Gigabyte, но после двух бракованных плат от Gigabyte я больше не покупаю их продукцию. ASRock, с другой стороны, не подводил меня в течение последних 7 лет. Бы купил такую же плату снова.
Дополнение от 18 июля 2023 г.:
Прошло полтора года, и я сменил процессор. Беспроводные интерфейсы (Wi-Fi и Bluetooth) все еще работают хорошо, и ВРМ нагревается максимум до 45 градусов при 100% нагрузке с Ryzen 5700X (125 Ватт). Купил эту плату за 12-12.5 тысячи рублей, и до сих пор доволен. Купил бы еще раз. Даже 5900X с ограничениями по мощности можно было бы установить, но для меня 12 ядер вполне достаточно.
Минусы: Звук - не очень хороший, лучше использовать внешнюю звуковую карту.
Подсветка - лучше бы ее вообще не было, всегда выключена.
Нет кнопки "клир CMOS" на задней панели (но можно легко решить, купив кнопку на AliExpress за 70 рублей и прикрепив ее к разъему, спрятав в корпусе).
Нет диодной индикации ошибок (хотелось бы иметь).
С минусами все в порядке, за 1.5+ года не было никаких сбоев, драйверы устанавливаются сами.
Достоинства: Надежная работа!
Недостатки: Высокая цена (минимум 14 тысяч).
Радиаторы не самые лучшие, включая те на М.2.
VRM нагревается до 60-70 градусов, хотя в пределах нормы.
Качество сборки, особенно I/O щита, можно улучшить.
Комментарий: Купил эту материнскую плату в DNS, и она работает отлично! После двух бракованных плат от другого производителя, это настоящее спасение. Установил Viper планки на 3733 МГц, настроил напряжение и частоты в BIOS, и они работают стабильно без ошибок в течение 45 минут. Беспроводные модули тоже не подводили, и я успешно обновил BIOS до версии 2.10. Если что-то не так с блютузом, просто пересажу беспроводной модуль, и все будет в порядке (поддержка ASRock советует это). Теперь можно собирать компьютер в корпус!
Достоинства: Маленькая и компактная, поддерживает PCI-E 4.
Недостатки: Немного дороже, чем хотелось бы.
Моя материнская плата оказалась отличным выбором. Она запустилась без проблем с моим процессором Ryzen 5 5600G даже без обновления BIOS, который был на версии 1.80. Позже я все равно обновил его до 2.20, но пока не занимался разгоном. Купил ее за 11600 рублей, но теперь она подорожала. Но я считаю, что это было хорошей инвестицией на будущее, так как я планирую обновить графическую карту до хотя бы RTX 3060, и поддержка PCI-E 4 пригодится очень.
Достоинства: Мощный потенциал для разгона 6-ти ядер и, вероятно, 8 ядер с легкостью.
Прекрасная возможность для разгона оперативной памяти.
Недостатки: Из мелких недостатков:
Иногда проблемы с работой 3.5 мм микрофонного разъема, если использовать переднюю панель ПК.
Некоторые могут считать, что звук через 3.5 мм разъем немного тихий.
Некоторые неудобства с Wi-Fi и Bluetooth, если неправильно подключить антенну.
Комментарий: Эта материнская плата оправдывает ожидания. Использую ее около 2 месяцев в маленьком ПК с процессором Ryzen 5600X, и она справляется с разгоном без каких-либо проблем. Рекомендую ее к покупке.
Дополнение от 7 июня 2021 г.:
Через 4 месяца использования, все работает отлично. Многие недочеты исчезли после обновления BIOS, хотя осталась проблема с антеннами. Звук на материнской плате вполне нормальный, ничего выдающегося.
Достоинства: После двух неполадочных материнских плат от "Гигабута", эта доска заработала — это здорово.
Недостатки: Качество сборки оставляет желать лучшего, есть люфт на панели с разъемами. Разгон памяти не слишком впечатляет, подсветка не очень полезная, немного греются VRM (немного выше, чем у конкурентов), радиаторы на них слабоваты.
Комментарий: Пока Bluetooth работает, Wi-Fi не отваливается. Установил частоты памяти на 3733 МГц (память "Вайперы СЛ17") и немного улучшил тайминги. В общем, отличная материнская плата. Обновил BIOS до версии 2.10, основываясь на отзывах здесь. Очень жаль, что качество сборки и нагрев VRM чуть хуже, чем у B550 от "Гигабута". Но после двух бракованных плат от "Гигабута" я больше их не куплю. ASRock, в плане рабочих материнских плат, меня не подводит уже лет семь. Бы купил такую же доску ещё раз.
Достоинства: Имеется Type-C коннектор (от Gigabyte).
Отличная система питания.
LAN-порт с поддержкой 2,5 Гбит.
Недостатки: Неудачно размещенные SATA порты.
Подсветка расположена неудобно.
Комментарий: Моя материнская плата пришла с предустановленной версией BIOS P2.30, и она позволила мне запустить процессор Ryzen 5800X3D прямо из коробки. Оперативная память G.Skill 3600 CL16 работает без каких-либо проблем.
Единственный момент, который можно было бы улучшить, это расположение SATA портов. Они находятся под неправильным углом, что может вызвать трудности при подключении стандартных SATA кабелей. В остальном, если вас интересуют компактные сборки (SFF), то данная материнская плата вполне пригодится.
Достоинства: Эта материнская плата идеально подходит для небольших корпусов, отличный выбор.
Недостатки: Небольшая проблема с компоновкой: Разъемы памяти, питания, SATA и USB расположены близко друг к другу, что влечет трудности подключения в компактных корпусах, такие проблемы возникли у меня. Горизонтальные разъемы SATA могут вызвать неудобство, особенно в узких корпусах.
Для процессоров Ryzen 5 серии потребуется обновление BIOS перед использованием. Без этого система не распознает процессор. Необходимость обновления BIOS без процессора, как в некоторых моделях ASUS, отсутствует, поэтому пришлось обратиться в сервисный центр для решения этой проблемы.
Достоинства: Отличный потенциал для разгона с 6-мя ядрами, даже 8-ми можно попробовать разогнать.
Хороший потенциал для разгона оперативной памяти.
Недостатки: Важных проблем не замечено, но есть несколько мелких нюансов:
Иногда не работает 3.5 мм разъем для микрофона, когда использую наушники через переднюю панель ПК. Иногда перезагрузка помогает, но причина не ясна.
Звук через 3.5 мм разъем может показаться некоторым пользователям слишком тихим.
Wi-Fi и Bluetooth ведут себя странно, если "неправильно" подключить антенну, хотя разъемы одинаковые.
Комментарий: Это отличная материнская плата, которой я пользуюсь уже около 2 месяцев. Собрал "маленький ПК" с процессором Ryzen 5600X, и она без проблем справляется с сильным разгоном. Рекомендую ее для покупки.
