Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
Производитель процессора | AMD |
Сокет | AM3+ |
Поддерживаемые процессоры | AMD Phenom II X6/X4/X3/X2 (кроме 920/940)/Athlon II X4/X3/X2/Sempron |
Количество сокетов | 1 |
Чипсет
Производитель чипсета | AMD |
Название чипсета | AMD 760G |
Поддержка SLI/CrossFire | нет |
Максимальная частота шины | HyperTransport |
Память
Количество слотов памяти | 2 |
Тип памяти | DDR3 DIMM |
Максимальная частота памяти | 1866 МГц |
Максимальный объем памяти | 16 ГБ |
Режим работы оперативной памяти | двухканальный |
Слоты расширения
Поддержка PCI Express | 2.0 |
Количество слотов PCI-E x16 | 1 |
Количество слотов PCI-E x1 | 1 |
Количество слотов PCI | 1 |
Контроллеры накопителей
Контроллер IDE | UltraDMA 133 |
Общее количество разъемов SATA | 6 |
Количество разъемов SATA 3Gb/s | 4 |
Количество разъемов SATA 6Gb/s | 2 |
Чип SATA RAID | AMD SB710 |
Режим работы SATA RAID | 0, 1, 10, JBOD |
Сеть
Контроллер Ethernet | 1000 Мбит/с |
Чипсет Ethernet | Realtek RTL8111E |
Беспроводные интерфейсы | без Wi-Fi |
Аудио/видео
Звук | HDA |
Производитель звукового чипа | Realtek |
Звуковой чип | Realtek ALC662 |
Звуковая схема | 5.1 |
Встроенная графика | ATI Radeon HD3000 |
Разъемы ввода/вывода
Количество разъемов USB на задней панели | 6 |
Разъемы на задней панели | DVI, LPT, PS/2 (клавиатура/мышь), VGA |
Дополнительные параметры
Тип системы охлаждения | пассивное |
Основной разъем питания | 24-pin |
Разъем питания процессора | 4-pin |
Форм-фактор | microATX |
Описание модели

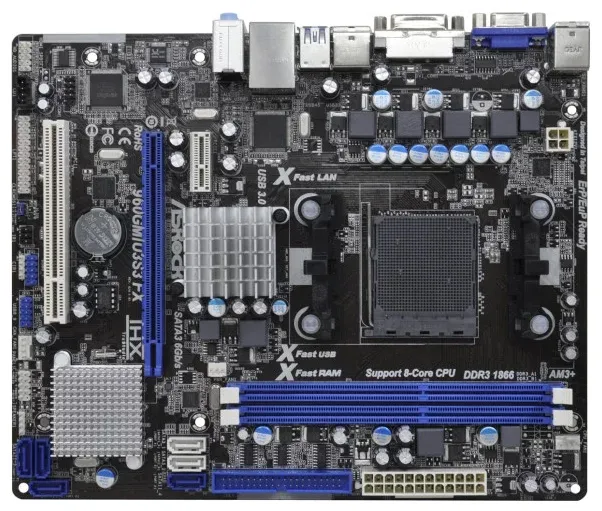

ASRock 960GM/U3S3 FX - это материнская плата, произведенная компанией ASRock, и предназначена для использования с процессорами AMD сокета AM3+. Она поддерживает широкий спектр процессоров, включая AMD Phenom II, Athlon II и Sempron.
Плата имеет один сокет, что ограничивает возможность установки только одного процессора. Чипсет AMD 760G обеспечивает стабильную работу системы и поддержку двухканальной памяти DDR3 DIMM с максимальной частотой 1866 МГц и объемом до 16 ГБ.
ASRock 960GM/U3S3 FX оснащена слотами PCI Express 2.0, включая один слот PCI-E x16 и один слот PCI-E x1. Кроме того, на плате есть один слот PCI для установки старых устройств. Она также предлагает шесть разъемов SATA, включая четыре 3Gb/s и два 6Gb/s, с поддержкой режимов работы RAID 0, 1, 10 и JBOD.
Плата оснащена гигабитным Ethernet-контроллером Realtek RTL8111E, обеспечивающим стабильное сетевое соединение. Она также имеет встроенную аудиосистему Realtek ALC662 с поддержкой 5.1 звуковой схемы.
ASRock 960GM/U3S3 FX также имеет встроенную графику ATI Radeon HD3000, что позволяет использовать плату без дополнительной видеокарты, если требуется базовая графическая производительность.
На задней панели платы расположены разъемы DVI, LPT, PS/2 (для клавиатуры и мыши) и VGA, а также шесть разъемов USB.
ASRock 960GM/U3S3 FX имеет форм-фактор microATX, благодаря чему она может быть установлена в компактном корпусе. Она поддерживает пассивное системное охлаждение и имеет основной разъем питания 24-pin и разъем питания процессора 4-pin.
В целом, ASRock 960GM/U3S3 FX предлагает надежную и функциональную основу для сборки компьютера с процессорами AMD AM3+.
Достоинства: Плату поднял с AMD FX83 (по-моему, 8 ядер 4ГГц) – всё ок, стабильная работа, память до 1600 ускорил. USB3.0 и утилиты – круто. Проц не гонял, биос с фантазиями :)))
Отдельно за включение пробелом на клаве, даже не подходя – супер удобство.
Недостатки: Греется 760-й чипсет. Радиатор неплох, но я обдув добавил. Температура до 70-80, не измерял, но пальцы жгет. Игры тормозят через 5-10 минут – перегрев моста или что-то ещё. Менял всё, торможение постоянно.
Комментарий: В целом, кроме игр – ок. Но играть неудобно, ищу альтернативу. MSI 760GMA-P34 (FX) – взгляд, туда переход. MSI топ по стабильности, ничего не греется и не виснет.
Достоинства: Материнская плата обладает широким набором разъемов. В наличии PCI-E 1x, PCI-E 2.0 16x, PCI, SATA2, SATA3, IDE и встроенное видео, а также восемь портов USB2 и два порта USB3. Для меня это настоящая находка.
Недостатки: Единственный недостаток, который я обнаружил, заключается в том, что TB-тюнер, установленный в слоте PCI, мешает доступу к разъему Front Audio Panel. Это недоразумение в дизайне.
Комментарий: Я не провожу разгонку, не играю в игры, и даже в самые жаркие дни лета мой компьютер не перегревается (в комнате до +30-35 градусов). Он работает круглосуточно без перебоев. Моя система включает в себя процессор AMD Athlon II X3, память Corsair XMS3 объемом 2x4 гигабайта и SSD PLEXTOR M6S PX-128M6S. Использую его уже полгода, и он продолжает прекрасно справляться со всеми моими задачами.
Достоинства: Отсутствие преимуществ
Недостатки: Проблемы с совместимостью процессоров FX-серии, возможно, даже дефектная материнская плата.
Глюки с портами SATA: Только 2 из 6 портов SATA6 работают, остальные 4 порта SATA3 не обнаруживают устройства (возможно, это специфика моей платы).
Комментарий: Я купил эту материнскую плату б/у и прошил ее последней версией BIOS. Она успешно запускается с процессором FX-4100 (TDP 95 Вт), но при нагрузке, например, в играх, происходит перегрев питания материнской платы, что приводит к сильным сбоям в производительности (снижение FPS с 100 до 20-30 кадров с интервалами в 15-20 секунд). Попытался уменьшить напряжение и множитель процессора в BIOS, чтобы установить частоту на уровне 3200 МГц, и это позволило плате работать стабильно.
Однако с двухъядерным Phenom X2 эта материнская плата работает нормально без необходимости внесения изменений в BIOS.
Достоинства: Когда решал выбор, меня радовало наличие SATA 3 6Gb/s портов, что, безусловно, положительно.
Недостатки: Но вот с нагревом у материнской платы есть проблема, и чип поднимается до 90 градусов, достигая AUX, что приводит к неприятным последствиям - материнская плата начинает тормозить и показывать нестабильную работу.
Комментарий: Изначально купил эту материнскую плату как более бюджетный вариант. Однако, в конечном итоге, это решение оказалось неудачным. Возможно, из-за перегрева или по какой-то еще причине, материнская плата повредила мой процессор. С ней постоянно возникали сбои, вплоть до синего экрана смерти. После тестирования стало ясно, что 3 или 4 ядра вообще не работают.
В итоге я решил заменить эту материнскую плату на Asus M5A78L-M USB3. В нее нет SATA 6, но она работает стабильно. Температура даже на максимальной нагрузке не поднимается выше 40 градусов. Даже разогнал свой процессор AMD FX 8350 до 4.8 ГГц, и всё работает без сбоев и проблем.
Достоинства: У меня уже пол года работает материнская плата с поддержкой SATA3 и USB3. Не сталкнулся с какими-либо проблемами, все функционирует безупречно.
Недостатки: Однако, мне не нравится отсутствие официальной поддержки процессоров FX с тепловым пакетом 125. Но мне дает надежду то, что сокет платы черного цвета и в системе питания установлены хорошие конденсаторы.
Комментарий: Я решил рискнуть и поменять свой процессор на FX 8320 или 8350. Когда я это сделаю, я обязательно напишу о его работе. В общем, я решился на этот шаг и надеюсь, что все будет в порядке.
Достоинства: Моя новая материнская плата просто отличная! Все работает как часы, и даже не пришлось возиться с установкой панели и драйверов, они уже были на месте.
Недостатки: Не могу найти ни одного недостатка.
Комментарий: У меня процессор FX 4300 и две плашки оперативной памяти по 4 гигабайта и 1600 мегагерц, и с этой материнской платой все просто летает!
Достоинства: Прекрасно функционирует.
Недостатки: Нет.
Достоинства: Отсутствие недостатков.
Недостатки: Нет.
Комментарий: Материнская плата работает отлично, никаких проблем не обнаружено.
