Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
Сокет | LGA1200 |
Поддерживаемые процессоры | Intel Core 10th Gen |
Поддержка многоядерных процессоров | есть |
Чипсет
Чипсет | Intel H470 |
BIOS | AMI |
Поддержка EFI | есть |
Поддержка SLI/CrossFire | нет |
Память
Память | DDR4 DIMM, 2133-2933 МГц |
Количество слотов памяти | 2 |
Поддержка двухканального режима | есть |
Максимальный объем памяти | 64 ГБ |
Дисковые контроллеры
IDE | нет |
SATA | количество разъемов SATA 6Gb/s: 4, RAID: 0, 1, 5, 10 на основе Intel H470 |
Количество слотов M.2 | 2 |
Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Тип слотов M.2 | Ultra M.2, Key M, 2260/2280; Key E |
Слоты расширения
Слоты расширения | 1xPCI-E x16, 2xPCI-E x1 |
Поддержка PCI Express 3.0 | есть |
Аудио/видео
Звук | 7.1CH, HDA, на основе Realtek ALC897 |
Сеть
Ethernet | 1000 Мбит/с, на основе Intel I219V |
Подключение
Наличие интерфейсов | 14 USB, 1xCOM, D-Sub, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь), LPT |
Разъемы на задней панели | 6 USB, D-Sub, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin |
Тип системы охлаждения | пассивное |
Дополнительные параметры
Форм-фактор | microATX |
Комплектация | заглушка для задней панели ввода/вывода, 2 x кабеля SATA, 2 винта для разъемов M.2 |
Описание модели

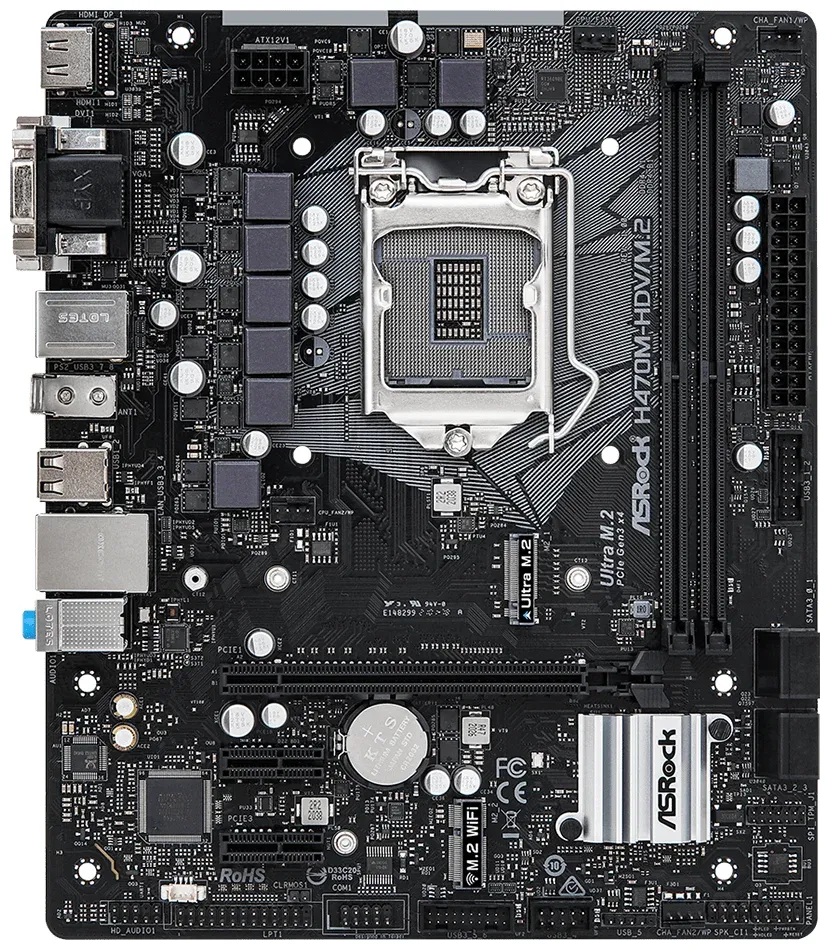

Материнская плата ASRock H470M-HDV/M.2 предназначена для процессоров Intel Core 10-го поколения с сокетом LGA1200. Она поддерживает многоядерные процессоры и оснащена чипсетом Intel H470. Благодаря поддержке EFI и наличию BIOS от AMI, плата обеспечивает стабильную и надежную работу.
В плата встроены 2 слота памяти DDR4 DIMM, с поддержкой двухканального режима. Максимальный объем памяти составляет 64 ГБ. Для хранения данных предусмотрены 4 разъема SATA 6Gb/s, с возможностью создания RAID-массивов 0, 1, 5, 10 на основе Intel H470. Кроме того, имеются 2 слота M.2, поддерживающих интерфейсы PCI-E и SATA 3.0.
В плата встроены слоты расширения: 1 PCI-E x16 и 2 PCI-E x1, которые поддерживают PCI Express 3.0. Для обеспечения качественного звука используется аудиочип Realtek ALC897, поддерживающий 7.1CH HDA. Сетевой интерфейс основан на чипе Intel I219V и обеспечивает скорость до 1000 Мбит/с.
Плата оснащена различными интерфейсами, включая 14 портов USB, D-Sub, DVI, HDMI, Ethernet, PS/2 для клавиатуры и мыши, а также LPT. На задней панели имеются 6 портов USB, D-Sub, DVI, HDMI, Ethernet, PS/2 для клавиатуры и мыши. Для подключения питания используются разъемы 24-pin и 8-pin.
ASRock H470M-HDV/M.2 имеет форм-фактор microATX, что позволяет установить ее в компактные системные блоки. Комплектация платы включает заглушку для задней панели ввода/вывода, 2 кабеля SATA и 2 винта для разъемов M.2. Благодаря своим характеристикам и функциональности, данная модель является надежной основой для построения современной системы.
Достоинства: Цена - хорошее соотношение цена/качество.
Наличие слота для nVme m.2 SSD, что обеспечивает быструю работу.
Недостатки: Отсутствие поддержки процессоров на Comet Lake Refresh из коробки.
Комментарий: Обратите внимание! На этой материнской плате, а также на аналогичных с таким же чипсетом, не поддерживаются процессоры Comet Lake Refresh при версии BIOS P 1.20. После установки видеодрайверов возникает 5 коротких сигналов и экран становится черным. Однако, при отключении nVme SSD, экран заработал. Решением проблемы стало обновление BIOS до версии P 1.40. Важно отметить, что эта проблема не уникальна для Asrock и распространена и на других производителях.
Достоинства: Материнская плата компактная, все разъемы и порты в наличии.
Недостатки: Звук от встроенного аудиочипа Realtek не впечатляет.
Эта материнская плата очень аккуратная и компактная. У нее есть m2 порт, но учтите, что есть версия без него. Если ваш процессор поддерживает частоту памяти 3200 мгц, рассмотрите вариант старшего брата H510. Единственное, что меня разочаровало, это качество звука от встроенной звуковой карты Realtek. Звук кажется плоским, без низов и верхов, как будто частоты обрезаны. Не особо заядлый аудиофил, но это сразу бросилось в уши. К сожалению, в драйверах нет никаких эквалайзеров. Но, думаю, эту проблему можно решить.
Достоинства: Хорошая цена.
Есть 2 разъема для m.2.
Недостатки: Отсутствие портов для подсветки.
Комментарий: Приятно удивлен ценой и наличием 2 разъемов m.2. Но, к моему недопониманию, отсутствуют порты для подсветки. В следующий раз буду внимательнее.
Конечно, вот переработанный отзыв:
Достоинства: Приличное питание.
Недостатки: Ничего пока не заметно, VRM остается прохладным.
Комментарий: Для моего i3 10100F это идеальный выбор. Можно переходить на i5 10400F, но i7 уже не вариант.
Достоинства: Я использовал эту материнскую плату некоторое время и не смог найти каких-либо заметных достоинств.
Недостатки: Основным недостатком было то, что плата была ревизии M2, и она не поставлялась с креплением, которое пришлось долго искать. Был вынужден заказать его из Китая, что заняло довольно много времени и усилий. Было бы гораздо удобнее, если бы крепление было в комплекте.
Комментарий: Теперь, когда я уже использовал эту материнскую плату и не могу вернуть ее, я планирую попробовать заменить диск с креплением, который есть в комплекте с другой платой. Надеюсь, это решит проблему. Но в любом случае, я был разочарован отсутствием крепления в комплекте и неудобствами, связанными с его приобретением.
Достоинства: Приличная бюджетная плата. Ничего лишнего, но за свои деньги вполне себе. Идеально для моего 10400.
Недостатки: Никаких проблем не выявил.
Комментарий: Отличное бюджетное решение. Идеально подходит для хакинтоша. Монтерей устанавливается и работает без нареканий.
Достоинства: Качественная и удобная материнская плата.
Без повреждений, всё в порядке.
Недостатки: Отсутствие лишних наворотов.
Подходит для бюджетной сборки ПК с DDR4 и разъёмом M.2.
