Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
| Сокет | LGA1151 |
| Поддерживаемые процессоры | Intel Xeon E3-1200 v5/Core i3/Pentium/Celeron |
| Поддержка Hyper-Threading | есть |
| Поддержка многоядерных процессоров | есть |
Чипсет
| Чипсет | Intel C236 |
| BIOS | AMI |
| Поддержка EFI | есть |
| Поддержка SLI/CrossFire | нет |
Память
| Память | DDR4 DIMM, 1600-2133 МГц |
| Тип памяти | только ECC |
| Количество слотов памяти | 4 |
| Максимальный объем памяти ECC | 64 ГБ |
Дисковые контроллеры
| IDE | нет |
| SATA | количество разъемов SATA 6Gb/s: 8, RAID: 0, 1, 5, 10 |
| Количество слотов M.2 | 1 |
| Тип слотов M.2 | PCI-E 3.0 x2 |
Слоты расширения
| Слоты расширения | 2xPCI-E x8, 1xPCI-E x4 |
| Поддержка PCI Express 3.0 | есть |
Аудио/видео
| Звук | нет |
| Встроенный видеоадаптер | есть, на основе Aspeed AST2400 |
Сеть
| Ethernet | 4x1000 Мбит/с, на основе Intel I210-AT |
Подключение
| Наличие интерфейсов | 11 USB, из них 5 USB 3.0 (2 на задней панели), 2xCOM, D-Sub, 4xEthernet |
| Разъемы на задней панели | 4 USB, из них 2 USB 3.0, 1xCOM, D-Sub, 4xEthernet |
| Основной разъем питания | 24-pin |
| Разъем питания процессора | 8-pin |
| Тип системы охлаждения | пассивное |
Дополнительные параметры
| Форм-фактор | microATX |
| Для сервера | есть |
| Дополнительная информация | 1 порт RJ45 предназначен для IPMI |
Описание модели

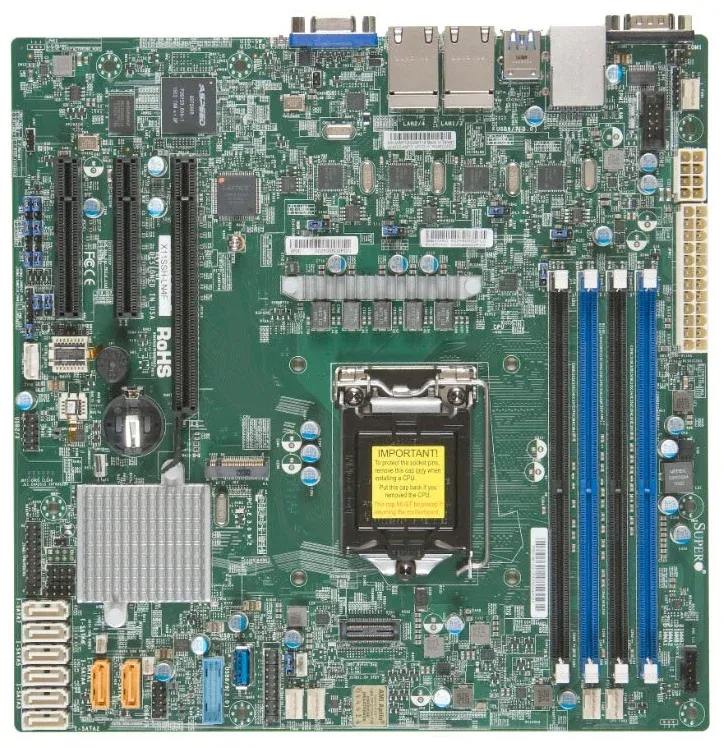

Материнская плата Supermicro X11SSH-LN4F обладает следующими характеристиками. Она имеет один слот M.2, что позволяет установить одну SSD-накопитель с интерфейсом PCI-E 3.0 x2. Также на плате имеется 4 слота памяти, поддерживающие только ECC тип памяти DDR4 DIMM с тактовой частотой от 1600 до 2133 МГц.
Материнская плата совместима с процессорами Intel Xeon E3-1200 v5/Core i3/Pentium/Celeron и оснащена встроенным видеоадаптером на основе Aspeed AST2400, что позволяет использовать плату без необходимости установки дополнительной видеокарты.
Supermicro X11SSH-LN4F обладает 4 портами Ethernet, основанными на чипе Intel I210-AT, с максимальной скоростью 1000 Мбит/с каждый. Поддерживается также PCI Express 3.0, что обеспечивает высокую пропускную способность данных и поддержку многоядерных процессоров.
Плата имеет 8 разъемов SATA 6Gb/s с возможностью создания массивов RAID 0, 1, 5, 10 для обеспечения безопасности данных. Задняя панель оснащена 4 портами USB (включая 2 порта USB 3.0), 1 портом COM, разъемом D-Sub и 4 портами Ethernet.
Supermicro X11SSH-LN4F поддерживает технологию Hyper-Threading, что позволяет процессору выполнять несколько потоков одновременно, и имеет форм-фактор microATX, что делает ее подходящей для использования в небольших серверных системах.
Слоты расширения включают 2 слота PCI-E x8 и 1 слот PCI-E x4. Плата имеет дополнительный порт RJ45 для подключения IPMI. Она также поддерживает EFI для удобного настройки системы.
Основной разъем питания составляет 24-pin, а разъем питания процессора - 8-pin. Благодаря пассивной системе охлаждения, плата работает бесшумно. Она не поддерживает SLI/CrossFire для использования нескольких видеокарт одновременно.
Достоинства: У этой материнской платы присутствует функция IPMI Это очень удобно, особенно для тех, кто работает в удаленных местах или не всегда имеет физический доступ к серверу.
Недостатки: Мне довелось столкнуться с некоторыми проблемами при использовании данной материнской платы. Она неправильно функционировала под разными операционными системами и с разными драйверами. В общем, она вела себя не так, как ожидалось от серверной платы. Возможно, это была проблема только с моим экземпляром.
Комментарий: Я остался разочарован данным изделием. Из-за различных глюков, я был вынужден установить отдельную дискретную видеокарту, чтобы плату можно было использовать. Но, конечно, для серверов это не самое лучшее решение.
