Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
Сокет | LGA1151 v2 |
Поддерживаемые процессоры | Intel 9th/8th Gen Core/Pentium Gold/Celeron |
Поддержка многоядерных процессоров | есть |
Чипсет
Чипсет | Intel Z390 |
BIOS | AMI |
Поддержка EFI | есть |
Поддержка SLI/CrossFire | нет |
Память
Память | DDR4 DIMM, 2133-4600 МГц |
Количество слотов памяти | 2 |
Поддержка двухканального режима | есть |
Максимальный объем памяти | 32 ГБ |
Дисковые контроллеры
IDE | нет |
SATA | количество разъемов SATA 6Gb/s: 4, RAID: 0, 1, 5, 10 на основе Intel Z390 |
Количество слотов M.2 | 2 |
Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Тип слотов M.2 | Key M, 2260/ 2280 |
Слоты расширения
Слоты расширения | 1xPCI-E x16 |
Поддержка PCI Express 3.0 | есть |
Аудио/видео
Звук | 7.1CH, HDA, на основе Realtek ALC892 |
Сеть
Ethernet | 1000 Мбит/с, на основе Realtek 8111H |
Wi-Fi | 802.11ac |
Bluetooth | есть |
Подключение
Наличие интерфейсов | 10 USB, 6 USB 3.1 (4 на задней панели), выход S/PDIF, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Разъемы на задней панели | 6 USB, оптический выход, DisplayPort, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin |
Тип системы охлаждения | пассивное |
Дополнительные параметры
Форм-фактор | mini-ITX |
Игровая | есть |
Комплектация | 2 кабеля SATA, кабель расширения RGB LED, набор для антенны, мостик SLI, винт для M.2, загрушка тыловых портов корпуса |
Разъем подключения ленты RGB | есть |
Гарантийный срок | 36 мес. |
Описание модели

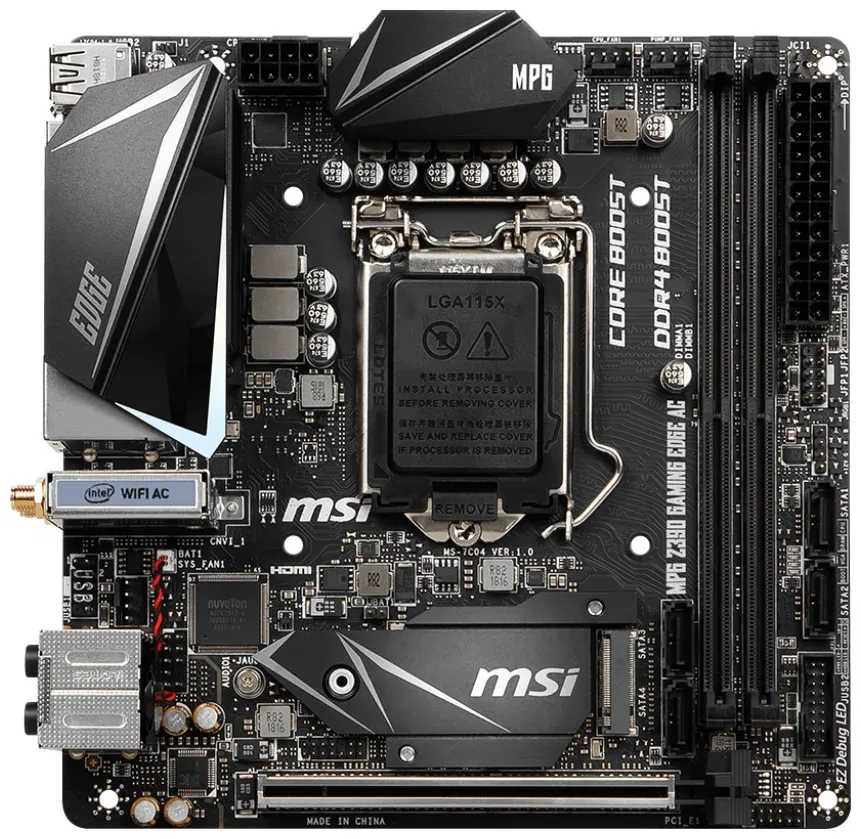

Материнская плата MSI MPG Z390I GAMING EDGE AC является компактной моделью mini-ITX формата, что делает ее отличным выбором для создания компактных игровых систем. Она оснащена сокетом LGA1151 v2, который поддерживает процессоры Intel 9-го и 8-го поколений, включая Core, Pentium Gold и Celeron. Материнская плата поддерживает двухканальный режим работы памяти DDR4 DIMM с частотой до 4600 МГц и максимальным объемом 32 ГБ.
На плате имеются 2 слота M.2 для подключения быстрых накопителей с интерфейсами PCI-E и SATA 3.0, а также 4 разъема SATA 6Gb/s для подключения жестких дисков и SSD с возможностью создания RAID-массивов. Поддержка PCI Express 3.0 обеспечивает возможность установки одной видеокарты в слоте PCI-E x16.
Звуковая подсистема на основе кодека Realtek ALC892 обеспечивает воспроизведение 7.1CH звука высокого качества, а встроенный сетевой контроллер Realtek 8111H обеспечивает подключение к сети Ethernet с скоростью 1000 Мбит/с. Также материнская плата оснащена модулем Wi-Fi 802.11ac и Bluetooth для беспроводного подключения.
Наличие 10 USB-портов, включая 6 портов USB 3.1 на задней панели, позволяет подключить большое количество периферийных устройств. На задней панели также имеются разъемы для подключения клавиатуры и мыши PS/2, аудиовыход S/PDIF, порты HDMI и DisplayPort для подключения мониторов, а также разъем Ethernet для подключения сетевого кабеля.
В комплект поставки входят необходимые кабели и аксессуары, включая кабели SATA, кабель расширения RGB LED, набор для антенны, мостик SLI, винт для крепления накопителя M.2 и загрушка тыловых портов корпуса. Материнская плата имеет гарантийный срок 36 месяцев. В целом, MSI MPG Z390I GAMING EDGE AC представляет собой мощную и компактную плату, идеальную для игровых систем.
Сначала о достоинствах. Мне очень понравилась компактность данной материнской платы. Она идеально вписалась в мой небольшой корпус, не занимая много места. Еще одним плюсом является возможность разгона. Благодаря этому, я смог выжать максимальную производительность из своего процессора. Хочу отметить удобный биос, который позволяет мне настроить все необходимые параметры. Конечно, качество данной платы. Уверен, что она прослужит мне долгое время.
Первым минусом является цена. Действительно, за полноразмерную плату пришлось бы заплатить всего на 2 тысячи больше. Для некоторых может быть небольшим разочарованием. Еще одним недостатком является встроенный звук. Лично для меня звук оказался посредственным, поэтому пришлось расстаться со своей pci-e звуковой картой. Но это скорее мои индивидуальные придирки. Верхний М2 диск нагревается от радиатора чипсета, что я решил, установив радиатор на него. Еще я заметил не совсем удобное подключение разъемов USB панели и гнезд наушников с корпуса, но это тоже несущественная проблема.
В итоге, я рекомендую данную материнскую плату тем, у кого небольшой корпус. Смог разогнать память и процессор, установить два М2 диска - все, что мне было нужно в 2020 году. Однако, если вам нужна полноразмерная плата, то лучше обратить внимание на альтернативные варианты, которые стоят немного дороже.
Достоинства: Цена приемлемая.
Комплектация полная.
Система виртуальной памяти и питания превосходит з390 (даже лучше стрикса и аоруса).
Недостатки: Отсутствует порт 5V для адресной подсветки.
Нет встроенной подсветки на самой плате.
Встроенный Wi-Fi модуль довольно слаб.
Странный контроль вентиляторов, особенно помпы.
Издает писк в зоне виртуальной памяти при напряжении процессора менее 1.15.
Комментарий: Материнская плата отличная за свою цену! Идеальна для разгона среди мини-390. Требует меньше напряжения для аналогичных частот. Непонятно, почему не добавили порт 3пин для подсветки. Ещё один момент - зона виртуальной памяти свистит при низком напряжении. Возможно, со временем пройдет, но есть сомнения. Проблема точно не в блоке питания и других комплектующих. Отдельное уважение сотруднице магазина ДНС в Москве! Были проблемы с глазами, сама предложила проверить сокет на наличие погнутых ножек.
Достоинства: Хороший разгон процессоров без дополнительного обдува.
Высокие позиции в рейтинге разгона оперативной памяти.
2 слота m2.
Двухдиапазонный WiFi & BT 5.0.
3 разъема для вентиляторов, управляемые.
Колодка для внутренних USB2.0.
Приятный внешний вид.
Недостатки: Отсутствие USB type-C.
"Старый" WiFi со скоростью до 344 Мбит/с.
Устаревший звуковой кодек.
Одноцветные диагностические светодиоды.
Отсутствие радиатора для m2.
Отсутствие RGB-подсветки, только разъем для неадресной 12 В RGB ленты.
Минималистичный комплект поставки.
Комментарий: Отличная плата для сборки компактной системы на LGA1151-2 с хорошим разгоном. Несмотря на недостатки, они не слишком критичны.
Достоинства: Материнская плата - крепкая штучка! Встроенный wifi и блютуз — кайф для связи без проводов. Подсветка под контролем, как босс! Два слота под M.2 накопителя — удобно, как два пальца об асфальт. Биос не запутать — просто и понятно. И еще, можно покрутить гаечки для разгона, если захочется побаловаться с производительностью.
Недостатки: Один M.2 сзади — но это, понимаешь, для некоторых корпусов минус. Но мне, с моим IN WIN A1, вообще фиолетово.
Комментарий: Мой комп: IN WIN A1, Core i9-9900, Kingston HyperX Predator 32Гб (2 планки по 16Гб), Palit GeForce RTX 3060 Ti, два M.2 и два диска по 2Тб в зеркале. Да, это монстр, и он крутит всё, как на ладони. Работает без нареканий!
Достоинства: Компактная и минималистичная, без излишеств. Отсутствие ярких подсветок. Тихая в работе. Удобный БИОС. Поддерживает память до 32Гб DDR4 4600 МГц. 8-пиновый разъем для процессора. 7 фаз питания.
Недостатки: Единственный минус – цена.
Комментарий: Искал материнскую плату с WiFi и не прогадал. Хорошо взаимодействует с Кенетик Гига по WiFi. Мог бы взять полноразмерную за 1900 рублей дороже, но мне не нужны 4 планки памяти и два слота PCI-E.
Достоинства: Удобный BIOS для легкого разгона.
Хороший разгон процессора и ОЗУ.
Встроенный Wi-Fi и Bluetooth.
Качественная пайка электронных компонентов.
Антенны Wi-Fi в виде рожек.
Недостатки: Отсутствие разъема Type-C для подключения дисплея.
Комментарий: Отличная материнская плата с удобным BIOS, позволяющим легко разогнать процессор и ОЗУ. Мой i5 9600k без проблем работает на 5ГГц. Плата тихая, без писка дросселей, что для меня важно. Изначально рассматривал ASRock, но узнав о проблемах с писком дросселей и программным обеспечением, пересмотрел выбор в пользу MSI, и не пожалел.
Отдельно радует дизайн антенн Wi-Fi в виде рожек, обеспечивающих отличную работу по воздуху. В целом, отличный вариант для сборки мощного мини ПК.
Достоинства: Материнская плата выше всяких похвал. Моя конфигурация с процессором i5 9600kf работает идеально на максимальной мощности 4.5 ГГц. Оперативная память 3466 МГц стабильно работает с вольтажем 1.36. Прошивка BIOS легко настраивается и понятна.
Недостатки: Не обнаружил никаких проблем, нет ни звуковых ни визуальных дефектов.
Комментарий: Я настоятельно рекомендую эту материнскую плату. На ней моя система работает безупречно, и у меня нет никаких нареканий к качеству данного производителя.
Достоинства: Материнская плата MSI оказалась качественной вещью. Приобрел ее взамен Gigabyte Z390 Aorus PRO, потому что разгон на предыдущей плате был далеко не идеален.
Недостатки: Однако следует отметить, что эта плата требует правильного кабель-менеджмента, иначе могут возникнуть проблемы.
Комментарий: Сравнивая MSI с Gigabyte, могу сказать, что здесь все проще, особенно в плане разгона. Например, у меня получилось установить максимальные частоты памяти, которые ранее мне удалось достичь только на материнской плате Asus, которая принадлежит моему знакомому. Если у вас i3 процессор, то я не могу дать оценку разгону CPU, так как не имею опыта в этом вопросе.
В целом, я рекомендую эту материнскую плату MSI. На форумах также встречаются положительные отзывы, что подтверждает ее качество.
P.S. Прикрепил фотографии с данными из AIDA 64, чтобы продемонстрировать работу материнской платы MSI.
P.P.S. Важно отметить, что на форумах пользователи пишут положительные отзывы о данной плате, что подтверждает ее надежность.
Достоинства: Компактный размер, стандарт для mini ITX.
Встроенный Wi-Fi и Bluetooth.
Понятный BIOS.
Недостатки: Гнездо 24-pin слишком близко к оперативной памяти, пришлось подпиливать кабель (см. Фото). Проблема особенно заметна с оперативной памятью G-Skill Trident Z. В этом отношении ASUS реализовали это лучше.
Отсутствие разъема Type-C.
Отсутствие радиатора на M.2.
Комментарий: Плата отличная, хотя есть небольшие недочеты.
Достоинства: Материнская плата великолепна - нет никаких детских подсветок. У неё 6+1 фаза питания с радиаторами, и самое главное - она работает безупречно, как часы.
Недостатки: Единственное, что хотелось бы, это радиатор для второго накопителя (M.2).
Комментарий: Связал эту плату с процессором i7 8700 (без К) и разогнал память HyperX Predator 3333 с чипами Samsung B-Die до 3600 МГц с CAS16 задержками. Результаты впечатляют!
