Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Производитель | MSI |
Сокет | LGA1700 |
Название чипсета | Intel Z690 |
Форм-фактор | mini-ITX |
Производитель процессора | Intel |
Тип памяти | DDR5 DIMM |
Поддержка PCI Express | 5.0 |
Беспроводные интерфейсы | Bluetooth, Wi-Fi 802.11ax |
Разъемы на задней панели | DisplayPort, HDMI |
Поддержка SLI/CrossFire | нет |
Процессор
Производитель процессора | Intel |
Сокет | LGA1700 |
Поддерживаемые процессоры | Intel 12th Gen Core/Pentium Gold/Celeron |
Количество сокетов | 1 |
Чипсет
Производитель чипсета | Intel |
Название чипсета | Intel Z690 |
Поддержка SLI/CrossFire | нет |
Память
Количество слотов памяти | 2 |
Тип памяти | DDR5 DIMM |
Максимальная частота памяти | 6400 МГц |
Максимальный объем памяти | 64 ГБ |
Режим работы оперативной памяти | двухканальный |
Слоты расширения
Поддержка PCI Express | 5.0 |
Количество слотов PCI-E x16 | 1 |
Контроллеры накопителей
Контроллер IDE | нет |
Общее количество разъемов SATA | 4 |
Количество разъемов SATA 6Gb/s | 4 |
Чип SATA RAID | Intel Z690 |
Режим работы SATA RAID | 0, 1, 5, 10 |
Количество слотов M.2 | 3 |
Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Тип слотов M.2 | Key M, 2280 |
Сеть
Контроллер Ethernet | 2.5 Гбит/с |
Чипсет Ethernet | Inte I225V |
Беспроводные интерфейсы | Bluetooth, Wi-Fi 802.11ax |
Аудио/видео
Звук | HDA |
Производитель звукового чипа | Realtek |
Звуковой чип | Realtek ALC4080 |
Звуковая схема | 7.1 |
Разъемы ввода/вывода
Количество разъемов USB на задней панели | 6 |
Разъемы на задней панели | DisplayPort, HDMI |
Дополнительные параметры
Тип системы охлаждения | пассивное |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin |
Форм-фактор | mini-ITX |
Тип комплектации | Retail |
Описание модели

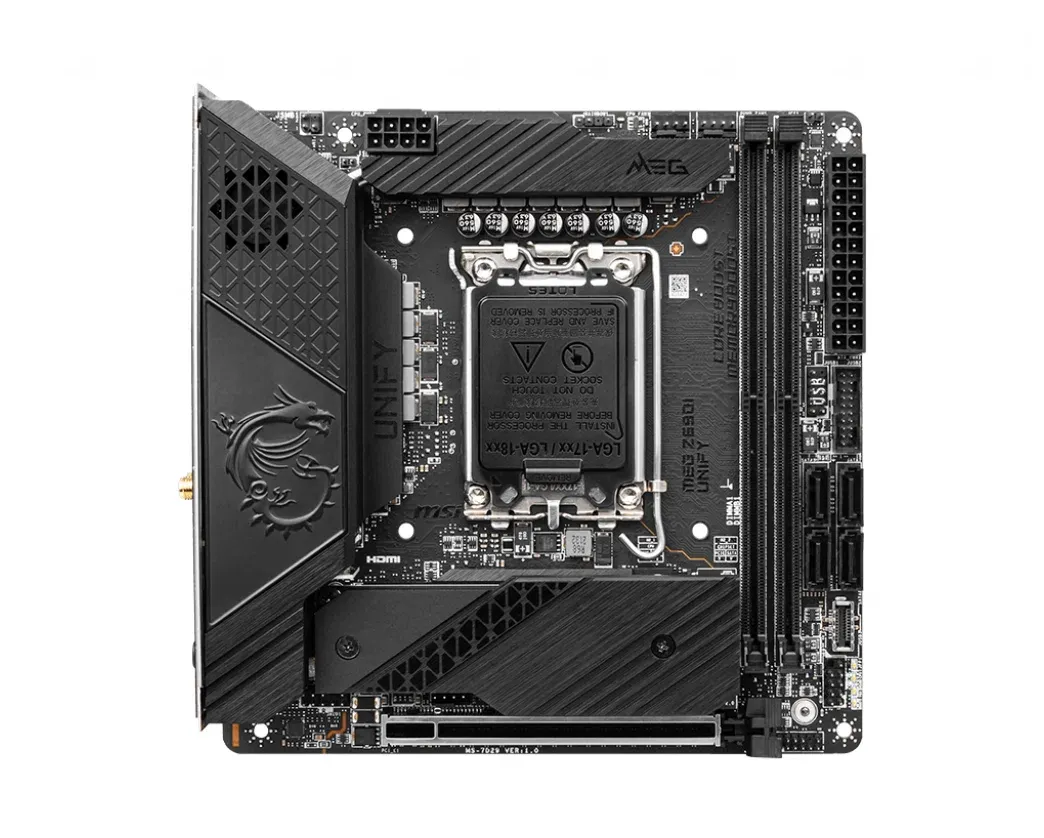

Представляем MSI MEG Z690I UNIFY, мощную и многофункциональную материнскую плату на базе новейшего чипсета Intel Z690! Эта плата форм-фактора mini-ITX обеспечивает высокую производительность и надежность, что делает ее идеальной для игр и создания контента.
В основе MEG Z690I UNIFY лежит чипсет Intel Z690, который поддерживает новейшие процессоры Intel Core 12-го поколения. Процессор с разъемом LGA1700 совместим как с процессорами Pentium Gold, так и с процессорами Celeron, что обеспечивает универсальность и гибкость для сборки. Имея всего одну розетку, у вас будет достаточно места для расширения и настройки.
MEG Z690I UNIFY может похвастаться впечатляющими возможностями памяти, оснащенными двумя слотами DDR5 DIMM, которые поддерживают до 64 ГБ ОЗУ на частоте до 6400 МГц. Оцените плавную и бесперебойную работу благодаря двухканальной архитектуре памяти. Кроме того, благодаря интеграции памяти Intel Optane вы можете ускорить загрузку и повысить общую скорость отклика системы.
Для хранения данных MEG Z690I UNIFY предлагает четыре порта SATA III и три слота M.2, поддерживающие интерфейсы PCIe и SATA. Слоты M.2 оснащены типами M и 2280, что обеспечивает достаточно места для хранения данных. Кроме того, MEG Z690I UNIFY оснащен встроенным RAID-контроллером Intel Z690 SATA, что обеспечивает гибкую конфигурацию хранилища и улучшенную защиту данных.
Что касается подключения, MEG Z690I UNIFY оснащен встроенными модулями Wi-Fi 802.11ax и Bluetooth 5.0, обеспечивающими бесперебойное беспроводное соединение и высокую скорость передачи данных. Для проводных сетей MEG Z690I UNIFY оснащен контроллером Gigabit Ethernet на базе чипа Inte I225V, обеспечивающим молниеносное и надежное сетевое подключение.
MEG Z690I UNIFY также превосходит аудио- и видеовозможности благодаря Realtek ALC4
Достоинства: Плата mini-ITX – топ! В паре с процессором 13700KF работает идеально. Поддерживает тройные M.2 SSD, что удивительно для такого размера. Удобный биос, легко разгонять процессор и оперативную память. Прочная конструкция с большой металлической пластиной на обратной стороне, не гнется.
Недостатки: Есть всего один разъем для корпусных вентиляторов (но можно разветвитель использовать, хотя управление скоростью будет общим). Только один разъем ARGB.
Комментарий: При подключении двух M.2 SSD немного нагревается PCH до 60 градусов, но это нормально для такой компактной платы. Отсутствие подсветки – для меня плюс. Богатый комплект поставки: Наклейки, отвертка-брелок, антенна Wi-Fi, щетка для чистки от пыли.
Достоинства: Я в полном восторге от этой материнской платы! Качество исполнения на высшем уровне, комплектация просто впечатляет. И портов у неё много, так что можно подключить все необходимые устройства без проблем. Особенно мне понравился наличие бэкплейта снизу и стильных радиаторов. Это выглядит просто потрясающе!
Недостатки: У меня нет никаких нареканий по этой материнской плате, я не могу найти никаких недостатков.
Комментарий: Я купил эту материнскую плату несколько месяцев назад и собираю свой компьютер постепенно, добавляя по одной детали каждый месяц. Плату я заказывал у знакомого из Армении, и получил её 21 февраля 2023 года. Все комплектующие, которые я покупаю, оригинальные и отправляются мне почтой. Но только сегодня у меня появилась возможность потестировать материнскую плату, так как только сегодня мне доставили память (Corsair Dominator DDR5 6000Mhz). Установка платы была легкой, она запустилась без проблем. Пока я не могу провести полное тестирование, так как я арендовал 12-ю серию процессора у знакомого, чтобы обновить BIOS и проверить работоспособность памяти и материнской платы.
Достоинства: Отличное качество.
Улучшил производительность процессора и оперативной памяти.
Долго ждал наличие, но это оправдалось.
Недостатки: Требуется обновление BIOS для стабильной работы. Старые версии вызывали проблемы, но после установки новой все налаживается.
Достоинства: У меня стоит актуальный топовый чипсет.
Поддерживает DDR5, что круто.
Нет никаких глюков и багов.
Удобный и привычный BIOS (на мой взгляд).
Недостатков по моему мнению нет.
Комментарий: Есть пара вещей, о которых хочу упомянуть, хотя они не считаются для меня недостатками, но могут быть полезными знаниями:
При установке SSD пришлось немного потрудиться с термопрокладками, чтобы подогнать их под штатный радиатор. Вышло не самым элегантным способом, но если у кого-то есть более изящное решение, буду благодарен за совет.
Кажется, что материнская плата менее жесткая по сравнению с Z490i. Она немного прогибается даже при небольшом давлении. Хотя, возможно, это мое субъективное восприятие, так как у меня уже нет Z490i для сравнения.
Чипсет нагревается в простое до 60 градусов.
В целом, это отличная материнская плата, работает без проблем. За полгода обновили BIOS всего 2-3 раза, что тоже хорошо.
Достоинства: Материнская плата имеет 3 слота M.2 (2 из них поддерживают 4.0), а также 4 порта SATA.
Хорошие температурные показатели.
Поддержка DDR5 без необходимости в сложных настройках.
Удобный BIOS от MSI (хотя это может быть субъективным).
Недостатки: Пока не обнаружено серьезных недостатков. Небольшая сложность при установке памяти и видеокарты.
Комментарий: Я долго ждал появления одной из двух ITX материнских плат - Gigabyte или этой. Был приятно удивлен, что первой появилась именно эта модель, и она оказалась наилучшей по характеристикам среди конкурентов. Память работала корректно сразу после установки, не пришлось обновлять BIOS. Даже после обновления BIOS проблем не возникло. Это отличная материнская плата!
Достоинства: Компактная.
Недостатки: Проблемы с сборкой, материнская плата пришла бракованной и без одного провода в комплекте. Пришлось делать возврат.
Комментарий: Пришлось заменить на GIGABYTE Z690I AORUS ULTRA, так как нужна была срочная замена, а аналогов в городе не нашлось.
