Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
Сокет | LGA1151 v2 |
Поддерживаемые процессоры | Intel 9th/8th Gen Core/Pentium Gold/Celeron |
Поддержка многоядерных процессоров | есть |
Чипсет
Чипсет | Intel Z390 |
BIOS | AMI |
Поддержка EFI | есть |
Поддержка SLI/CrossFire | SLI/CrossFireX |
Память
Память | DDR4 DIMM, 2133-4500 МГц |
Количество слотов памяти | 4 |
Поддержка двухканального режима | есть |
Максимальный объем памяти | 64 ГБ |
Дисковые контроллеры
IDE | нет |
SATA | количество разъемов SATA 6Gb/s: 6, RAID: 0, 1, 5, 10 на основе Intel Z390 |
Количество слотов M.2 | 3 |
Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Тип слотов M.2 | Key M, 2242/ 2260/ 2280/ 22110; Key M, 2242/ 2260/ 2280; Key M, 2242/ 2260/ 2280 |
Слоты расширения
Слоты расширения | 3xPCI-E x16, 3xPCI-E x1 |
Поддержка PCI Express 3.0 | есть |
Аудио/видео
Звук | 7.1CH, HDA, на основе Realtek ALC1220 |
Сеть
Ethernet | 1000 Мбит/с, на основе Killer E2500 |
Wi-Fi | 802.11ac |
Bluetooth | есть |
Подключение
Наличие интерфейсов | 20 USB, 12 USB 3.1 (6 на задней панели), выход S/PDIF, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Разъемы на задней панели | 10 USB, 1 USB Type-C, оптический выход, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin + 8-pin |
Тип системы охлаждения | пассивное |
Дополнительные параметры
Форм-фактор | ATX |
Комплектация | 4 кабеля SATA, винт для M.2, мостик SLI, кабель LED Y, набор для антенны |
Разъем подключения ленты RGB | есть |
Срок службы | 3 г. |
Гарантийный срок | 3 г. |
Описание модели

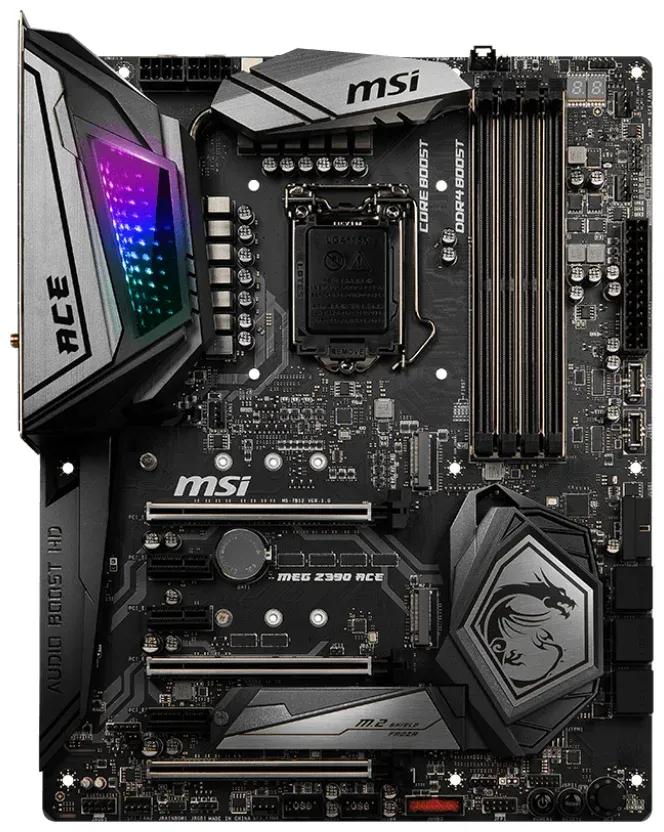

MSI MEG Z390 ACE – это материнская плата, которая поддерживает процессоры Intel 9th/8th Gen Core/Pentium Gold/Celeron. Она оснащена сокетом LGA1151 v2 и поддерживает многоядерные процессоры. Чипсет Intel Z390 и BIOS AMI обеспечивают стабильность работы системы.
Материнская плата обладает впечатляющей памятью: DDR4 DIMM с частотой 2133-4500 МГц, 4 слота памяти и поддержка двухканального режима. Максимальный объем памяти составляет 64 ГБ.
MSI MEG Z390 ACE имеет 6 разъемов SATA 6Gb/s с поддержкой RAID 0, 1, 5, 10 на основе Intel Z390 и 3 слота M.2 с поддержкой интерфейсов PCI-E/SATA 3.0 и типов слотов Key M, 2242/ 2260/ 2280/ 22110; Key M, 2242/ 2260/ 2280; Key M, 2242/ 2260/ 2280.
Она также имеет 3 слота расширения PCI-E x16 и 3 слота расширения PCI-E x1 с поддержкой PCI Express 3.0. Интерфейсы включают 20 USB, 12 USB 3.1 (6 на задней панели), выход S/PDIF, Ethernet, PS/2 (клавиатура), PS/2 (мышь). Разъемы на задней панели: 10 USB, 1 USB Type-C, оптический выход, Ethernet, PS/2 (клавиатура), PS/2 (мышь).
Кроме этого, материнская плата MSI MEG Z390 ACE оснащена звуком 7.1CH, HDA на основе Realtek ALC1220, 1000 Мбит/с Ethernet на основе Killer E2500, Wi-Fi 802.11ac, Bluetooth. Разъем подключения ленты RGB, пассивное система охлаждения, форм-фактор ATX и комплектация 4 кабеля SATA, винт для M.2, мостик SLI, кабель LED Y, набор для антенны делает эту материнскую плату идеальным выбором для настольных ПК. Гарантийный срок составляет 3 года.
Достоинства: Использованы качественные материалы
Умеренный и стильный дизайн без лишней подсветки
Удобный и функциональный BIOS
Управление через Dragon Center
Поддержка процессоров Intel 9-го поколения
Три слота под М.2 с радиатором и термопрокладками
Защита PCI-E портов и слотов оперативной памяти
Радиаторы для теплоотвода от чипсета
Множество слотов для кулеров
Встроенный Wi-Fi 2.4 и 5.0 с антенной
Цифровой POST для индикации температуры
Разнообразные способы установки BIOS
Много USB-портов, включая Type-C
Поддержка RGB и Adressable RGB
Синхронизация подсветки через Mystic Light
Недостатки: Подсветка материнской платы перекрывается воздушным кулером с радиатором
Длинные видеокарты могут скрыть логотип компании
Расположение слотов оперативной памяти может создать проблемы с широкой системой охлаждения
Хлипкие SATA-кабели в комплекте
Легко царапающаяся защита слотов под оперативную память
Один радиатор для M.2
Один ARGB-header
Неэстетичный пост-скрин при запуске ПК
Комментарий: Приобрел в декабре 2018 года. Легкая установка, но требует просторного корпуса. Температура от 32 до 50 градусов при полном охлаждении. Управление через BIOS или Dragon Center. Профили разгона и XMP легко настраиваются. Работает отлично с разными компонентами. Может показаться избыточной, но если нужны 3 слота под M.2 или много USB-выходов, - отличный выбор. Совместима с Intel 9700K, Samsung EVO 970 и RTX 2080 Gaming X Trio. В общем, отлично оправдывает свою стоимость и рекомендуется к покупке.
Достоинства: Поддержка процессоров Intel® Core™ 9/8-го поколения и памяти DDR4 до 4500 МГц.
Audio Boost HD для улучшения звука.
12 фаз питания Vcore, хорошее охлаждение VRM/Z390.
Продуманный биос с множеством настроек для разгона.
5 PWM-хедеров для вентиляторов + 1 CPU + PUMP.
Мониторинг температуры CPU на табло.
3 M.2 слота с поддержкой PCI-E x4.
Wi-Fi/BT модуль - Intel 9560 NGW.
Недостатки: Daisy chain memory layout.
Один радиатор на M.2 среднего качества.
РГБ подсветка нельзя отключить через биос, только через Dragon Center.
Некачественный дизайн подсветки, склонный к запотеванию.
Много косяков в БИОСах на разных версиях.
Не рекомендуется для серьезного разгона.
Плата поддерживает успешный разгон процессора 9900k, но имеет свои ограничения. Биос требует внимания, но при правильной настройке достигнуты стабильные результаты в играх. В будущем рассматриваю покупку платы из серии apex/extreme.
Достоинства: Поддержка последних процессоров Intel Core 9го/8го поколения.
Отличная память DDR4 до 4500 МГц (если разогнать).
Крутая аудиосистема Audio Boost HD с ESS и Nahimic для качественного звука.
Мощная фазовая система Vcore, особенно понравились 12 фаз питания.
Прекрасное охлаждение VRM и Z390.
Удобный биос с многочисленными настройками для разгона.
Хорошее управление вентиляторами через 5 PWM хедеров.
Приятный бонус - мониторинг температуры процессора на табло.
Множество слотов M.2 с поддержкой PCI-E x4.
И Wi-Fi/Bluetooth модуль Intel 9560 NGW.
Недостатки: Неудачное расположение слотов памяти (Daisy chain memory layout).
Один слабый радиатор для M.2, можно было бы лучше.
Проблемы с RGB подсветкой и некачественный дизайн.
Много ошибок и недоработок в биосе на разных версиях.
Не самая лучшая выборка для серьезного разгона.
Комментарий: Материнская плата поддерживает мощный процессор Intel Core i9-9900K, успешно разогнанный с охлаждением Fractal Design S36 Blackout и термопастой kryonaut. Результаты разгона для постоянного использования при играх:
5.0ГГц с напряжением 1.31В в BIOS VCORE.
5.1ГГц с напряжением 1.38В в BIOS VCORE.
5.2ГГц с напряжением 1.45В в BIOS VCORE.
Приведены оптимальные настройки для памяти при различных частотах. Максимальные температуры в играх остаются на приемлемом уровне. Используется сбалансированная конфигурация с другими компонентами, включая RTX3080 EVGA Ultra Gaming и G.Skill Trident память. В целом, это хорошая плата для игр, но в будущем предпочту модели apex/extreme.
Достоинства: Поддержка процессоров 9го/8го поколения Intel® Core™ 1151.
Поддержка памяти DDR4 до 4500 МГц (в режиме разгона).
Аудиосистема Audio Boost HD с выделенным аудиопроцессором и цифроаналоговым преобразователем для улучшения звука.
12 фаз питания Vcore, хорошее охлаждение VRM/Z390.
Продуманный биос с множеством настроек по OC.
5 PWM хедеров на вентиляторы, управление в биосе.
Мониторинг температуры CPU на табло.
3 M.2 слота с поддержкой PCI-E x4.
Модуль Wi-FI/BT - Intel 9560 NGW.
Недостатки: Daisy chain memory layout.
Один радиатор на m.2.
Невозможность отключения РГБ подсветки через биос.
Много косяков в БИОСах, исправлено на последних версиях.
Комментарий: Обновление май 2022: Использую материнскую плату уже три года, всё отлично. Процессор 9900k успешно разогнан с охлаждением Fractal Design S36 Blackout + kryonaut. Достигнутые параметры для игр:
5.0ГГц 1.31В BIOS VCORE [LLC-4 - в нагрузке 1.26В VCORE, 1.24В VR OUT] [AVX-0]
5.1ГГц 1.38В BIOS VCORE [LLC-4 - в нагрузке 1.34В VCORE, 1.32В VR OUT] [AVX-0]
5.2ГГц 1.45В BIOS VCORE [LLC-4 - в нагрузке 1.4В VCORE, 1.38В VR OUT] [AVX-0]
И другие настройки для оптимальной производительности. Максимальные температуры в играх на 5.0ГГц - 63С~ в non AVX, и в AVX-0 до 72С~.
Достоинства: Я купил эту материнскую плату и она просто великолепна. Но мне особенно понравился ее питальник и охлаждение зоны ВРМ. Мой процессор 9900k в разгоне на 5.0 GHz и напряжении 1.32 V без проблем выдерживает стресс-тест AIDA stress fpu. Температуры сокета, мосфетов, VR Loop 1 и 2 остаются низкими, а чипсет вообще не нагревается. За ним обследование HWiNFO64 показало идеальные результаты.
Еще одно яркое достоинство - наличие датчика пост кодов. Когда мой компьютер не запускался и на экране появлялась только черная пустота, я использовал датчик пост кодов и сразу определил проблему с загрузкой операционной системы с SSD. Это сэкономило мне много времени и помогло решить проблему быстро.
Важно отметить кнопку CMOS для быстрого сброса настроек БИОСа и возможность обновления БИОСа с флешки. На самой плате есть огромное количество настроек в БИОСе, где можно настроить систему по своему вкусу. Есть также регулятор с несколькими режимами автоматического разгона процессора, но рекомендуется осуществлять разгон вручную, так как автоматические настройки могут устанавливать завышенное напряжение.
Недостатки: Единственным недостатком может быть цена этой платы, особенно с учетом текущего курса валют. Однако, стоит понимать, что это продукт высокого класса, который предназначен для определенных целей, а не для обычных игр. Поэтому, если вам нужна материнская плата исключительно для игр, то эта модель может показаться излишней.
Комментарий: Мои впечатления только положительные и я настоятельно рекомендую эту материнскую плату. БИОС на ней очень удобный и интуитивно понятный, без каких-либо глюков. Однако, стоит отметить, что эта плата больше подходит для опытных пользователей и энтузиастов, так как предназначена для разгона.
Достоинства: Стильный дизайн и крутая подсветка.
Удобный тумблер разгона для ленивых.
Интересное охлаждение для SSD M.2 с радиатором.
Встроенный Bluetooth и Wi-Fi с антенной.
Выгодная акция по цене при покупке.
Автоматическая поддержка разгона оперативной памяти.
Удобный софт от производителя.
Эффективная аудио система.
Множество портов для всех нужд.
Рассчитана на долгосрочные апгрейды.
Недостатки: Пока не выявлены, очень доволен покупкой.
Планирую собирать дальше на этой фирме.
Жаль, что не получается собрать полный ПК как с Гигабайтом.
Комментарий: По данной цене материнская плата предлагает стиль и качество в сравнении с другими. Очень доволен покупкой и планирую продолжать собирать компьютеры на этой фирме.
Достоинства: Я купил эту материнскую плату и ни о чем не пожалел! Она имеет 12+1 фаз питания процессора Ее дизайн привлекает внимание именно своей стильностью. У нее также есть 3 слота для m2 накопителей
Недостатки: Однако, в России эта материнская плата немного дороговата по цене. Она не имеет видеовыхода, что может быть некоторым минусом для тех, кто хочет подключить монитор непосредственно к плате.
Комментарий: Для меня эта материнская плата оказалась идеальным выбором! Она идеально подходит для разгона благодаря присутствию на плате пост-карты, светодиодов отладки, а также кнопок перезагрузки и включения/выключения. В случае неудачного разгона, можно легко сбросить настройки BIOS с помощью кнопки CMOS. На плате есть регулятор разгона, но я им не пользовался, поэтому не могу точно сказать, как он работает. Тем не менее, всем, кто хочет разогнать свою систему, эта плата точно понравится!
Имеется шикарная система питания процессора с неплохими радиаторами. Она отлично гонит процессор и память. Если у вас есть корпус с окном, то вам точно понравится, как выглядит эта плата внутри корпуса. В этом ценовом сегменте вы не найдете ничего лучше, поэтому я однозначно рекомендую ее к покупке всем любителям разгона и превосходных материнских плат.
Достоинства: Материнская плата легко разгоняет процессор.
Оперативная память может быть слегка сложной для разгона.
Много возможностей в материнской плате.
Прошивка BIOS обновляется без проблем.
Простая настройка.
Недостатки: Результаты зависят от умения пользователя.
Процессор автоматически разгоняется до 5400 МГц, но требует повышенного напряжения.
Может быть проблемы с уровнем вольтажа и охлаждением процессора.
Важно проверить основание охлаждения проца и выровнять его.
Ручной разгон процессора может потребовать определенного напряжения и настроек для стабильности.
Разгон оперативной памяти возможен, но требует определенных настроек.
Комментарий: Материнская плата автоматически разгоняет процессор i9 9900k до 5400 МГц, но при этом требует повышенного напряжения. Однако, даже на стандартных настройках, процессор работает на уровне 4700 МГц с напряжением 1.190v, что весьма неплохо. Охлаждение процессора "асасин 2" справляется хорошо и держит температуру на уровне 76 градусов, но обратите внимание на основание охлаждения, оно может потребовать выравнивания.
Секрет: При напряжении 1.180v процессор можно разогнать до 4800 МГц, но настройка может потребовать ваших усилий. Важно помнить, что результаты могут варьироваться в зависимости от конкретного процессора.
Оперативную память Corsair 3200 можно разогнать до 3500 МГц с настройками таймингов 17.19.19.37 и напряжением 1.370v.
Комментарий: Это отличная материнская плата с множеством возможностей для разгона процессора и оперативной памяти. Рекомендую ее к покупке.
о материнской плате:
Достоинства: Крутая подача энергии, даже для свежих процессоров - в самый раз.
Легкий разгон, мой 9900K на 5.2 без проблем, да и AVX там в уме уж сбавляет.
Недостатки: Нет PLX чипа.
Видеоподсистема отсутствует (хотя это и как бы фича).
Сеть только 1Gb, ASUS вон уже 2.5 или 5 предлагает (читайте комментарий).
M.2 охлаждается только одной пластиной.
За такую цену внешний вид так себе, можно было бы и потрудиться.
Разъемы питания можно было и по-другому расположить, как у топовых моделей, вот.
Комментарий: Купил две штуки, на первой ножки сокета были в каком-то странном состоянии (что-то я делал или так пришло, хз). У меня дома есть сеть на 2.5-10 Гбит, даже ASUS отдельная для 10Гбит, но из-за отсутствия PLX чипа видеокарта шлет свои 16 линий прочь. Intel в этом деле просто печаль, разработчики, может, бы и помощнее сеть воткнули бы. Wi-Fi тут тоже не ax (wi-fi 6), в то время как у AMD уже такое есть.
Достоинства: У меня установлена интересная плата, которую я собрал с процессором i7-9700K и 16+16 ГБ оперативной памяти DDR4. Использовал Samsung SSD 960 PRO 1TB (1024 ГБ, PCI-E 3.0 x4). Приятно было заметить, что плата запустилась со второй попытки без каких-либо проблем. Есть несколько преимуществ, которые я обнаружил:
1. Наличие трех слотов M2
2. Присутствие переключателя профиля разгона, что очень удобно для настройки системы.
3. Один из слотов M2 имеет радиатор с термоинтерфейсом, что гарантирует хорошее охлаждение.
Недостатки: Прежде всего, отсутствует встроенное видео, что немного ограничивает возможности использования. Стоит отметить, что цена за эту плату немного высока на нашем рынке.
Нашлись проблемы в работе. В частности, я столкнулся с треском в звуке, похожим на помехи по питанию. Однако, я смог решить эту проблему, переустановив драйвер звука. Теперь звук стал чистым и качественным.
Я заметил, что при просмотре видео на YouTube происходит небольшая синхронизационная задержка между аудио и видео, вероятно, из-за неправильных настроек кодеков. Но я уверен, что эта проблема решаема и непосредственно связана с софтверными настройками.
В целом, я доволен работой этой материнской платы. Гонка процессора прошла отлично, плата без проблем справилась с работой на всех 8-ми ядрах на частоте 5,3 ГГЦ. Однако, из-за перегрева процессора временно вернулся к заводским профилям. В будущем, планирую использовать систему охлаждения жидкостным охлаждением, так как существенно увеличится производительность и стабильность работы.
Таким образом, у меня остались положительные впечатления от этой материнской платы. Она имеет свои недостатки и проблемы, но в целом, я доволен ее функциональностью и возможностями настройки.
