Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
| Производитель | MSI |
| Сокет | LGA1700 |
| Название чипсета | Intel Z690 |
| Форм-фактор | ATX |
| Производитель процессора | Intel |
| Тип памяти | DDR5 DIMM |
| Поддержка PCI Express | 5.0, 3.0 |
| Беспроводные интерфейсы | без Wi-Fi |
| Разъемы на задней панели | USB 3.2 Gen2 Type-C, USB 3.2 Gen2 Type-A x 3, HDMI, USB 3.2 Gen1 Type-A x 2, USB 2.0 Type-A x 2, DisplayPort, выход S/PDIF оптический, LAN RJ-45 |
| Поддержка SLI/CrossFire | CrossFire |
Процессор
| Производитель процессора | Intel |
| Сокет | LGA1700 |
| Макс. TDP процессора | 150 Вт |
| Поддерживаемые процессоры | Intel 12th Gen Core/Pentium Gold/Celeron |
| Количество сокетов | 1 |
| Встроенный процессор | отсутствует |
Чипсет
| Производитель чипсета | Intel |
| Название чипсета | Intel Z690 |
| Поддержка SLI/CrossFire | CrossFire |
Память
| Количество слотов памяти | 4 |
| Тип памяти | DDR5 DIMM |
| Максимальная частота памяти | 6400 МГц |
| Максимальный объем памяти | 128 ГБ |
| Режим работы оперативной памяти | двухканальный |
Слоты расширения
| Поддержка PCI Express | 3.0, 5.0 |
| Количество слотов PCI-E x16 | 3 |
| Количество слотов PCI-E x1 | 1 |
Контроллеры накопителей
| Контроллер IDE | нет |
| Общее количество разъемов SATA | 6 |
| Количество разъемов SATA 6Gb/s | 6 |
| Чип SATA RAID | Intel Z690 |
| Режим работы SATA RAID | 0, 1, 5, 10 |
| Количество слотов M.2 | 4 |
| Тип интерфейса M.2 | PCI-E/SATA 3.0 |
| Тип слотов M.2 | Key M, 2242/ 2260/ 2280/ 22110; Key M, 2242/ 2260/ 2280 |
Сеть
| Контроллер Ethernet | 2.5 Гбит/с |
| Чипсет Ethernet | Intel I225V |
| Беспроводные интерфейсы | без Wi-Fi |
Аудио/видео
| Звук | HDA |
| Производитель звукового чипа | Realtek |
| Звуковой чип | Realtek ALC4080 |
| Звуковая схема | 7.1 |
Разъемы ввода/вывода
| Количество разъемов USB на задней панели | 8 |
| Разъемы на задней панели | DisplayPort, HDMI, LAN RJ-45, USB 2.0 Type-A x 2, USB 3.2 Gen1 Type-A x 2, USB 3.2 Gen2 Type-A x 3, USB 3.2 Gen2 Type-C, выход S/PDIF оптический |
Дополнительные параметры
| Область применения | игровая |
| Особенности | восстановление BIOS, поддержка UEFI |
| Тип системы охлаждения | пассивное |
| Основной разъем питания | 24-pin |
| Разъем питания процессора | 8-pin + 8-pin |
| Форм-фактор | ATX |
| Тип комплектации | Retail |
Описание модели

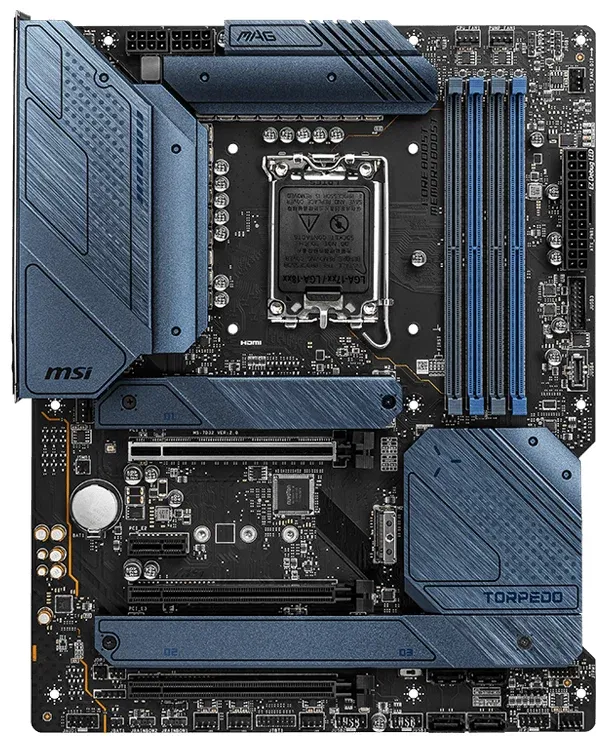

MSI MAG Z690 TORPEDO - это материнская плата, разработанная компанией MSI. Она поддерживает процессоры Intel 12-го поколения, включая Core, Pentium Gold и Celeron, и имеет сокет LGA1700. Эта модель оснащена чипсетом Intel Z690 и имеет форм-фактор ATX.
Плата поддерживает оперативную память типа DDR5 DIMM, с максимальной частотой до 6400 МГц и максимальным объемом до 128 ГБ. Режим работы оперативной памяти - двухканальный. Также на плате присутствует 4 слота M.2 для подключения SSD, поддерживающих интерфейсы PCI-E и SATA 3.0.
Для графических карт предусмотрены 3 слота PCI-E x16 и 1 слот PCI-E x1. Плата также поддерживает технологию CrossFire для объединения нескольких графических карт. Что касается хранения данных, здесь имеется 6 разъемов SATA 6Gb/s, а также поддержка SATA RAID в режимах 0, 1, 5 и 10.
На задней панели расположены различные разъемы, включая USB 3.2 Gen2 Type-C, USB 3.2 Gen2 Type-A, HDMI, USB 3.2 Gen1 Type-A, USB 2.0 Type-A, DisplayPort, оптический выход S/PDIF и RJ-45 для подключения сети. Контроллер Ethernet обеспечивает скорость передачи данных до 2,5 Гбит/с. Звуковой чип Realtek ALC4080 обеспечивает поддержку 7.1-канального звука.
В целом, MSI MAG Z690 TORPEDO является мощной и функциональной материнской платой, предназначенной для геймеров и энтузиастов, которые требуют высокой производительности и расширенных возможностей для своей системы.
Достоинства: Есть оптический выход для звука.
Радиаторы охлаждения размещены по всему корпусу.
Доступна поддержка DDR5 за невысокую цену.
Недостатки: Не удалось запустить память на частоте 6000МГц.
Мне понравилось практически все, кроме работы с памятью. Купил качественную память GSkill с тактовой частотой 6000МГц и отличными таймингами для DDR5. Однако в режиме XMP она не запустилась должным образом, и пришлось установить частоту в 5800МГц. На сайте производителя сказали, что эта память не поддерживается, что кажется странным, учитывая, что аналогичные по частоте модули от того же производителя указаны в списке поддерживаемых.
Рекомендую перед покупкой ознакомиться со списком поддерживаемых устройств на официальном сайте MSI.
Достоинства: Много разъемов для вентиляторов.
Усиленный коннектор для помпы.
Множество M2 портов.
Недостатки: Не обнаружил.
Комментарий: Отличный набор, не считая небольших ограничений в дизайне. Поддерживает оперативную память с частотой XMP 6000МГц, и справляется с охлаждением даже при нагрузке в 45-60 °C. Поддерживает процессоры i7 в режиме разгона без проблем.
Достоинства: Материнская плата просто отличная! Мне удалось легко установить оперативную память Kingston Fury Renegade с хмп профилем на 6400 без всяких сложностей. Процессор работает на частоте 5 ГГц в турборежиме. Конечно же, удобный биос, который делает всю работу ещё более приятной.
Недостатки: По-моему, их просто нет.
Достоинства: Цена - приятная.
Качество - порадовало.
Недостатки: Не обнаружил.
Прошил с флэшки на последнюю версию BIOS, материнская плата запустилась на процессоре Intel 13600k с памятью DDR5 6000Mhz. Всё работает отлично, доволен покупкой.
Достоинства: Я выбрал эту материнскую плату, потому что она оснащена топовым чипом, и при этом ее цена достаточно доступная. Доволен своим выбором, ведь эта плата обеспечивает высокую производительность и позволяет запускать самые требовательные игры и приложения без проблем. У нее есть много мест для подключения вентиляторов охлаждения
Недостатки: Однако, несмотря на все достоинства, у меня возникли проблемы с запуском компьютера. Каждый раз, когда я включаю систему, мне выводится ошибка оверклокинга, хотя настройки в BIOS установлены по умолчанию. Надеюсь, что производитель исправит эту проблему в будущих обновлениях программного обеспечения.
Комментарий: Несмотря на вышеуказанный недостаток, я всё равно считаю, что эта материнская плата стоит своих денег. Ведь за такую производительность и функциональность другие модели стоят гораздо дороже. Конечно, цена в 17 тысяч не является низкой, но для всех этих возможностей и качества это вполне разумная цена. Доволен своей покупкой и считаю, что эта материнская плата соответствует своим ожиданиям и требованиям.
Достоинства: Отличное охлаждение процессора.
Недостатки: Требуется прошивка BIOS.
Комментарий: В общем, всё в порядке, но для совместимости с процессорами 13-го поколения Intel потребуется обновить BIOS. Удачно, что есть разъем Flash BIOS. Перед покупкой рекомендую загрузить последнее обновление BIOS с официального сайта и передать его на флешку, чтобы избежать неудобств.
Достоинства: Всё замечательно.
Недостатки: Пришлось обновлять BIOS для процессора серии 13.
Достоинства: Недостатки:
Комментарий: Внимание всем пользователям! При сборке ПК обязательно подготовьте флешку с последней версией биоса, выпущенной не ранее июля 2022 года. Не все материнские платы поддерживают процессоры 13-го поколения сразу из коробки. Для обновления биоса воспользуйтесь методом с флешбиосом (на сайте производителя есть подробные инструкции). После этой процедуры всё должно заработать стабильно.
Достоинства: Стабильная работа, уже хорошо налажена.
Недостатки: Задняя сторона склонна к прилипанию.
Радиаторы требуют дополнительной фиксации.
Чипсет сильно нагревается, достигая 80 градусов.
Комментарий: Материнская плата в целом приемлема, но BIOS немного ограничен.
Достоинства: Материнская плата купила за разумные деньги, что очень радует. Не хотел переплачивать за бренд, предпочитая получить хороший функционал по доступной цене.
Недостатки: Однако, при получении платы обнаружилось некоторые недочеты. Задняя сторона платы была покрыта каким-то липким веществом, предположительно остатками флюса. Это создало неудобства, так как пальцы прикасались к ней и прилипали. Пришлось заняться ее очисткой спиртом, чтобы избежать налипания пыли и сохранить эстетичный внешний вид системы.
