Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Производитель | MSI |
Сокет | LGA1700 |
Название чипсета | Intel B660 |
Форм-фактор | microATX |
Производитель процессора | Intel |
Тип памяти | DDR4 DIMM |
Поддержка PCI Express | 4.0, 3.0 |
Беспроводные интерфейсы | без Wi-Fi |
Разъемы на задней панели | USB 3.2 Gen2 Type-A x 3, USB 3.2 Gen2x2 Type-C, USB 3.2 Gen2 Type-C, USB 2.0 Type-A x 4, LAN RJ-45, выход S/PDIF оптический, DisplayPort, HDMI |
Поддержка SLI/CrossFire | CrossFire |
Процессор
Производитель процессора | Intel |
Сокет | LGA1700 |
Макс. TDP процессора | 150 Вт |
Поддерживаемые процессоры | Intel 13th Gen Core/12th Gen Core/Pentium Gold/Celeron |
Количество сокетов | 1 |
Встроенный процессор | отсутствует |
Чипсет
Производитель чипсета | Intel |
Название чипсета | Intel B660 |
Поддержка SLI/CrossFire | CrossFire |
Память
Количество слотов памяти | 4 |
Тип памяти | DDR4 DIMM |
Максимальная частота памяти | 4800 МГц |
Максимальный объем памяти | 128 ГБ |
Режим работы оперативной памяти | двухканальный |
Слоты расширения
Поддержка PCI Express | 3.0, 4.0 |
Количество слотов PCI-E x16 | 2 |
Количество слотов PCI-E x1 | 1 |
Контроллеры накопителей
Контроллер IDE | нет |
Количество разъемов SATA 6Gb/s | 6 |
Чип SATA RAID | Intel B660, ASMedia ASM1061 |
Режим работы SATA RAID | 0, 1, 5, 10 |
Количество слотов M.2 | 2 |
Тип интерфейса M.2 | PCI-E 4.0/SATA 3.0 |
Тип слотов M.2 | Key M, 2242/ 2260/ 2280 |
Сеть
Контроллер Ethernet | 2.5 Гбит/с |
Чипсет Ethernet | Realtek 8125BG |
Беспроводные интерфейсы | без Wi-Fi |
Аудио/видео
Звук | HDA |
Производитель звукового чипа | Realtek |
Звуковой чип | Realtek ALC1200 |
Звуковая схема | 7.1 |
Разъемы ввода/вывода
Количество разъемов USB на задней панели | 8 |
Разъемы на задней панели | DisplayPort, HDMI, LAN RJ-45, USB 2.0 Type-A x 4, USB 3.2 Gen2 Type-A x 3, USB 3.2 Gen2 Type-C, USB 3.2 Gen2x2 Type-C, выход S/PDIF оптический |
Дополнительные параметры
Область применения | игровая |
Особенности | поддержка UEFI |
Тип системы охлаждения | пассивное |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin + 8-pin |
Форм-фактор | microATX |
Тип комплектации | Retail |
Описание модели

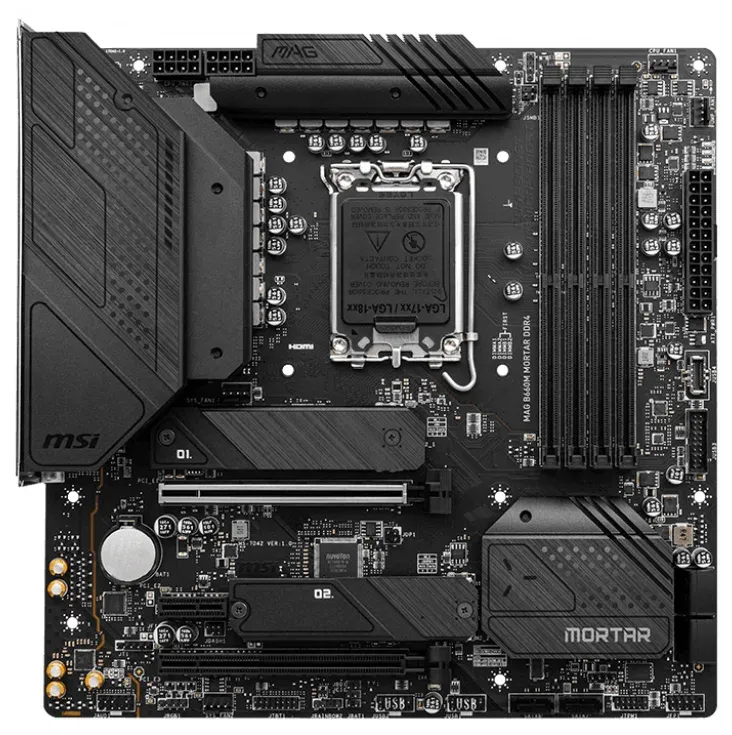

Материнская плата MSI MAG B660M Mortar DDR4 является компактной моделью форм-фактора microATX. Она оснащена сокетом LGA1700 и поддерживает процессоры Intel 13-го, 12-го поколения, Pentium Gold и Celeron с максимальным TDP до 150 Вт.
Для оперативной памяти предусмотрено 4 слота DDR4 DIMM с поддержкой двухканального режима работы и максимальной частотой до 4800 МГц. Общий объем памяти может достигать 128 ГБ.
Плата имеет 2 слота PCI Express x16 и 1 слот PCI Express x1, поддерживает технологию SLI/CrossFire для использования нескольких графических карт. Также предусмотрены 6 разъемов SATA 6Gb/s для подключения жестких дисков, адаптер RAID на чипсете Intel B660 и ASMedia ASM1061 для настройки режимов RAID 0, 1, 5 и 10.
Материнская плата обладает двумя разъемами M.2 с поддержкой интерфейсов PCI-E 4.0 и SATA 3.0, что позволяет подключать высокоскоростные SSD-накопители.
Для сетевого подключения предусмотрен контроллер Ethernet с поддержкой скорости передачи данных 2.5 Гбит/с, а для звукового вывода используется звуковой чип Realtek ALC1200 с поддержкой 7.1 звуковой схемы.
На задней панели имеется 8 разъемов USB, включая USB 3.2 Gen2 Type-A и Type-C, а также разъемы для подключения мониторов через DisplayPort и HDMI. Однако, встроенных беспроводных интерфейсов Wi-Fi нет, поэтому для подключения к беспроводным сетям потребуется использовать дополнительное оборудование.
Материнская плата MSI MAG B660M Mortar DDR4 предлагает широкие возможности для сборки компактного, но мощного компьютера с поддержкой современных технологий и высокоскоростной передачей данных.
Достоинства: Материнская плата пришла с китая очень быстро 20 дней примерно на коробке не было заводской пленки и не было отверок от msi, но сама материнка не вскрывалась
Недостатки: Нет отверок.
Комментарий: Материнка работает, но дрова устанавливал с оф сайта msi. Так как нет дисковода.
Достоинства: мат. плата соответствует описанию! рекомендую к покупке
Недостатки: кто то вытащил отвертки! очень не приятная ситуация
Комментарий: 4 звезды потому, что отвертку не положилили или кто то украл!!
Достоинства: - 2 слота М.2
- Много портов SATA
Недостатки: После проставления быстрого запуска Виндовс, в биос не заходит никакими из способов(А перепробовал я много всего). Вместо Биоса - чёрный экран
Комментарий: Перепробовал с десяток вариантов исправления, от очевидных, до не очень - ничего не помогло. А так как в MSI с недавних пор устроились приколисты, что снесли резервный биос с этой версии материнки, то восстановить как либо ситуацию самому, через сброс биоса - невозможно. Только переустановка Биоса, с последующей потерей гарантии может исправить ситуацию, но игра не стоит свеч. Собираюсь отнести по гарантии, но никак не могу найти свободное временное окно. И как я вижу - это проблема весьма распространена среди комментариев. Видюха хорошая, но кривота Биоса - убивает всё удовольствие от покупки материнки
Достоинства: Мат. Плата хорошая
Недостатки: С покупки отказал лан порт
Комментарий: Отдал по гаранти с одной проблемой , в итоге вернули так еже и ножки процессора сломали
Фотографии и видео
Достоинства: Мат. Плата хорошая
Недостатки: С покупки отказал лан порт
Комментарий: Отдал по гаранти с одной проблемой , в итоге вернули так еже и ножки процессора сломали
Достоинства: Качественное исполнение. Удобный и понятный БИОС. Хорошее питание процессора и видеокарты. Смело можно ставить 12700. Жаль, что разогнать даст только оперативку. Разогнал до 3733 - полет отличный.
Увесистые радиаторы охлаждения. 2 разъема под накопители М2 со съемными радиаторами.
Недостатки: Так как чипсет B660 то разгон процессора невозможен
Комментарий: В целом рекомендую данную материнскую плату. Это ТОП среди среднего бюджета по сборкам.
Достоинства: Неплохая под ддр4
Недостатки: Не полноформатная, Биос MSI
Комментарий: Ну да, норм видюху без костылей в неё не поставить, слот под видеокарту расположен на одной линии с креплениями платы, ведь плата не полноформатная. Кому-то на это пофиг, а мне ради платы менять гигабит видюху с их топовыми крепежами к корпусу не хочется.
Ну и Биос MSI это тот ещё ад. В нём до сих пор нету НОРМАЛЬНОГО структурирования, всё свалено в одну кучу без намёка на группирование.
В идеале надо Биос как на асусах, но имеем что имеем.
Дополнение от 29 октября 2023 г.
Погорячился когда писал про дряной биос, очень даже норм по сравнению с асроками или гигой.
Ну а так, норм плата за 12700 рублей, но полное гонво за 17199 рублей (по ценам на 29.10.2023г).
Смысла её покупать за такую цену, если +2-3 к платишь и тут же покупаешь на z690 чипсете?
Достоинства: Отличная материнка. Не греется, драйверы просто ставить, удобный биос, щедрый комплект
Недостатки: Рядом с видеокартой стоит конденсатор, который можно сломать, если невнимательно устанавливатьвидеокарту
Комментарий: Покупкой доволен
Сравнительно недорогая, с хорошим питанием. Брал для 13600 и 6800. Пока без глюков.
Достоинства: Лучшее решение для 12400f
3600 запустилась в gear 2, выставил gear 1, синих экранов не обнаружил за 2 часа тестов
Недостатки: Думал что по старшинству эта версия имеет блютус, но не имеет вайфай
Комментарий: Думаю до какого процессора можно обновиться с моей 3080…
