Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
| Производитель | MSI |
| Сокет | LGA1700 |
| Название чипсета | Intel H610 |
| Форм-фактор | mini-ITX |
| Производитель процессора | Intel |
| Тип памяти | DDR4 SO-DIMM |
| Разъемы на задней панели | USB 3.2 Gen2 Type-C, HDMI, USB 3.2 Gen1 Type-A x 2, USB 3.2 Gen2 Type-A, DisplayPort, LAN RJ-45 |
| Поддержка SLI/CrossFire | нет |
Процессор
| Производитель процессора | Intel |
| Сокет | LGA1700 |
| Поддерживаемые процессоры | Intel Core i3/i5/i7/i9 Pentium Gold/Celeron Alder Lake |
| Количество сокетов | 1 |
Чипсет
| Производитель чипсета | Intel |
| Название чипсета | Intel H610 |
| Поддержка SLI/CrossFire | нет |
Память
| Количество слотов памяти | 2 |
| Тип памяти | DDR4 SO-DIMM |
| Максимальная частота памяти | 3200 МГц |
| Максимальный объем памяти | 64 ГБ |
| Режим работы оперативной памяти | двухканальный |
Контроллеры накопителей
| Общее количество разъемов SATA | 2 |
| Количество разъемов SATA 6Gb/s | 2 |
| Количество слотов M.2 | 1 |
| Тип интерфейса M.2 | PCI-E |
| Тип слотов M.2 | M, 2280 |
Сеть
| Контроллер Ethernet | 1000 Мбит/с |
| Чипсет Ethernet | Realtek RTL8111H |
Аудио/видео
| Звук | HDA |
| Производитель звукового чипа | Realtek |
| Звуковой чип | Realtek ALC897 |
Разъемы ввода/вывода
| Количество разъемов USB на задней панели | 4 |
| Разъемы на задней панели | DisplayPort, HDMI, LAN RJ-45, USB 3.2 Gen1 Type-A x 2, USB 3.2 Gen2 Type-A, USB 3.2 Gen2 Type-C |
Дополнительные параметры
| Особенности | поддержка UEFI |
| Основной разъем питания | внешний блок питания |
| Форм-фактор | mini-ITX |
Описание модели

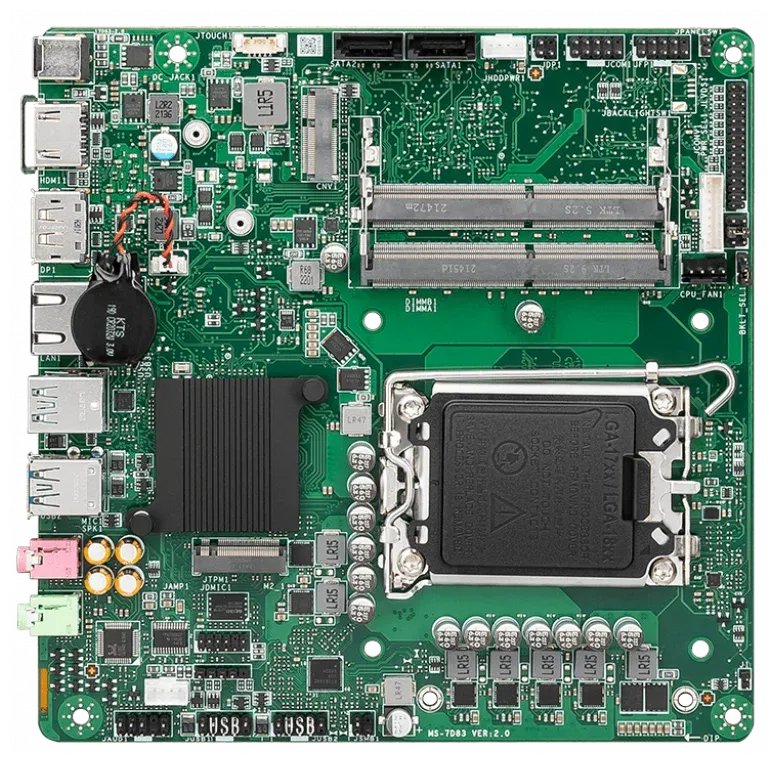

Материнская плата MSI H610TI-S01 является компактным mini-ITX форм-фактором, который подходит для установки в небольших системных блоках. Она совместима с процессорами Intel Core i3/i5/i7/i9, Pentium Gold и Celeron Alder Lake, что обеспечивает высокую производительность и возможность работы с различными задачами.
Плата оснащена сокетом LGA1700, который обеспечивает надежное подключение процессора. Также на борту материнской платы есть двухканальный режим работы оперативной памяти, что позволяет достичь более высокой скорости передачи данных и улучшить общую производительность системы. Максимальная частота памяти составляет 3200 МГц, что обеспечивает быструю работу с данными.
MSI H610TI-S01 имеет обширный набор разъемов на задней панели, включая USB 3.2 Gen2 Type-C, HDMI, USB 3.2 Gen1 Type-A x 2, USB 3.2 Gen2 Type-A, DisplayPort и LAN RJ-45. Это обеспечивает широкие возможности подключения периферийных устройств и вывода видеосигнала на различные мониторы.
Особенностью этой материнской платы является наличие одного слота M.2, что позволяет установить высокоскоростное хранилище для быстрой загрузки операционной системы и ускоренной работы приложений. Количество разъемов SATA 6Gb/s составляет 2, что позволяет подключить несколько жестких дисков или SSD.
Важно отметить, что материнская плата оснащена встроенными звуковыми чипами Realtek ALC897, которые обеспечивают качественное звучание в играх и мультимедийных приложениях. Контроллер Ethernet Realtek RTL8111H обеспечивает стабильное и быстрое подключение к сети с максимальной скоростью 1000 Мбит/с.
Также стоит отметить поддержку UEFI и возможность установки до 64 ГБ оперативной памяти типа DDR4 SO-DIMM. Общее количество разъемов USB на задней панели составляет 4, что обеспечивает возможность подключения различных устройств. Основной разъем питания является внешним блоком питания, что обеспечивает надежную работу системы.
MSI H610TI-S01 является надежной и функциональной материнской платой, которая подходит для создания компактной и производительной системы. Она обладает широким набором возможностей и хорошо подходит для различных задач, включая игры, мультимедиа и офисные приложения.
Достоинства: Недостатки:
В комплекте не было планки, что привело к наличию дыры в корпусе. Хотя это не критично, но, конечно, не выглядит красиво. Мне не хватило кабеля для питания SATA диска с материнской платы. К сожалению, такой кабель не так просто найти, а информация о том, где его можно приобрести, тоже отсутствует.
Еще одним недостатком являются ограниченные настройки в UEFI BIOS. Обнаружил, что невозможно включить XMP, хотя в описании на сайте производителя было указано, что она поддерживает Intel Extreme Memory Profile (XMP).
Стоит упомянуть, что в документации говорится о необходимости использовать блок питания с разъемом DC размером 6.5 x 2.5 мм, но на самом деле необходим разъем размером 5.5 x 2.5 мм. Это небольшая путаница, но все же стоит быть внимательным при выборе блока питания.
Комментарий: В заключение, хочу отметить, что материнская плата поддерживает только UEFI, так что старые операционные системы могут не запускаться на ней. Стоит заметить, что требуется блок питания DC размером 5.5 x 2.5 мм. Использовал блок питания от ноутбука мощностью 120W и напряжением 19.5V.
Достоинства: Меня приятно удивила компактность этой материнской платы. Ее небольшой размер идеально подходит для создания медиацентра. Смог установить ССД, вайфай и даже два жестких диска в корпус размером всего 21х19х6 см.
Недостатки: Однако, оказалось, что в комплектацию материнской платы могут не входить болты крепления ССД и кабель питания САТА. Был неприятно удивлен, когда обнаружил, что для установки ССД и подключения кабеля питания мне придется искать эти комплектующие отдельно. К сожалению, довольно сложно найти такие кабели в продаже, поэтому пришлось потратить дополнительное время и усилия на их поиск.
Комментарий: Я хотел бы предупредить других пользователей, чтобы они проверяли комплектацию материнской платы перед покупкой. Этот небольшой недостаток слишком легко может упуститься взглядом, но в итоге может привести к серьезным неудобствам при установке и подключении комплектующих. Будьте внимательны и требуйте полной комплектации при покупке!
