Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
| Производитель | MaxSun |
| Сокет | LGA1700 |
| Название чипсета | Intel Z690 |
| Форм-фактор | ATX |
| Производитель процессора | Intel |
| Тип памяти | DDR4 DIMM |
| Поддержка PCI Express | 5.0 |
| Беспроводные интерфейсы | без Wi-Fi |
| Разъемы на задней панели | VGA, USB 3.2 Gen1 Type-A x 6, DisplayPort, HDMI x 2, LAN RJ-45 |
| Поддержка SLI/CrossFire | нет |
Процессор
| Производитель процессора | Intel |
| Сокет | LGA1700 |
| Поддерживаемые процессоры | Intel 12th 13th |
| Количество сокетов | 1 |
Чипсет
| Производитель чипсета | Intel |
| Название чипсета | Intel Z690 |
| Поддержка SLI/CrossFire | нет |
Память
| Количество слотов памяти | 4 |
| Тип памяти | DDR4 DIMM |
| Максимальная частота памяти | 3200 МГц |
| Максимальный объем памяти | 128 ГБ |
| Режим работы оперативной памяти | двухканальный |
Слоты расширения
| Поддержка PCI Express | 5.0 |
| Количество слотов PCI-E x16 | 1 |
| Количество слотов PCI-E x1 | 2 |
| Количество слотов PCI-E x4 | 2 |
Контроллеры накопителей
| Общее количество разъемов SATA | 4 |
| Количество разъемов SATA 6Gb/s | 4 |
| Режим работы SATA RAID | 0, 1, 5, 10 |
| Количество слотов M.2 | 4 |
Сеть
| Контроллер Ethernet | 2.5 Гбит/с |
| Чипсет Ethernet | Realtek RTL8125B |
| Беспроводные интерфейсы | без Wi-Fi |
Аудио/видео
| Звук | HDA |
| Производитель звукового чипа | Realtek |
| Звуковой чип | Realtek ALC897 |
| Звуковая схема | 5.1 |
Разъемы ввода/вывода
| Разъемы на задней панели | DisplayPort, HDMI x 2, LAN RJ-45, USB 3.2 Gen1 Type-A x 6, VGA |
Дополнительные параметры
| Тип системы охлаждения | пассивное |
| Основной разъем питания | 24-pin |
| Разъем питания процессора | 8-pin + 4-pin |
| Форм-фактор | ATX |
| Тип комплектации | Retail |
Описание модели

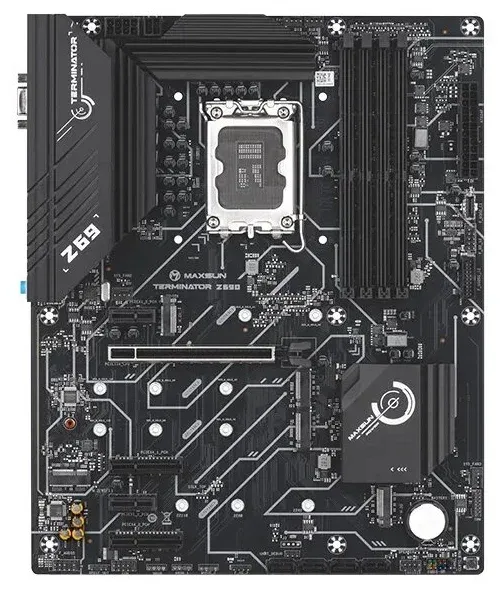

MaxSun Z690-D4 Terminator - это материнская плата производителя MaxSun, предназначенная для сокета LGA1700. Она оснащена чипсетом Intel Z690 и имеет форм-фактор ATX. Материнская плата поддерживает процессоры Intel 12th и 13th поколений.
В плане памяти, у материнской платы есть 4 слота для памяти DDR4 DIMM. Максимальная частота памяти составляет 3200 МГц, а максимальный объем памяти может достигать 128 ГБ. Режим работы оперативной памяти - двухканальный.
MaxSun Z690-D4 Terminator также поддерживает PCI Express 5.0 и имеет различные слоты расширения, включая 1 слот PCI-E x16, 2 слота PCI-E x1 и 2 слота PCI-E x4. Возможно подключение до 4 устройств через разъемы SATA 6Gb/s, а также имеются 4 слота M.2 для подключения SSD накопителей.
В плане сетевых возможностей, материнская плата оснащена контроллером Ethernet с поддержкой скорости передачи данных до 2.5 Гбит/с. Звуковая система состоит из Realtek ALC897 чипа и поддерживает 5.1 звуковую схему.
На задней панели есть разъемы для подключения VGA, DisplayPort, HDMI, LAN RJ-45 и USB 3.2 Gen1 Type-A. Основной разъем питания материнской платы - 24-pin, а разъем питания процессора - 8-pin + 4-pin.
MaxSun Z690-D4 Terminator поставляется в комплектации Retail. Она не имеет встроенного Wi-Fi, а охлаждение процессора осуществляется пассивным способом. В целом, данная модель обладает множеством возможностей и подходит для создания мощной и современной системы.
Достоинства: Продукт выглядит и ощущается крайне качественным, не похож на китайский ширпотреб. Технические характеристики также в порядке.
Недостатки: BIOS немного кривоват. При попытке включить XMP профиль случился сбой в биосе. После сброса через кнопку материнская плата перестала запускаться. Решено было замыканием PowerSW отверткой, но это только начало проблем. В какой-то момент отвалился интернет контроллер, и решено было изъять плашку оперативной памяти. Приобретайте эту плату только если вы готовы к трудностям и умеете решать проблемы методом тыка.
Достоинства: Стильный дизайн.
Поддержка SSD M.2.
Подходит для процессоров i9 12900k и 13900k.
Недостатки: Отсутствие радиаторов для SSD.
Комментарий: Материнская плата впечатляет своим стильным видом и поддержкой SSD M.2. Отличный вариант по цене, подходит для процессоров i9 12900k и 13900k. Единственный недостаток - отсутствие радиаторов для SSD. В целом, отличный выбор для сборки мощной системы.
Достоинства: Бюджетная цена.
Большой размер.
Недостатки: Бренд из Китая.
Комментарий: У этой материнской платы есть некоторые минусы. Например, у производителя даже на официальном сайте отсутствует инструкция к данной модели. В комплекте идет простенькая задняя панель, и на ней видно, что не вся флюс был полностью удален. В биосе встречаются странные названия и описания настроек. Но, несмотря на эти недостатки, материнская плата выполняет свою основную функцию и хорошо работает, особенно учитывая ее доступную цену.
Достоинства: Материнская плата делает свою работу на отлично. Прекрасно поддерживает процессор 13600к, гонится до 5,5/4 ГГц по большим и малым ядрам. Стандартный буст до 5,2 ГГц делает разгон необязательным. Мощная система питания подходит для любого i9. Имеет 4 слота для NVME накопителей.
Недостатки: Биос из Китая немного отстает по удобству и функционалу от топовых брендов, но все необходимые функции присутствуют.
Достоинства: Нет запаха "Китаем".
Недостатки: Скудная комплектация.
Проблемы с биосом.
Требуется установка рамки на соккет.
Комментарий: За свою цену - отличный выбор.
Достоинства: Материнская плата отличается доступной ценой - всего 10 000 рублей.
Недостатки: Недостатков нет.
Комментарий: Эта материнская плата - настоящая находка за свою цену! В ней много слотов M.2 для SSD, мощная система питания и удобный BIOS. На мой взгляд, это отличный выбор.
Достоинства: Бюджетная цена
Внешне выглядит качественно
Звук приемлемый
Недостатки: Проблемы при установке Windows с флешки
Ошибка с ограничением мощности на процессоре i5-12600K
ОССТ показывает всего 80 ватт мощности
Решено установкой синхронизации по всем ядрам, но всё равно 105 ватт
Комментарий: В целом, плата справляется со своими задачами, но возникают непонятные ограничения по мощности.
Достоинства: Работает отлично, ОЗУ работает быстро, поддерживает 12400.
Прекрасно справляется с видеокартой 3060 Ti.
Хорошо держит металлическую видеокарту без проблем.
Высокая скорость работы M.2 слота.
Общая оценка материнской платы положительная.
Недостатки: Разъемы SATA расположены снизу материнской платы, что потребовало выбор корпуса с нижним блоком питания.
Достоинства: Материнская плата выполнена прекрасно, обилие различных портов, в основном разъемы для SSD M.2.
Недостатки: На программном уровне никаких видимых недостатков не выявлено.
Достоинства: Четыре слота под память - это отлично!
Недостатки: Пока не могу ничего сказать.
Комментарий: Решился на эту материнскую плату благодаря видео на ютубе. Посмотрим, что из этого выйдет!
