Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Производитель | Intel |
Сокет | LGA1155 |
Название чипсета | Intel Z77 |
Форм-фактор | ATX |
Производитель процессора | Intel |
Тип памяти | DDR3 DIMM |
Поддержка PCI Express | 2.0, 3.0 |
Беспроводные интерфейсы | без Wi-Fi |
Разъемы на задней панели | HDMI, PS/2 (клавиатура/мышь), DisplayPort, выход S/PDIF оптический, FireWire (IEEE1394a), USB 3.0 x 4 |
Поддержка SLI/CrossFire | SLI/CrossFireX |
Процессор
Производитель процессора | Intel |
Сокет | LGA1155 |
Поддерживаемые процессоры | Intel Core i3/Core i5/Core i7 |
Количество сокетов | 1 |
Чипсет
Производитель чипсета | Intel |
Название чипсета | Intel Z77 |
Поддержка SLI/CrossFire | SLI/CrossFireX |
Память
Количество слотов памяти | 4 |
Тип памяти | DDR3 DIMM |
Максимальная частота памяти | 1600 МГц |
Максимальный объем памяти | 32 ГБ |
Режим работы оперативной памяти | двухканальный |
Слоты расширения
Поддержка PCI Express | 2.0, 3.0 |
Количество слотов PCI-E x16 | 2 |
Количество слотов PCI-E x1 | 3 |
Количество слотов PCI | 2 |
Контроллеры накопителей
Контроллер IDE | нет |
Общее количество разъемов SATA | 7 |
Количество разъемов SATA 3Gb/s | 3 |
Количество разъемов SATA 6Gb/s | 4 |
Количество разъемов eSATA на задней панели | 1 |
Сеть
Контроллер Ethernet | 1000 Мбит/с |
Чипсет Ethernet | Intel 82579V |
Беспроводные интерфейсы | без Wi-Fi |
Аудио/видео
Звук | HDA |
Производитель звукового чипа | Realtek |
Звуковой чип | Realtek ALC892 |
Звуковая схема | 7.1 |
Разъемы ввода/вывода
Количество разъемов USB на задней панели | 8 |
Разъемы на задней панели | DisplayPort, FireWire (IEEE1394a), HDMI, PS/2 (клавиатура/мышь), USB 3.0 x 4, выход S/PDIF оптический |
Дополнительные параметры
Тип системы охлаждения | пассивное |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin |
Форм-фактор | ATX |
Описание модели
Данная материнская плата поддерживает процессоры Intel и имеет сокет LGA1155. Она имеет форм-фактор ATX и количество слотов памяти равное 4. Максимальный объем памяти, который можно установить на данную материнскую плату равен 32 ГБ. Режим работы оперативной памяти является двухканальным, а максимальная частота памяти составляет 1600 МГц.
Контроллер Ethernet, встроенный в данную материнскую плату, работает на скорости 1000 Мбит/с. Количество разъемов PCI Express равно 2,0 и 3,0. Поддерживаются SLI/CrossFireX. Количество слотов PCI-E x16 равно 2, а количество слотов PCI равно 2.

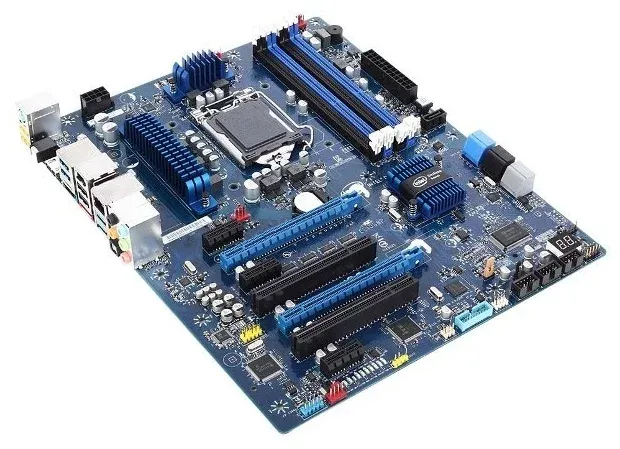

Материнская плата Intel DZ77BH-55K имеет звуковую схему 7.1 и звуковой чип Realtek ALC892. Количество разъемов USB на задней панели равно 8. Разъемы на задней панели включают в себя DisplayPort, FireWire (IEEE1394a), HDMI, PS/2 (клавиатура/мышь), USB 3.0 x 4 и выход S/PDIF оптический.
Данная материнская плата имеет общее количество разъемов SATA равное 7, из которых 3 разъема работают на скорости 3Gb/s. Тип памяти, который поддерживает данная материнская плата, является DDR3 DIMM. Контроллер IDE отсутствует, а беспроводные интерфейсы отсутствуют. Данная материнская плата имеет основной разъем питания 24-pin и пассивное систему охлаждения.
Достоинства: Прежде всего, я хотел бы отметить, что материнская плата предлагает богатый набор периферийных устройств. Это очень удобно, так как можно подключить все необходимые устройства без проблем.
Очень полезной функцией является наличие POST-индикатора и кнопки запуска прямо на самой плате. Это позволяет мне быстро определить, возникла ли какая-либо проблема при запуске компьютера, и мгновенно устранить ее.
Материнская плата также имеет хороший набор PCI-слотов, и расположение слотов x16 является очень удачным. Благодаря этому, можно установить две видеокарты и насладиться более высокой производительностью.
Я также очень доволен наличием портов usb3.0 и IEEE1394. Это позволяет мне передавать данные с большей скоростью и осуществлять быструю передачу файлов.
Недостатки: Одним из недостатков, на который я обратил внимание, является нестабильная работа USB3.0 на передней панели. Возможно, это связано с особенностями установленного ПО. Мне было бы очень удобно, если бы этот вопрос был решен.
Стоит отметить, что биос материнской платы может показаться несколько сложным для использования. Однако, приятным моментом является наличие очень информативного "классического" режима, который помогает ориентироваться.
Некоторым ограничением является невозможность конфигурирования пропускной способности PCI-e для двух видеокарт. Оба порта видеокарт работают в режиме 8x и невозможно изменить один на режим 16x, а другой на 1x. Но, несмотря на это, видеокарты все равно аккуратно работают вместе со встроенной.
Она позволяет мне эффективно использовать аппаратную виртуализацию и создать домашний центр виртуализации. Она отлично справляется с работой с Windows и Linux серверами без сбоев.
Достоинства: Теперь можно без проблем использовать виртуальные машины и передавать им доступ к моим PCI-устройствам. Это удобно и помогает решать множество задач.
Недостатки: Однако, есть один существенный недостаток, связанный с обновлением UEFI. Система обновления на этой материнской плате не самая удобная. В отличие от более старых BIOS, прошивка здесь собирается прямо на ходу с помощью программатора. И если обновление не удалось, то нет возможности просто взять готовый образ BIOS и загрузить его с помощью аппаратного программатора.
К сожалению, у меня были случаи, когда обновление UEFI проваливалось и приходилось сталкиваться с этой проблемой. Впрочем, это не самое частое явление для этой материнской платы, но все же стоит быть готовым к возможным отказам при обновлении. Было бы здорово, если бы разработчики улучшили систему обновлений и сделали ее более надежной и удобной.
