Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
Производитель процессора | Intel |
Сокет | LGA1700 |
Поддерживаемые процессоры | Core i3/Core i5/Core i7/Core i9/Core 12-го поколения/Core 13-го поколения |
Количество сокетов | 1 |
Чипсет
Производитель чипсета | Intel |
Название чипсета | Intel B760 |
Поддержка SLI/CrossFire | нет |
Память
Количество слотов памяти | 4 |
Тип памяти | DDR4 UDIMM |
Максимальная частота памяти | 5333 МГц |
Максимальный объем памяти | 128 ГБ |
Режим работы оперативной памяти | двухканальный |
Слоты расширения
Поддержка PCI Express | 3.0, 4.0 |
Количество слотов PCI-E x16 | 1 |
Количество слотов PCI-E x1 | 2 |
Контроллеры накопителей
Контроллер IDE | нет |
Общее количество разъемов SATA | 4 |
Количество разъемов SATA 3Gb/s | 4 |
Режим работы SATA RAID | 0, 1, 5, 10 |
Количество слотов M.2 | 2 |
Тип интерфейса M.2 | PCI-E |
Тип слотов M.2 | М, 2280 |
Сеть
Контроллер Ethernet | 2.5 Гбит/с |
Чипсет Ethernet | Realtek |
Беспроводные интерфейсы | без Wi-Fi |
Аудио/видео
Звук | HDA |
Производитель звукового чипа | Realtek |
Звуковая схема | 7.1 |
Разъемы ввода/вывода
Разъемы на задней панели | DisplayPort x 2, HDMI, LAN RJ-45, PS/2 (клавиатура/мышь), USB 2.0 Type-A x 2, USB 3.2 Gen1 Type-A x 3, USB 3.2 Gen2 Type-C, VGA |
Внутренние разъемы | COM-порт, разъем для подключения TPM-модуля |
Дополнительные параметры
Область применения | игровая |
Особенности | поддержка UEFI |
Тип системы охлаждения | пассивное |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin |
Форм-фактор | microATX |
Разъем для подключения ленты RGB | есть |
Тип комплектации | Retail |
Описание модели

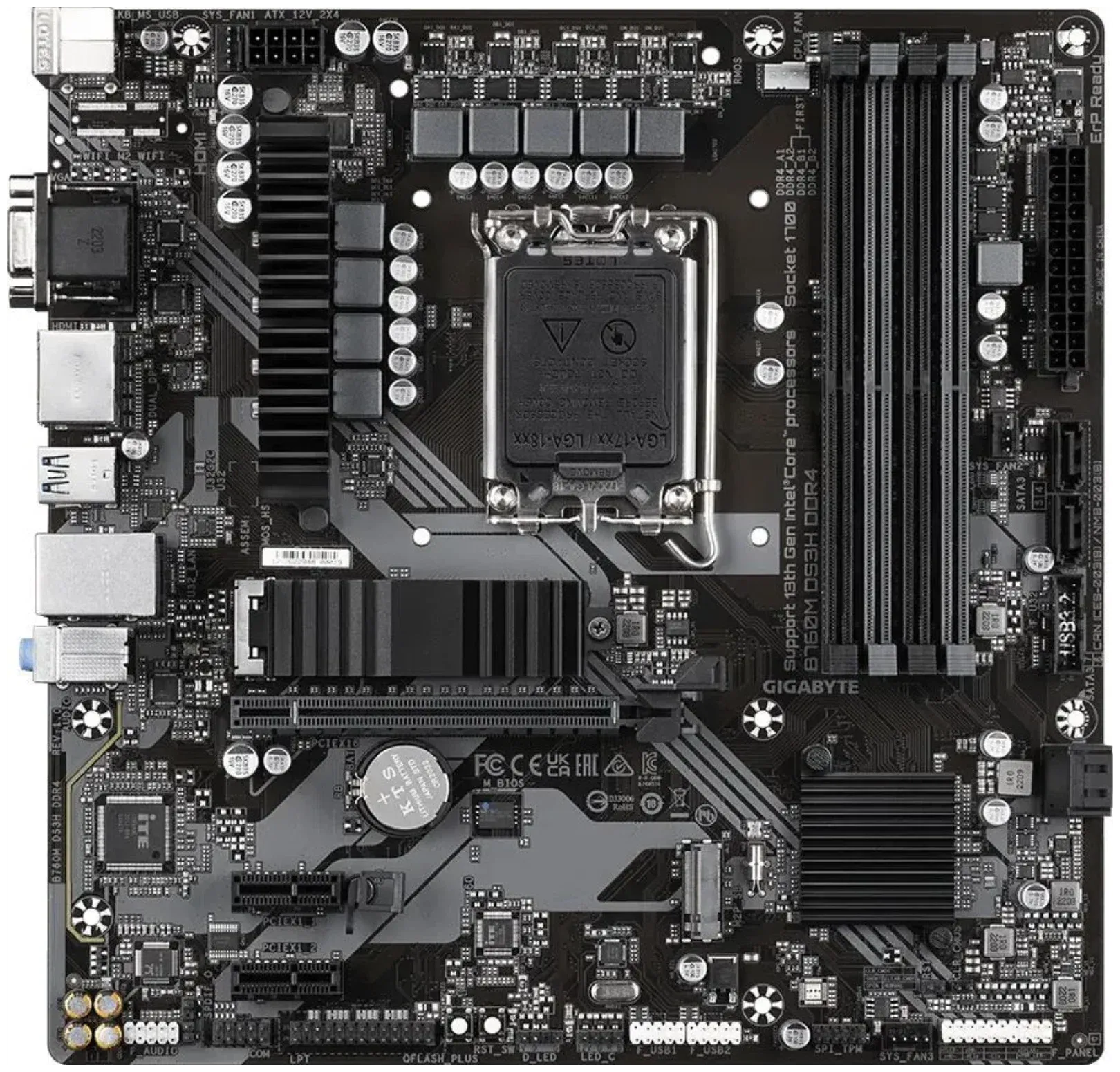

Материнская плата GIGABYTE B760M DS3H DDR4 (rev. 1.0) – это игровая модель, которая подходит для сборки компьютера на базе процессоров Intel Core i3/i5/i7/i9, а также 12-го и 13-го поколений. Она имеет один сокет LGA1700 и поддерживает оперативную память типа DDR4 UDIMM до 128 ГБ с частотой до 5333 МГц в двухканальном режиме.
Материнская плата оснащена одним слотом PCI-E x16 и двумя слотами PCI-E x1 для установки дополнительных устройств. Также есть два слота M.2 для установки накопителей формата М.2 с интерфейсом PCI-E. Кроме того, имеется 4 разъема SATA 3Gb/s и поддержка режимов работы SATA RAID 0, 1, 5, 10.
Для подключения к сети материнская плата имеет контроллер Ethernet с скоростью передачи данных 2.5 Гбит/с. Звуковое решение – 7.1 канальный HDA-кодек Realtek. На задней панели предусмотрены разъемы DisplayPort x2, HDMI, LAN RJ-45, PS/2 (клавиатура/мышь), USB 2.0 Type-A x2, USB 3.2 Gen1 Type-A x3, USB 3.2 Gen2 Type-C, VGA. Внутренние разъемы – COM-порт, разъем для подключения TPM-модуля.
Материнская плата GIGABYTE B760M DS3H DDR4 (rev. 1.0) имеет форм-фактор microATX, основной разъем питания 24-pin и разъем питания процессора 8-pin. Также на плате есть разъем для подключения ленты RGB. Комплектация – Retail.
Достоинства: 4-Pin PWM коннекторы для вентиляторов (3 штуки).
Разъемы RGB и ARGB.
Наличие охлаждения на VRM и SSD.
4 слота для оперативной памяти.
Недостатки: Пока не заметил.
Комментарий: Вчера купил эту материнскую плату вместе с процессором Intel i3 12100F и 16 ГБ оперативной памяти Spectrix D21. Сначала возникли проблемы с распознаванием оперативной памяти, но после нескольких перезагрузок всё заработало. Впоследствии даже удалось разогнать память до 3500 МГц. Материнская плата работает отлично, особенно порадовала производительность VRM, которые остаются холодными даже при нагрузках. Рекомендую к покупке, хоть и отзывов пока мало. Чипсет B760 - просто бомба, особенно для продуваемых корпусов. Обновил BIOS с версии F1 до F12, что помогло снизить шум дросселей. Сайт производителя помог в этом. Дополнительно купил хаб для увеличения количества разъемов RGB, что значительно расширило возможности подсветки. Плата стоит своих денег, особенно если планируете апгрейды. Рекомендую всем.
Обновления:
Писк дросселей перестал мешать после обновления BIOS и стал почти незаметен.
Заметил, что свист дросселей практически исчез. Считаю, что это одна из лучших плат в своем ценовом сегменте.
Достоинства: Мать отличная, БИОС крутой на русском. Управление многофункциональное с ARGB режимами. Настроек для памяти и процессора предостаточно.
Недостатки: Болты крепления из комплекта слабые, крутятся бесконечно. Пришлось заменить на более надежные для фиксации платы.
Комментарий: Установил процессор 13400, видеокарту rx6800xt, БП 750W золото, ОЗУ 16х2 3200 Netac, SSD m2 KingSpec 1tb. При первой попытке запуска компьютера, монитор сообщил "нет сигнала", последующие попытки приводили к бесконечному циклу включения и выключения. Обновил БИОС до версии F14, что не решило проблему. Обнаружил ошибку с выбором версии материнской платы, прошился для DDR5 вместо DDR4. Пока неясно, поможет ли правильный БИОС, дополню позже.
П.С. Если у вас та же проблема с циклическим включением и выключением, рекомендую попробовать подключить пищалку к материнской плате. 5 длинных сигналов указывают на проблемы с загрузкой БИОСа, 5 коротких - на проблемы с монитором. Проверьте подключение видеокарты, питание, и убедитесь, что модули памяти правильно установлены. В случае сложностей скачайте последнюю версию БИОСа с сайта производителя, обновите с помощью флешки и кнопки на материнке. Если не помогло, ищите контакты CRL Bios справа внизу и замыкайте их отверткой при включенном компьютере для перезагрузки. Попробуйте разные подключения монитора. Удачи!
Достоинства: 4 слота для ОЗУ, и комплект XPG Spectrix D50 4*8 DDR4 запустился на 3600 без проблем.
Охлаждение на ВРМ есть только с одной стороны, но лучше, чем ничего.
Много термодатчиков для контроля температуры.
Возможность синхронизации ARGB на 5 и 12 вольт.
Присутствует разъем USB-C.
Наличие кнопки q-flash bios на нижней части материнской платы.
Недостатки: Могло бы быть 2 радиатора на ВРМ, но их трудно найти отдельно.
На задней заглушке присутствуют вырезы под нереализованный вай-фай, что может раздражать.
Отсутствие крепежа в комплекте, который обычно присутствует у других производителей.
Предустановленное программное обеспечение, такое как Norton, может быть навязчивым.
Комментарий: Эта материнская плата идеально подходит для мини-сборки, предоставляя все необходимое и даже больше. Она прекрасно работает с Palit RTX2060SUPER DUAL и Intel Core i5-12400F, а также с блоком питания CM V-GOLD V2 750W. Не заметил никаких проблем в работе.
Дополнение от 9 марта 2024 г.:
После замены родной сокетной рамки на кастомную от Thermalright, я заметил небольшое улучшение температуры. Несмотря на это, стоит быть осторожным при открытии сокета, чтобы избежать возможного повреждения. Отмечу, что управление группами вентиляторов на этой материнской плате проходит без проблем.
Достоинства: 4 слота для оперативной памяти - отлично для апгрейда.
3 разъема 4-pin для корпусных вентиляторов - обеспечивают хорошую вентиляцию.
Зона VRM не перегревается с процессором i3 12100F - не более 55 градусов.
Недостатки: Не включили в комплект второй радиатор охлаждения зоны VRM (но есть отверстия для него на плате).
Немного нелепый перевод в BIOS.
Комментарий: У меня установлен процессор i3 12100F и оперативная память Adata XPG Gammix D10, и все работает отлично, даже не нужно было переустанавливать Windows на моем старом SSD. При запуске Windows установилась полезная программа для установки драйверов для материнской платы, что очень удобно. Также купил комплект крепления DEEPCOOL EM009 за 250 рублей и старый кулер DEEPCOOL Gammax 400 переехал на новый процессор. Особенно порадовала акция от DNS "нашёл дешевле, получи скидку", благодаря которой я купил эту материнскую плату за 8 тысяч рублей.
Дополнение от 29 января 2024 г.:
Я установил процессор 13490F, и он работает прекрасно, температура VRM составляет 62 градуса, и нет никаких посторонних шумов.
Достоинства: Материнская плата оснащена новым чипсетом B760M.
В наличии 4 слота под оперативную память.
Поддержка трех 4-pin разъемов для корпусных вентиляторов.
Зона VRM остается прохладной, не превышая 55 градусов при использовании с процессором i3 12100F.
Недостатки: Не включено в комплект второе охлаждение для зоны VRM, хотя отверстия для него предусмотрены на плате.
Перевод BIOS может потребовать некоторой доработки.
Комментарий: Установил эту материнскую плату с процессором i3 12100F и оперативной памятью Adata XPG Gammix D10. Все работает сразу, без сложных настроек. Не потребовалась даже переустановка операционной системы, она запустилась на моем старом SSD. При первом запуске операционной системы предлагается установить полезное программное обеспечение, которое упрощает установку драйверов для материнской платы. Купил набор креплений Deepcool EM009 за 250 рублей и перенес мой старый кулер Deepcool Gammax 400 на новый процессор. Кстати, мне повезло найти эту материнскую плату со скидкой благодаря акции DNS "Нашили дешевле, получи скидку" за 8 000 рублей.
Достоинства: Доступная цена для материнской платы уровня 1700 рублей.
4 слота под память DDR4.
2 слота M.2, один из них с радиатором, а другой с удобным безвинтовым фиксатором.
Присутствуют 2 кнопки прямо на плате, что может пригодиться при тестировании или экспериментах.
Наличие порта DSUB, что полезно в офисных средах.
Недостатки: Форм-фактор mATX, что может ограничить выбор компонентов.
Радиатор системы питания охлаждает только часть микросхем, что может вызвать проблемы с перегревом.
Звук, сеть и разъемы имеют дешевое исполнение, не впечатляют.
Не впечатляющий комплект поставки для материнской платы, особенно учитывая цену в ~8000 рублей.
Расположение SATA-портов можно было бы выбрать более удачно.
Комментарий: Эта материнская плата подходит для установки процессоров до i5-13490 включительно. Однако, если у вас процессор i7-12600k, то следует помнить, что часть цепей питания остается без охлаждения. Попытки разгона могут быть ограничены, и лучше всего надеяться, что стандартный XMP профиль будет работать. Для процессоров i3 - i5 без маркировки "K" это может быть оптимальным выбором.
Достоинства: Материнская плата оказалась отличным выбором под процессоры Intel 12-го поколения. Питательные элементы работают без нареканий. Четыре слота под оперативную память и двухканальный режим обеспечивают отличную производительность. Биос удобен в использовании. Поставляется с софтом. Присутствует надежный радиатор и радиатор под одним из слотов M.2, включая болтик.
Недостатки: Установка задней панели требует некоторого труда, возможно, из-за особенностей моего корпуса.
Комментарий: Плата приятно удивила, не потребовалась переустановка системы, все необходимые драйверы установились автоматически. Удобный софт для обновления драйверов, регулировки кулеров и подсветки. Покупал под процессор i5-12400f.
К сожалению, спустя месяц компьютер внезапно выключился, не реагируя на кнопку включения. Позднее из материнской платы пошел дым с запахом паленого. После этого плата больше не заводилась. Неожиданный инцидент, возможно, брак или ошибка в выборе комплектующих.
Достоинства: Соотношение цены и качества.
Наличие радиатора на VRM.
Поддержка 2 M.2 слотов и разъема Type-C.
Недостатки: Ограниченное расстояние между разъемом PCI-E и процессором.
Неудачное расположение для охлаждения Noctua и видеокарты 3080.
Не слишком удобный BIOS.
Достоинства: Цена на уровне.
Биос замечательный.
VRM немного греется, но в разумных пределах. Мой i5 13400f справляется, но с трудом.
Отличный выбор для тех, у кого бюджет ограничен.
Недостатки: Отсутствует радиатор (но это объяснимо ценой).
Не удалось настроить подсветку через родную программу (вероятно, дело в хабе от корпуса).
Писк от дросселей материнской платы и блока питания (хотя я сомневаюсь, что причина в блоке питания).
Комментарий: Сначала я не обратил внимание, но при включении компьютера под jack'ами горит жёлтая линия, которая мигает во время работы. Иногда за материнской платой в районе видеокарты загорается около пяти светодиодов. В инструкции ничего об этом не сказано, и это заставляет меня немного волноваться. В целом все работает нормально, но было бы здорово, если бы кто-то знающий мог помочь разобраться. Вот звук и мигание светодиодов, о которых я говорил, можно услышать и увидеть здесь: [ссылка на видео].
Достоинства: Поддержка различных процессоров
Хороший блок питания
Недостатки: Проблемы с процессорами 13 поколения, требуется обновление биоса
Недостаточное охлаждение для процессоров выше 13400
Перепад цен после покупки
Комментарий: Собирал три компьютера на этой материнской плате с разными процессорами (12100, 13400, 13600kf). На 13600 возникли проблемы, возможно, из-за брака платы, такого с 12100 не произошло. После установки 13600 компьютер периодически выключался без нагрузки, в то время как с другими процессорами таких проблем не было. Столкнулся с проблемами биоса для процессоров 13 поколения, что могло вызвать дополнительные трудности.
