Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
| Сокет | LGA1151 v2 |
| Поддерживаемые процессоры | Intel 8th Generation Core/Pentium/Celeron |
| Поддержка многоядерных процессоров | есть |
Чипсет
| Чипсет | Intel Z390 |
| BIOS | AMI |
| Поддержка EFI | есть |
| Поддержка SLI/CrossFire | SLI/CrossFireX |
Память
| Память | DDR4 DIMM, 2133-4266 МГц |
| Количество слотов памяти | 4 |
| Поддержка двухканального режима | есть |
| Максимальный объем памяти | 64 ГБ |
Дисковые контроллеры
| IDE | нет |
| SATA | количество разъемов SATA 6Gb/s: 6, RAID: 0, 1, 5, 10 на основе Intel Z390 |
| Количество слотов M.2 | 2 |
| Тип интерфейса M.2 | PCI-E/SATA 3.0 |
| Тип слотов M.2 | M key, 2242/2260/2280; M key, 2242/2260/2280/22110 |
Слоты расширения
| Слоты расширения | 2xPCI-E x16, 1xPCI-E x1 |
| Поддержка PCI Express 2.0 | есть |
| Поддержка PCI Express 3.0 | есть |
Аудио/видео
| Звук | 7.1CH, HDA, на основе Realtek ALC S1200A |
Сеть
| Ethernet | 1000 Мбит/с, на основе Intel I219V |
Подключение
| Наличие интерфейсов | 14 USB, 10 USB 3.1 (6 на задней панели), выход S/PDIF, 1xCOM, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
| Разъемы на задней панели | 6 USB, 1 USB Type-C, DisplayPort, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
| Основной разъем питания | 24-pin |
| Разъем питания процессора | 8-pin |
| Тип системы охлаждения | пассивное |
Дополнительные параметры
| Форм-фактор | microATX |
| Игровая | есть |
| Комплектация | заглушка тыловых портов корпуса, 2 кабеля SATA, упаковка винтов для M.2, мостик SLI, Q-коннектор |
| Разъем подключения ленты RGB | есть |
| Срок службы | 3 г. |
| Гарантийный срок | 1095 дн. |
Описание модели

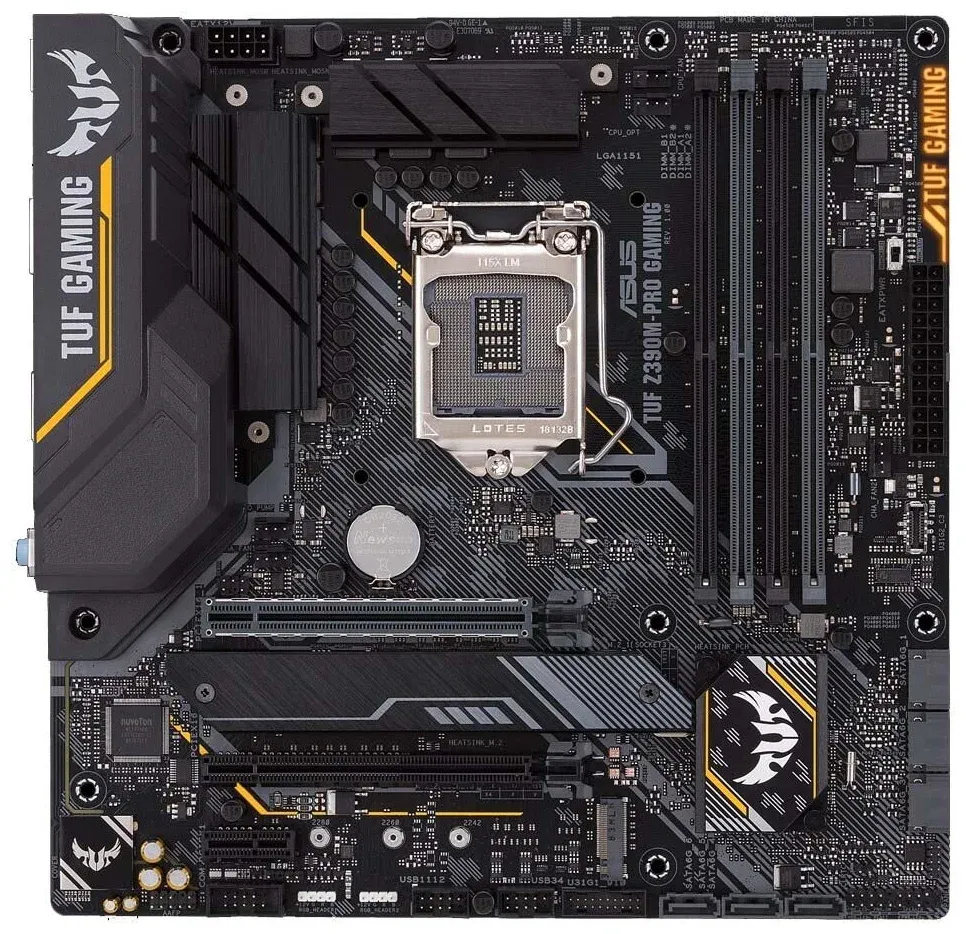

ASUS TUF Z390M-PRO GAMING - это материнская плата с сокетом LGA1151 v2, предназначенная для поддержки процессоров Intel 8-го поколения Core, Pentium и Celeron. Она оснащена чипсетом Intel Z390 и имеет поддержку многоядерных процессоров. Благодаря поддержке SLI/CrossFireX, плата позволяет подключать несколько графических карт для достижения максимальной производительности в играх.
Материнская плата поддерживает память DDR4 DIMM со скоростью от 2133 до 4266 МГц. Всего у нее 4 слота для памяти, и она поддерживает двухканальный режим. Максимальный объем памяти составляет 64 ГБ.
Есть 6 разъемов SATA 6Gb/s для подключения устройств хранения данных, а также 2 слота M.2 с интерфейсами PCI-E и SATA 3.0. Разъемы M.2 поддерживают разные размеры модулей и позволяют установить высокоскоростные накопители для быстрой загрузки и передачи данных.
Материнская плата оборудована слотами расширения: 2xPCI-E x16 и 1xPCI-E x1, поддерживающими PCI Express 2.0 и 3.0. Она также имеет встроенный звук Realtek ALC S1200A (7.1CH, HDA) и сетевой адаптер Intel I219V (1000 Мбит/с).
На задней панели есть различные разъемы, включая USB, USB Type-C, DisplayPort, HDMI, Ethernet, PS/2 для клавиатуры и мыши. Материнская плата оснащена разъемами питания 24-pin и 8-pin, а также разъемом подключения ленты RGB.
ASUS TUF Z390M-PRO GAMING имеет форм-фактор microATX и является игровой моделью. В комплект поставки входят заглушка тыловых портов корпуса, кабели SATA, винты для M.2, мостик SLI и Q-коннектор. Плата имеет срок службы 3 года и гарантийный срок 1095 дней.
Достоинства: Материнская плата обладает 4 слотами под оперативную память.
Отлично совмещается с кулером Cooler Master GeminII M5 LED, при этом не мешая установке оперативной памяти.
Есть стильная подсветка RGB с надписью "TUF GAMING".
Полноценный форм-фактор matx без каких-либо обрезов.
Встроенный адаптер Wi-Fi работает отлично.
Не наблюдается снижения частоты работы процессора Intel Core i7 9700k из-за недостатка напряжения.
Присутствует эквалайзер Realtek Audio Control от ASUS, что улучшает звуковое качество.
Поддерживает оперативную память объемом 32 ГБ на частоте 2666 МГц.
Надежная и стабильная работа без сбоев в течение нескольких месяцев.
Недостатки: Один минус - только 3 аудиоджека для тех, кто хочет подключить систему 5.1.
Достоинства: Мини-формат microATX.
Чипсет Intel Z390.
Охлаждение для питающих цепей.
Усиленный разъем PCI-E x16.
Радиатор для M.2 SSD.
Недостатки: Ничего не обнаружил.
Комментарий: Отличная модель. Дополнительно нечего добавить, время покажет, насколько надежна плата, но я надеюсь на отсутствие проблем. Настройка XMP для памяти прошла без сучков и задоринок.
Достоинства: - Я доволен наличием радиаторов на цепях питания. Это помогает поддерживать низкую температуру и повышает надежность материнской платы.
- Очень удобно, что все радиаторы на винтах, а не на клипсах. Такая конструкция делает установку и снятие радиаторов более простыми и менее рискованными.
- Радует, что это модель Z390. Это обеспечивает хорошую производительность и совместимость с последними технологиями.
- Особо хочу отметить усиленный разъем PCI-E x16.
- Радиатор на M2 SSD - отличное дополнение. Он помогает поддерживать низкую температуру SSD и защищает его от перегрева.
Недостатки: - Немного разочарован бэкплейтом видеокарты Asus Strix RTX2070 A8C. Он упирается в клипсы установки оперативной памяти Желательно проверить его толщину перед покупкой.
- Еще один недостаток - не очень удачное расположение разъемов подключения помпы и одного из вентиляторов. Это может затруднить установку и создать лишние проблемы при подключении.
Комментарий: Мне пока рано делать окончательные выводы о надежности этой материнской платы, но я надеюсь, что проблем не возникнет. Память легко настроилась с использованием XMP, хотя потребовалось немного поднастроить параметры загрузки. Сначала система не определяла диски в списке загрузки, но проблема была решена путем отключения режима CSM. Очень рад, что не пришлось переустанавливать Windows.
Мне очень понравилось качество материнской платы. Она выполнена из прочных материалов и выглядит очень надежно. У нее много различных портов и разъемов, что дает возможность подключить различные устройства. Она поддерживает последние технологии Мне также понравилось, что она легко устанавливается в системный блок и имеет удобный интерфейс BIOS.
Достоинства: Я очень доволен наличием двух полноценных M.2 SSD слотов на материнской плате. Оба слота работают на PCIe 3.0 *4x, что гарантирует высокую скорость передачи данных и быструю загрузку системы. Теперь можно насладиться всеми преимуществами RAID-массива на двух SSD дисках и повысить общую производительность компьютера.
Недостатки: Она слишком компактная, что может привести к проблемам при установке крупного кулера диаметром 140 мм. В таком случае, будет проблематично установить видеокарту в самый быстрый разъем PCIe-16x. Это может быть ограничением для тех, кто планирует использовать мощные видеокарты и большие кулеры.
Комментарий: Я ранее использовал материнскую плату ASUS PRIME Z390-P, но она меня разочаровала. Один из разъемов M.2 не работал на PCIe 3.0 4x, а RAID-массив на двух SSD дисках не работал на полную мощность. Однако, после покупки этой материнской платы, все проблемы исчезли. Инсталляция была очень простой: Я установил два диска в RAID, установил систему в UEFI режиме и всё сразу заработало. Тесты показали значительно более высокую скорость работы по сравнению с предыдущей платой.
С такими характеристиками как Intel i7 8700K, 32 ГБ оперативной памяти, и двумя SSD дисками по 512 ГБ каждый в RAID и видеокартой GeForce 1070, компьютер работает очень быстро и плавно. Хотя я не играю в игры, для работы такой вариант идеален.
Качество звука на этой материнской плате вполне нормальное и не отличается от большинства других плат. Лично я не замечал разницы в звуке и доволен им. Купил внешнюю звуковую карту на XMOS, и это стало для меня отличным дополнением.
Достоинства: Маленький размер и удобный слот M.2.
Недостатки: Производитель не упомянул отсутствие эквалайзера в драйверах для аудио Realtek ALC S1200A. Это влияет на качество звучания аудиозаписей, особенно при воспроизведении через интернет и в других приложениях, таких как игры.
Комментарий: Важно учесть, что, хотя звук можно настроить с помощью встроенного эквалайзера в некоторых проигрывателях, это не решит проблему в других приложениях, где отсутствует возможность коррекции звука.
