Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
Сокет | LGA1151 v2 |
Поддерживаемые процессоры | Intel 8th Generation Core/Pentium/Celeron |
Поддержка многоядерных процессоров | есть |
Чипсет
Чипсет | Intel Z390 |
BIOS | AMI |
Поддержка EFI | есть |
Поддержка SLI/CrossFire | CrossFire X |
Память
Память | DDR4 DIMM, 2133-4266 МГц |
Количество слотов памяти | 4 |
Поддержка двухканального режима | есть |
Максимальный объем памяти | 64 ГБ |
Дисковые контроллеры
IDE | нет |
SATA | количество разъемов SATA 6Gb/s: 6, RAID: 0, 1, 5, 10 на основе Intel Z390 |
Количество слотов M.2 | 2 |
Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Тип слотов M.2 | M key, 2242/2260/2280; M key, 2242/2260/2280/22110 |
Слоты расширения
Слоты расширения | 2xPCI-E x16, 4xPCI-E x1 |
Поддержка PCI Express 2.0 | есть |
Поддержка PCI Express 3.0 | есть |
Аудио/видео
Звук | 7.1CH, HDA, на основе Realtek ALC S1200A |
Сеть
Ethernet | 1000 Мбит/с, на основе Intel I219V |
Wi-Fi | 802.11ac |
Bluetooth | есть |
Подключение
Наличие интерфейсов | 13 USB, 10 USB 3.1 (6 на задней панели), выход S/PDIF, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Разъемы на задней панели | 6 USB, DisplayPort, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin |
Тип системы охлаждения | пассивное |
Дополнительные параметры
Форм-фактор | ATX |
Игровая | есть |
Комплектация | заглушка тыловых портов корпуса, 2 кабеля SATA, упаковка винтов для M.2, съемная антенна Wi-Fi |
Разъем подключения ленты RGB | есть |
Срок службы | 1460 дн. |
Гарантийный срок | 1095 дн. |
Описание модели

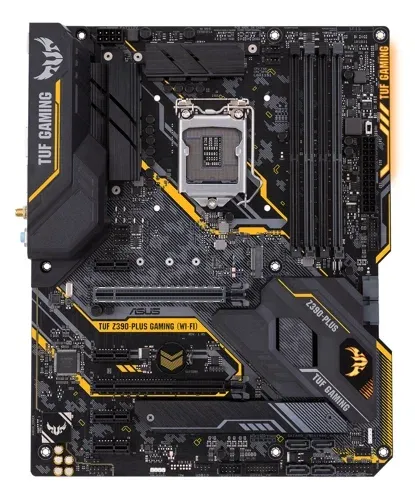

ASUS TUF Z390-PLUS GAMING (WI-FI) - это материнская плата с сокетом LGA1151 v2, предназначенная для процессоров Intel 8-го поколения Core/Pentium/Celeron. Она поддерживает многоядерные процессоры и оснащена чипсетом Intel Z390. Благодаря BIOS AMI и поддержке EFI, плата обеспечивает высокую производительность и стабильность работы.
Плата поддерживает технологию SLI/CrossFire, позволяющую объединять несколько видеокарт для увеличения графической производительности. Она имеет 4 слота памяти DDR4 DIMM, поддерживающие скорость от 2133 до 4266 МГц, а также двухканальный режим. Максимальный объем памяти составляет 64 ГБ.
ASUS TUF Z390-PLUS GAMING (WI-FI) обладает 6 разъемами SATA 6Gb/s с поддержкой RAID 0, 1, 5, 10 на основе Intel Z390, а также 2 слотами M.2 с интерфейсами PCI-E/SATA 3.0. Материнская плата также оснащена разъемами PCI-E x16 и PCI-E x1, позволяющими установить дополнительные устройства расширения.
В плане аудио плата оснащена 7.1CH звуковым чипом Realtek ALC S1200A, обеспечивающим высокое качество звука. Есть также встроенный Ethernet-контроллер на основе Intel I219V, обеспечивающий быструю сетевую связь, а также модуль Wi-Fi 802.11ac и поддержка Bluetooth.
ASUS TUF Z390-PLUS GAMING (WI-FI) обладает разнообразными интерфейсами, включая USB, HDMI, Ethernet, PS/2 и другие. На задней панели есть 6 разъемов USB, DisplayPort, HDMI, Ethernet, PS/2 (клавиатура) и PS/2 (мышь). Плата имеет пассивную систему охлаждения и имеет форм-фактор ATX.
Комплектация материнской платы включает заглушку тыловых портов корпуса, 2 кабеля SATA, упаковку винтов для M.2 и съемную антенну Wi-Fi. Плата также имеет разъем подключения ленты RGB и обладает продолжительным сроком службы и гарантийным сроком в 1095 дней. В целом, ASUS TUF Z390-PLUS GAMING (WI-FI) является надежной и мощной материнской платой, подходящей для игровых и производительных систем.
Достоинства: Удобная компоновка для установки больших компонентов (видеокарты, кулера).
Эффективное охлаждение слота M.2.
Возможность отключения разгона памяти.
Укрепление на PCI Express x16 слоте.
Много точек для подключения управляемых вентиляторов.
Недостатки: Изменения в вырезе на плате - удалена точка крепления возле шлейфа питания, что приводит к ослаблению платы.
Слабое охлаждение (очень дешевое), бесполезные пластиковые кожухи, которые только мешают охлаждению.
Комментарий: Пришлось обновить BIOS для работы с i7 9700K. Общее впечатление - урезание характеристик для снижения стоимости. В тестах i7 9700K работает стабильно. Установлено: 32Гб памяти Samsung, 1Гб SSD Samsung SATA3. Блок питания Cooler Master 750 сверху. В корпусе 2 вентилятора на 80мм, температура платы без нагрузки 38 градусов, при комнатной температуре 24 градуса. При нагрузке температура не превышает 55 градусов. Bluetooth не работает (Win10), Wi-Fi работает стабильно на 5ГГц.
Достоинства: Экономичная, но мощная плата.
Красочные световые эффекты.
Удобная планка радиатора для M.2.
Прочный слот для видеокарты.
Встроенный WiFi модуль.
Приемлемый BIOS, не такой хороший, как у MSI, но вполне пригодный.
Эффективный радиатор на чипе.
Дополнительные поддержки для световых эффектов и водяного охлаждения.
Недостатки: Проблемы с установкой водяного охлаждения сверху из-за высоты кожуха (возможно, из-за особенностей корпуса).
Дизайн не такой впечатляющий, особенно в рамках серии TUF.
Запуск BIOS занимает больше времени по сравнению с другими моделями.
Комментарий: Выбирал по сочетанию цены, поддержки Z390 и наличия WiFi, не углубляясь в технические детали. Рекомендую ознакомиться с обзорами перед покупкой, особенно если не очень разбираетесь в материнских платах.
Достоинства: Материнская плата внушает уважение с 9 фазами питания. Мой 8700K упорно держит частоты даже в тестах на Линуксе, несмотря на то, что дешевые аналоги сбрасываются. Очень классная модель, не обязательно переплачивать за рогатую версию. Суть та же, что и у аналогичной с чипсетом Z390, но с добавленными плюшками, начиная от нового техпроцесса и заканчивая мощным USB 3.0 Gen 2. Ссылка на страницу товара.
Недостатки: Не рекомендую устанавливать последний звуковой драйвер, заканчивающийся на 666 — что-то с названием не так, и он подводит. Лучше поставить предпоследнюю версию.
Комментарий: Эта плата — настоящий ход для разгона. Владельцам 9700K и 9900K на первом месте, так как чипсет Z390 изначально адаптирован под процессоры 9-й серии от Intel.
Достоинства: Материнская плата выглядит стильно. Есть Wi-Fi и Bluetooth с внешней антенной, быстрые USB-порты на 10 МБит. Поддерживает 2 быстрых SSD и рейд.
Недостатки: Радиаторы на VRM и чипсете маловаты, не подходит для разгона 9700К и 9900К. Длительная рассеиваемая мощность 75-80 Вт. Чипсет нагревается до 75-80 градусов в работе, что немного напрягает. Рекомендуется сразу снять пластиковые крышки над VRM и чипсетом для лучшего отвода тепла, это сэкономит 10-15 градусов.
Комментарий: Обычная средне-бюджетная плата. Хороша для использования 9700К и 9900К без разгона. Радиаторы требуют дополнительного обдува при разгоне, иначе не прослужит долго.
Достоинства: Материнская плата дружит с моим разогнанным до 5 ГГц процессором i7-9700k при напряжении 1.3V. Радиатор на VRM нагревается всего до 55-60 градусов, даже в открытом корпусе. С DEEPCOOL ASSASSIN II процессор не удалось поднять выше 5 ГГц.
Недостатки: Изначально в стоковых настройках материнская плата завысила напряжение процессора, что привело к снижению частоты до 4.3 ГГц. Пришлось самостоятельно настраивать напряжение, чтобы достичь желаемой производительности. Настройки напряжения иногда поднимаются без моего ведома.
Комментарий: В целом, я довольна этой материнской платой. Она позволила мне достичь высокой производительности на моем процессоре и обеспечивает хорошее охлаждение VRM.
Достоинства: Материнская плата легко устанавливается, есть радиатор для м.2 дисков, и приятная светодиодная подсветка, особенно красиво смотрится в прозрачном корпусе. Отличная совместимость с процессором i9-9900k (работает на 4800).
Недостатки: Возможно, проблемы с VRM при разгоне, но я лично с этим не сталкивался. Возможное ограничение - кулер Zalman CNPS10X OII блокирует слот для памяти (II), но в моем случае 2х16 ГБ вполне достаточно.
Достоинства: Материнская плата впечатляет своим функционалом, особенно радует наличие встроенного wifi. При первом включении утилита предложила установить драйверы на чипсет и другие компоненты.
Недостатки: Единственным минусом, пожалуй, является цена.
Комментарий: При обновлении BIOS через интернет возникла небольшая проблема: Диск был виден в BIOS, но в меню загрузки отсутствовал. Решением оказалось отключение Fast Boot и включение CSM в меню загрузки.
Достоинства: Материнская плата отлично подходит для разгона. Комплектация на высоте.
Недостатки: Отсутствуют.
Комментарий: Золотая середина! Возможность разгона, встроенный Wi-Fi и Bluetooth. Радиаторы под m2 диск - просто отлично. С i7 9700k летает на ура. Серия TUF - все продумано до мелочей.
Достоинства: Положительные моменты, на мой взгляд, это доступная цена за хорошие характеристики.
Недостатки: А теперь о недостатках. Первое, что хочу отметить - ужасное качество звука, которое меня очень разочаровало. Мне пришлось приобрести дополнительную звуковую карту, чтобы решить эту проблему.
Основной недостаток, который меня насторожил, это сетевой адаптер от Intel. Он просто не работает настолько, что я потратил много времени на поиски решения этой проблемы в интернете. Для меня это было сложно, так как инструкции были сложно понимаемыми. Возможно, кто-то с более глубокими знаниями в этой области сможет его настроить, но для меня это оказалось невозможным. Было бы сложно обойтись без Wi-Fi-роутера, и я рад, что у матери был Wi-Fi. В итоге, этот сетевой адаптер - основная проблема, которая мне не позволила использовать материнскую плату в полной мере.
Достоинства: Классный авто разгон - прям как турбо на моей машине.
Два слота под ssd m2 - никаких проблем с местом для мега-быстрого хранилища.
Установил радеатор под одним из них - теперь ваще огонь, не перегревается.
Недостатки: Нет пломб на коробке - вот это странно, будто товар прежде кто-то осматривал. Надо было как-то по-нормальному завернуть, чтоб не так.
Комментарий: Добавьте пломбы, это было бы идеально.
