Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
Сокет | AM4 |
Поддерживаемые процессоры | AMD Ryzen with Radeon Vega/Ryzen 2nd Gen/3rd Gen/Ryzen |
Поддержка многоядерных процессоров | есть |
Чипсет
Чипсет | AMD X570 |
BIOS | AMI |
Поддержка EFI | есть |
Поддержка SLI/CrossFire | CrossFire X |
Память
Память | DDR4 DIMM, 2133-4400 МГц |
Тип памяти | ECC/non-ECC |
Количество слотов памяти | 4 |
Поддержка двухканального режима | есть |
Максимальный объем памяти | 128 ГБ |
Дисковые контроллеры
IDE | нет |
SATA | количество разъемов SATA 6Gb/s: 8, RAID: 0, 1, 10 на основе AMD X570 |
Количество слотов M.2 | 2 |
Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Тип слотов M.2 | Socket 3, M Key, 2242/2260/2280/22110 |
Слоты расширения
Слоты расширения | 2xPCI-E x16, 2xPCI-E x1 |
Поддержка PCI Express 2.0 | есть |
Поддержка PCI Express 3.0 | есть |
Поддержка PCI Express 4.0 | есть |
Аудио/видео
Звук | 7.1CH, HDA, на основе Realtek ALC S1200A |
Сеть
Ethernet | 1000 Мбит/с, на основе Realtek L8200A |
Wi-Fi | 802.11ac |
Bluetooth | есть |
Подключение
Наличие интерфейсов | 13 USB, выход S/PDIF, 1xCOM, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Разъемы на задней панели | 7 USB, 1 USB Type-C, оптический выход, DisplayPort, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin + 4-pin |
Тип системы охлаждения | активное |
Дополнительные параметры
Форм-фактор | ATX |
Игровая | есть |
Комплектация | заглушка тыловых портов корпуса, 2 кабеля SATA, упаковка винтов для M.2, съемная антенна WiFi |
Разъем подключения ленты RGB | есть |
Дополнительная информация | порты USB: 4 x USB 3.2 Gen 1, 3 x USB 3.2 Gen 2 (Type-A + USB Type-C) |
Срок службы | 1460 дн. |
Гарантийный срок | 1095 дн. |
Описание модели

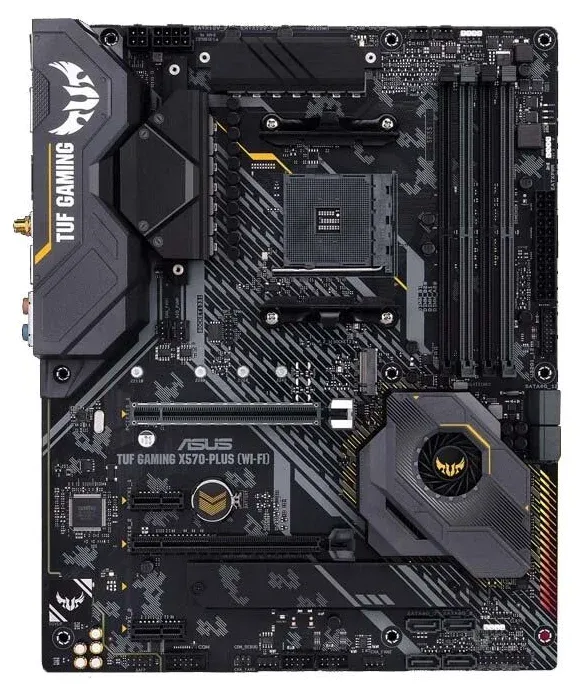

ASUS TUF GAMING X570-PLUS (WI-FI) - это материнская плата, предназначенная для сокета AM4 и поддерживающая процессоры AMD Ryzen с интегрированной графикой Radeon Vega, Ryzen 2-го, 3-го поколений. Она оснащена чипсетом AMD X570 и имеет BIOS AMI с поддержкой EFI.
Плата поддерживает многоядерные процессоры и может работать с памятью типа DDR4 DIMM на частоте от 2133 до 4400 МГц. Имеется 4 слота для установки памяти, поддерживающих двухканальный режим, с максимальным объемом до 128 ГБ.
ASUS TUF GAMING X570-PLUS (WI-FI) обладает 8-ю разъемами SATA 6Gb/s с поддержкой RAID-массивов (0, 1, 10), а также 2 слотами M.2 для подключения быстрых накопителей. Разъемы M.2 поддерживают интерфейсы PCI-E и SATA 3.0 и имеют тип Socket 3, M Key, совместимые с модулями размерами 2242, 2260, 2280 и 22110.
Плата оснащена слотами расширения: 2 PCI-E x16 и 2 PCI-E x1, поддерживающими стандарты PCI Express 2.0 и 3.0. Также поддерживается PCI Express 4.0.
Звуковая подсистема материнской платы ASUS TUF GAMING X570-PLUS (WI-FI) оснащена 7.1CH аудиокодеком Realtek ALC S1200A, а сетевой контроллер работает на базе Realtek L8200A и поддерживает скорость 1000 Мбит/с. Плата также обладает встроенным Wi-Fi модулем 802.11ac и Bluetooth.
На задней панели платы имеются разъемы для подключения 7 USB-устройств, включая 1 USB Type-C порт, аудиоразъемы, оптический выход, DisplayPort, HDMI, Ethernet, а также разъемы PS/2 для клавиатуры и мыши.
ASUS TUF GAMING X570-PLUS (WI-FI) имеет стандартный форм-фактор ATX и предназначена для геймеров. В комплект поставки входит заглушка тыловых портов корпуса, 2 кабеля SATA, винты для M.2 и съемная антенна Wi-Fi. Также на плате имеется разъем подключения ленты RGB для создания своего собственного стиля.
Общий срок службы платы составляет 1460 дней, а гарантийный срок - 1095 дней.
Достоинства: Встроенный WiFi приятный бонус, работает нормально.
8 SATA-портов и два M.2 слота - большое преимущество для меня, учитывая мои многочисленные диски.
Возможность разгона памяти до высоких частот, что свидетельствует о качестве платы.
Недостатки: Высокая цена (20999 рублей).
VRM немного греется, но это не так важно.
Недостаточно комплектующих - хотелось бы второй радиатор для M.2 диска.
Комментарий: Это отличная материнская плата на чипсете X570! Она хорошо работает с процессором Ryzen 3900X. Рекомендую обновить BIOS после покупки. Некоторые говорят, что VRM слабоват на этой модели, но я не заметил проблем. Использую этот компьютер для фото, видео, CAD и игр, и всё устраивает, если не перегружать систему. Подсветка не раздражает, и в новой версии BIOS её можно отключить. Вентилятор на чипсете может быть слабым и перекрываться видеокартой, но это не вызывает у меня беспокойства, так как у меня просторный корпус.
Достоинства: Материнская плата оснащена WIFI и Bluetooth, что облегчает беспроводное подключение. Использует чипсет X570, что поддерживает будущие обновления и PCIe 4.0.
Недостатки: Отсутствие USB Type-C на передней панели корпуса является основным недостатком. Цена материнской платы кажется завышенной, особенно учитывая качество материалов и софт, который оставляет желать лучшего.
Комментарий: При выборе материнской платы для сборки ПК на процессоре Ryzen 3700x, мне необходимы были функции WIFI AC и Bluetooth. X570 чипсет также был важен для поддержки будущих обновлений. Эта материнская плата была выбрана как оптимальное соотношение цены и функционала. Хотя она работает без существенных проблем, цена выглядит завышенной. Внешний вид и качество материалов не соответствуют стоимости. Особенно выглядит дешево. Бы предпочел, чтобы корпус вентилятора чипсета был сделан из алюминия, это бы улучшило охлаждение. Однако вентилятор чипсета работает тихо.
Что касается недостатков, я обнаружил отсутствие разъема для подключения USB Type-C на передней панели корпуса, чего не заметил изначально. Чтобы решить эту проблему, пришлось приобрести PCI-карту с таким разъемом на AliExpress за 900р. Столкнулся с проблемами в работе софта. Утилиты, такие как Asus Armoury Crate и ASUS AI Suite 3, не смогли настроить или выключить LED-подсветку на материнской плате. EZ Update также не смогла автоматически обновить BIOS, пришлось загружать обновление вручную. Управление вентиляторами также требует доработки, так как не сразу стало ясно, что настройка скорости кулеров возможна только в BIOS.
Итоговый вывод: Материнская плата удовлетворяет моим основным требованиям, но цена и некоторые недоработки в софте делают ее покупку не столь приятной, как хотелось бы.
Достоинства: Подходит для работы с процессором 3900х и длительными рендерами. Хорошо поддерживает память F4-3200C16D-32GVK (64 Гб) на xms 3200. Обилие портов SATA, минимум подсветки, стильный черный цвет.
Недостатки: Возникли сложности с установкой Windows 10 из-за отсутствия драйвера для Wi-Fi модуля. Антенна Wi-Fi неудобно фиксируется. Некоторые недочеты в подсветке, напряжение ядра иногда поднимается выше 1.4 В. Цена выше среднего.
Комментарий: Искал надежную материнскую плату для нового рабочего рендер-компьютера. Важным критерием были надежный VRM, стабильный BIOS и поддержка новых процессоров Ryzen. Приобрел её за 19т.р. В начале марта. Проблемы с установкой Windows 10 были решены установкой драйвера беспроводного модуля. В целом, за цену, которую я заплатил, она была оптимальным вариантом при выборе в срочном порядке. Кулер чипсета хорошо справляется, даже если у вас двухвентиляторная видеокарта.
Достоинства: Материнская плата Asus имеет отличный чипсет и хорошее питание. Радует наличие Wi-Fi и Bluetooth. Биос очень удобный, обновление всех драйверов прошло гладко. Оба слота для SSD поддерживают PCI Express 4.0, что обеспечивает отличную производительность. Регулировка памяти - простая задача, и возможность выделять память для видеокарты из оперативной памяти через Биос - это плюс.
Недостатки: Отсутствует винт для SSD, есть всего лишь один радиатор, также не хватает винтов для самой платы. В комплектации не хватает нескольких важных элементов. За эту цену ожидалось больше.
Комментарий: В целом, хорошая плата, но цена достаточно высока. Рассматривал альтернативу - Gigabyte Elite, но отзывы о проблемах с Биос отпугнули. Надеюсь, что моя покупка оправдает себя на долгий срок.
Дополнение от 20 августа 2021 г.:
Чипсет нагревается до 70+ градусов вне зависимости от размещения видеокарты. Это требует дополнительного внимания к системе охлаждения, что, кажется, было пренебрежено компанией Asus. За эту цену ожидалось более эффективное охлаждение, скажем, система с тепловыми трубками, как в ноутбуках. Общее впечатление - переплата. Было бы лучше, если бы в комплектацию добавили вторую охлаждающую пластину, винты для крепления платы к корпусу (их отсутствие странно), и улучшили охлаждение чипсета. Качество компонентов платы хорошее, однако экономия на таких мелочах вызывает вопросы.
P.S.:
Вместо своей ауры, Asus могла бы больше заботиться о полезных характеристиках платы.
Достоинства: Отсутствие подсветки - меня лично это радует.
Мощное питание процессора, сравнимое с asus ROG Crosshair VIII Formula.
Низкая температура области vrm при нагрузке - всего 32 градуса.
Отличный биос.
Идеально подходит для работы с большими проектами и создания надежного raid массива.
Недостатки: Вентилятор чипсета перекрывается видеокартой и мог бы быть ниже.
Комментарий: Биос - это отлично, смог разогнать память до 3600 МГц без проблем. У меня 32 ГБ памяти по 8 ГБ с частотой 3466 МГц, но с легкостью поднял частоту до 3600 МГц. Для разгона использовал инструкцию с канала TechMnev. Есть специальный кронштейн для установки дополнительных вентиляторов диаметром до 120 мм напротив видеокарты.
Достоинства: Эффективное охлаждение моста без шума, что многих беспокоило.
Плашки от Samsung tdie (4 плашки по 8 гигов) работают стабильно до 3600 частоты, что вполне достаточно.
Подходит питание 8+4 и старые 4+4, но для разгона R9 лучше использовать 8+4.
Процессор автоматически увеличивает частоту без необходимости в ручной настройке, в отличие от предыдущих моделей.
Беспроблемная работа Wi-Fi и Bluetooth.
Недостатки: Высокая цена.
BIOS немного несовершенен, слишком много недопереводов.
Комментарий: Приобрел плату за 5 тысяч дешевле, чем в других местах. Однако, за 18 тысяч, на мой взгляд, цена всё равно завышена.
Достоинства: Материнская плата поддерживает PCI-E 4.0 и имеет 2 разъема M.2. Чипсет X570 обеспечивает множество преимуществ.
Недостатки: Для работы с процессором Ryzen 7 5800X пришлось обновлять BIOS материнской платы, что было неудобно.
Комментарий: Решил сменить старую систему на новую, выбрав AMD. Основная причина - поддержка нового поколения PCI-Express x16 в сочетании с конкурентоспособными процессорами. Купил процессор Ryzen 7 5800X и выбрал материнскую плату с чипсетом X570, который полностью поддерживает четвертое поколение PCI-E. Несмотря на отсутствие доступных NVMe дисков от надежных производителей на тот момент, я был уверен, что они появятся.
Однако, сюрпризом стало то, что чипсет X570 не поддерживает Ryzen 7 5800X без обновления BIOS. Эта информация не была четко представлена, и при первой попытке запустить систему я столкнулся с ошибкой QLED, связанной с DRAM. Проверив оперативную память на другой системе, я убедился, что она работает исправно. Отправил материнскую плату в гарантию, но они не обнаружили никаких проблем и, по всей видимости, просто обновили BIOS на старшее поколение процессоров.
AMD заслуживают похвалы за долгую поддержку сокета и обратную совместимость, но недоразумение заключается в том, что новая материнская плата с последним чипсетом требует обновления BIOS, которое можно сделать только с процессором предыдущего поколения. По счастью, у меня был такой процессор. Обновив BIOS, система заработала с Ryzen 7 5800X. Это несомненно вызвало некоторые хлопоты.
Однако, приятным сюрпризом была возможность обновления BIOS через интернет, если подключить к материнской плате сетевой кабель. Стоит учесть, что блок питания должен иметь два 4+4-контактных разъема для CPU, так как на материнской плате есть один 4+4-контактный разъем и еще один 4-pin разъем.
Если бы я мог, я бы посоветовал своим друзьям, но, возможно, я бы рассмотрел альтернативы, так как процесс сборки новой системы с AMD оказался несколько сложным из-за обновления BIOS.
Достоинства: Покупка этой материнской платы на X570 чипсете не сильно обременит кошелек, а система питания процессора вполне надежна. Есть достаточное количество разъемов для вентиляторов, а сетевые интерфейсы быстрые и стабильные.
Недостатки: Единственный разъем для пары USB 3.1 Gen2 на передней панели. В этой плате недостаточно дополнительных удобств для работы на открытом стенде. Отсутствуют интегрированные кнопки Power/Reset, BIOS Flashback и индикатор кодов ошибок. Это может быть недостатком для определенных пользователей, но разница в цене по сравнению с более продвинутыми моделями на этом чипсете слишком ощутима.
Комментарий: При сборке системы с процессором Ryzen 3800x и другими компонентами была проблема с обнаружением видеокарты. Эта проблема оказалась связанной с режимом работы PCIe. При работе в режиме PCIe 4.0 видеокарты не распознавались, но установка старой видеокарты GT 8600 с PCIe 2.0 позволила обнаружить ее. Ручное ограничение протокола PCIe до 3.0 решило эту проблему.
Достоинства: Известный бренд.
Легкая установка.
Бесшумная работа.
Поддержка для Ubuntu 18.10 и 18.04.6.
Доступные драйверы для Ubuntu 18.04.5(6) и Windows 11.
Недостатки: Возможное отсутствие второго радиатора для M2 SSD.
Возможное активное охлаждение чипсета.
Не достигает максимальной заявленной частоты AMD.
Комментарий: Успешно установил два компьютера на этой плате.
Оперативная память G.Skill TRIDENT Z Neo RGB работает стабильно на частоте 3200 МГц.
Процессор 5950X достигает максимум 4 ГГц, а не заявленных 4.9 ГГц.
Процессор 5800X3D достигает только 3.6 ГГц, не достигая заявленных 4.5 ГГц.
Обновление BIOS не решило проблему с частотой процессоров.
Достоинства: Внешний вид выглядит строго и сдержанно.
Минимальное количество подсветки, что многим может понравиться.
Обилие разнообразных разъемов для устройств.
Присутствие Wi-Fi и Bluetooth, что удобно для беспроводных соединений.
Наличие радиатора для SSD M.2, что способствует охлаждению.
Выдающийся BIOS, который считается одним из лучших на рынке.
Недостатки: Очень высокая цена, особенно по сравнению с материнскими платами X570.
Присутствие вентилятора на чипсете, который может вызвать опасения.
Отсутствие кнопок для сброса BIOS и перезагрузки на самой плате.
Недостаточное количество USB-портов для некоторых пользователей.
Присутствует всего один радиатор для SSD M.2, что ограничивает расширенные возможности.
Отсутствие поддержки технологии SLI для многократного подключения видеокарт.
Комментарий: Это хорошая материнская плата, но её стоимость может вызвать вопросы. Возможности PCI-E 4.0 могут не найти широкого применения в настоящее время, но это может быть перспективной опцией в будущем. Наличие вентилятора на чипсете может показаться необязательным, но он важен для поддержания нормальной температуры чипсета в стресс-тестах. Установка оперативной памяти и настройка BIOS прошли гладко, и материнская плата показала хорошую совместимость с процессором Ryzen 3800X. В целом, это надежная плата с отличной производительностью, но её цена может быть сдерживающим фактором для некоторых пользователей.
