Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
Сокет | AM4 |
Поддерживаемые процессоры | AMD Ryzen 3rd Gen/Ryzen with Radeon Graphics |
Поддержка многоядерных процессоров | есть |
Чипсет
BIOS | AMI |
Поддержка EFI | есть |
Поддержка SLI/CrossFire | нет |
Память
Память | DDR4 DIMM, 2133-4800 МГц |
Тип памяти | ECC/non-ECC |
Количество слотов памяти | 4 |
Поддержка двухканального режима | есть |
Максимальный объем памяти | 128 ГБ |
Дисковые контроллеры
IDE | нет |
SATA | количество разъемов SATA 6Gb/s: 4, RAID: 0, 1, 10 на основе AMD A520 |
Количество слотов M.2 | 1 |
Тип интерфейса M.2 | PCI-E/SATA 3.0 |
Тип слотов M.2 | M Key, Type 2242/2260/2280/22110 |
Слоты расширения
Слоты расширения | 1xPCI-E x16, 2xPCI-E x1 |
Поддержка PCI Express 3.0 | есть |
Аудио/видео
Звук | 7.1CH, HDA, на основе Realtek ALC887 |
Сеть
Ethernet | 1000 Мбит/с, на основе Realtek L8200A |
Подключение
Наличие интерфейсов | 12 USB, выход S/PDIF, 1xCOM, D-Sub, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Разъемы на задней панели | 7 USB, D-Sub, DVI, HDMI, Ethernet, PS/2 (клавиатура), PS/2 (мышь) |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin |
Тип системы охлаждения | пассивное |
Дополнительные параметры
Форм-фактор | microATX |
Игровая | есть |
Комплектация | заглушка тыловых портов ввода/вывода, 2 кабеля SATA, упаковка винтов для M.2 SSD, упаковка винтов для M.2 Key E |
Разъем подключения ленты RGB | есть |
Описание модели

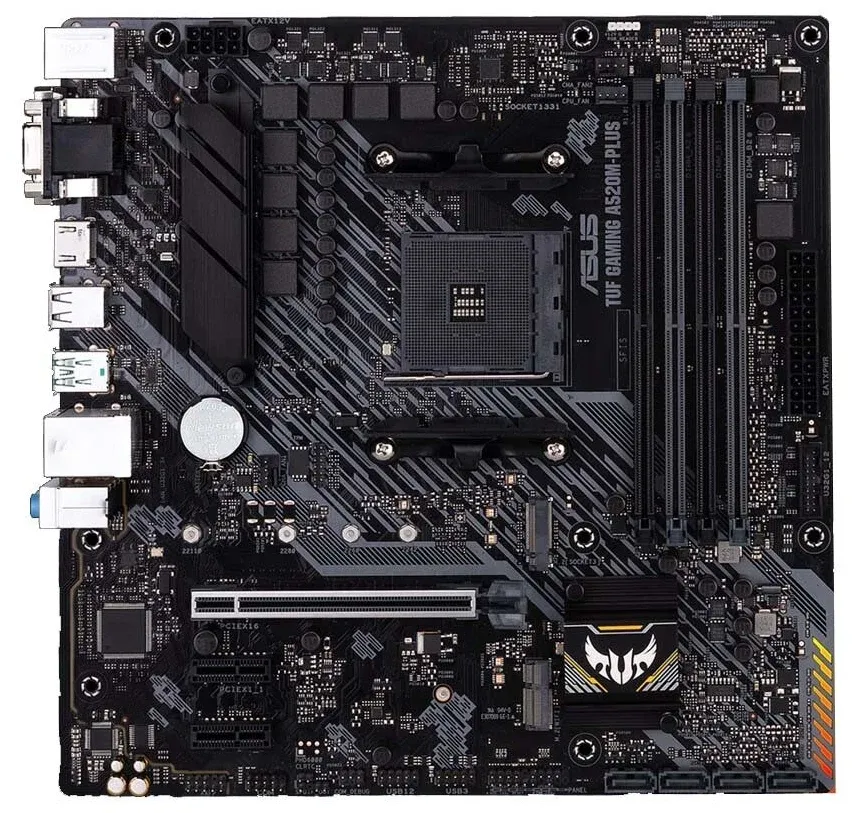

Материнская плата ASUS TUF GAMING A520M-PLUS предназначена для установки процессоров AMD Ryzen 3rd Gen и Ryzen with Radeon Graphics. Она поддерживает многоядерные процессоры и имеет 4 слота памяти DDR4 DIMM, которые поддерживают ECC/non-ECC память и работают в двухканальном режиме до 128 ГБ.
Материнская плата имеет 4 разъема SATA 6Gb/s с поддержкой RAID 0, 1, 10 на основе AMD A520 и 1 слот M.2 для подключения накопителей с интерфейсом PCI-E/SATA 3.0 и типом слота M Key, Type 2242/2260/2280/22110.
ASUS TUF GAMING A520M-PLUS также имеет разъемы расширения 1xPCI-E x16 и 2xPCI-E x1 с поддержкой PCI Express 3.0. На материнской плате установлен звуковой чип Realtek ALC887 и Ethernet контроллер Realtek L8200A с поддержкой скоростей до 1000 Мбит/с.
Материнская плата имеет 12 портов USB, выход S/PDIF, 1xCOM, D-Sub, DVI, HDMI, Ethernet и 2 порта PS/2 для клавиатуры и мыши. Она также имеет разъемы на задней панели для подключения устройств.
ASUS TUF GAMING A520M-PLUS имеет пассивную систему охлаждения и форм-фактор microATX. Эта материнская плата специально разработана для игровых ПК, благодаря чему она имеет разъем подключения ленты RGB и комплектуется заглушкой тыловых портов ввода/вывода, 2 кабелями SATA, упаковками винтов для M.2 SSD и M.2 Key E.
Достоинства: Привлекательная цена (покупал за 5200р.)
Качественное исполнение как по ощущению, так и внешне.
Быстрая и простая установка с процессором Ryzen 5 3600 с первой версией BIOS.
Стабильная работа памяти Corsair LPX (4 планки) на 3200 МГц.
Недостатки: Отсутствие кнопки или специального USB-порта для обновления BIOS.
Проблемы с установкой утилиты для процессоров AMD Ryzen для изменения параметров процессора.
Ограниченные возможности регулировки параметров процессора в официальной утилите Asus для данной платы.
Возможно, ограниченные возможности разгона.
Температуры:
В состоянии покоя: 38-47 градусов по Цельсию.
В играх: 55-60 градусов по Цельсию.
Достоинства: Очень хорошо разгоняет оперативную память.
Имеет новый чипсет.
Есть радиатор на мосфетах.
Качественный VRM с фирменными конденсаторами.
Прекрасно справляется с играми.
Недостатки: Отсутствует датчик температуры на VRM.
Нет датчика вольтажа на оперативной памяти.
Ограниченные возможности разгона процессора, хотя можно использовать разгон BCLK.
Медленный BIOS.
Комментарий: Для меня все перечисленные недостатки не так уж и важны, потому что материнская плата продемонстрировала отличную производительность в играх. Ранее у меня была плата Gigabyte B450M S2H, которая, хоть и была самой доступной на чипсете B450, не подходила для игр. У нее был даже датчик вольтажа для оперативной памяти и температура VRM, но в играх температура VRM не превышала 50 градусов, и BIOS работал быстрее. Однако после нескольких часов игры изображение начинало дергаться и зависать на несколько секунд. С Ryzen 5 1400 напряжение иногда сильно падало или поднималось, и обновление BIOS не помогло.
Когда я купил новый процессор Ryzen 3300X и увеличил тактовую частоту оперативной памяти до 3600, ситуация немного улучшилась: Напряжение на процессоре больше не прыгало, но по-прежнему возникали "фризы". Подозревал видеокарту GTX 1650 Super, и после замены материнской платы на Asus "фризы" исчезли, изображение стало плавным, даже после длительной игры. Получил стабильные 60 кадров в секунду на высоких настройках и 50-55 кадров в секунду на максимальных настройках, и все это с поддержкой G-Sync. Возможно, Gigabyte B450M S2H - неплохая плата, но не для игр. Возможно, с процессором Ryzen 2600 она проявила бы себя лучше. Но для работы она подойдет. Выбрал Asus и не разочаровался.
Достоинства: Моя материнская плата работает надежно уже больше месяца.
Недостатки: Недостатков нет.
Комментарий: У меня отличная материнская плата от Asus, которая без проблем работает с процессором Ryzen 5600g. На ней есть радиатор охлаждения для цепей питания. В биосе можно увеличить производительность встроенной графики, установив оперативную память DDR4 3200-3600 Mhz.
Достоинства: Удачная цена
Хорошие характеристики
Быстрая память G.Skill, легко настроилась на 3600 через BIOS
Недостатки: Порты PCI немного неудобно расположены, но это связано с формфактором
Комментарий: Отличная материнская плата за свои деньги. Брал её не для разгона, поэтому не могу сказать ничего о нём. В общем, однозначно рекомендую эту плату.
Достоинства: Отличная цена
Качественное исполнение
Поддержка всех современных технологий AMD
Недостатки: Отсутствие отдельного датчика температуры VRM
Комментарий: Если вас не интересует разгон, этот вариант просто отличен.
Достоинства: Очень радует возможность разгона процессора (у меня 3100) и оперативной памяти через профили. Даже смог разогнать оперативную память до 3600 с напряжением 1.35v. Хотя я не проверял дальнейший разгон, решил остановиться на 3200 с профиля – работает отлично.
Недостатки: Единственный минус, который я нашел, связан скорее с моей невнимательностью. Оказалось, что разъем для подключения RGB-подсветки неaddressable (адресуемый). Это небольшой недостаток, но все же хотелось бы иметь возможность контролировать каждый элемент освещения по отдельности.
Достоинства: Материнская плата запустилась сразу после распаковки.
Хорошая совместимость с процессором AMD Ryzen 5 3600 OEM.
Быстрый SSD M.2 накопитель A-Data XPG SX8200 Pro.
16 ГБ оперативной памяти Patriot Signature Line [PSD416G2666K].
Не потребовалась настройка BIOS.
Недостатки: Пока не удалось найти недостатков.
Комментарий: Она сразу заработала, и я даже не пришлось настраивать BIOS. Отлично совместима с моим процессором AMD Ryzen 5 3600 и быстрым SSD M.2 накопителем. Оперативная память тоже работает без нареканий. Единственное, что меня разочаровало, это то, что из коробки убрали стойки с болтиками для M.2 и кабель SATA. Это было неприятным сюрпризом. Но в целом, материнская плата отлично справляется со своими функциями, и я рад ей!
Достоинства: Приятно низкая цена
Впечатляющий потенциал для разгона памяти с 4 слотами
Два м2 слота для SSD
Недостатки: Изначально не получилось разогнать 2 планки памяти Kingston HyperX FURY Black [HX424C15FB3/8]. Компьютер либо не запускается, либо сообщает о нестабильности системы и переводит в BIOS.
После обновления (UPD) удалось разогнать, но важно не превышать напряжение выше 1.3.
Достоинства: Марка Asus с шильдиком
Много наклеек в комплекте
Недостатки: Высокая цена
Комментарий: Из коробки у меня не получилось запустить процессор Ryzen 5 5650G. Было бы здорово, если бы на материнской плате была наклейка с версией BIOS. Хочу отметить, что подсветка использует 4-пиновое соединение.
Достоинства: Отличные охлаждающие радиаторы на мосфетах.
Много настроек в BIOS для тюнинга.
Недостатки: Скудная комплектация.
Ограниченное количество разъемов на задней панели.
Широкий радиатор может мешать с установкой двух планок памяти.
