Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
Производитель процессора | Intel |
Сокет | LGA1700 |
Поддерживаемые процессоры | Intel 13th & 12th Gen Core/Pentium Gold/Celeron |
Количество сокетов | 1 |
Чипсет
Производитель чипсета | Intel |
Название чипсета | Intel H770 |
Поддержка SLI/CrossFire | нет |
Память
Количество слотов памяти | 4 |
Тип памяти | DDR4 DIMM |
Максимальная частота памяти | 5066 МГц |
Максимальный объем памяти | 128 ГБ |
Режим работы оперативной памяти | двухканальный |
Слоты расширения
Поддержка PCI Express | 3.0, 4.0, 5.0 |
Количество слотов PCI-E x16 | 3 |
Количество слотов PCI-E x1 | 2 |
Контроллеры накопителей
Контроллер IDE | нет |
Общее количество разъемов SATA | 4 |
Количество разъемов SATA 6Gb/s | 4 |
Режим работы SATA RAID | 0, 1, 5, 10 |
Количество слотов M.2 | 3 |
Тип интерфейса M.2 | PCI-E 4.0/3.0 |
Тип слотов M.2 | M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode); M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode); M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes) |
Сеть
Контроллер Ethernet | 2.5 Гбит/с |
Аудио/видео
Звук | HDA |
Производитель звукового чипа | Realtek |
Звуковая схема | 7.1 |
Разъемы ввода/вывода
Разъемы на задней панели | DisplayPort, HDMI, LAN RJ-45, USB 2.0 Type-A x 2, USB 3.2 Gen1 Type-A x 3, USB 3.2 Gen2 Type-A x 2, USB 3.2 Gen2 Type-C |
Внутренние разъемы | COM-порт, разъем для подключения TPM-модуля |
Дополнительные параметры
Область применения | игровая |
Особенности | поддержка UEFI |
Тип системы охлаждения | пассивное |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin |
Форм-фактор | ATX |
Разъем для подключения ленты RGB | есть |
Тип комплектации | Retail |
Дополнительная информация | максимальная частота памяти 5066 МГц (OC) |
Описание модели

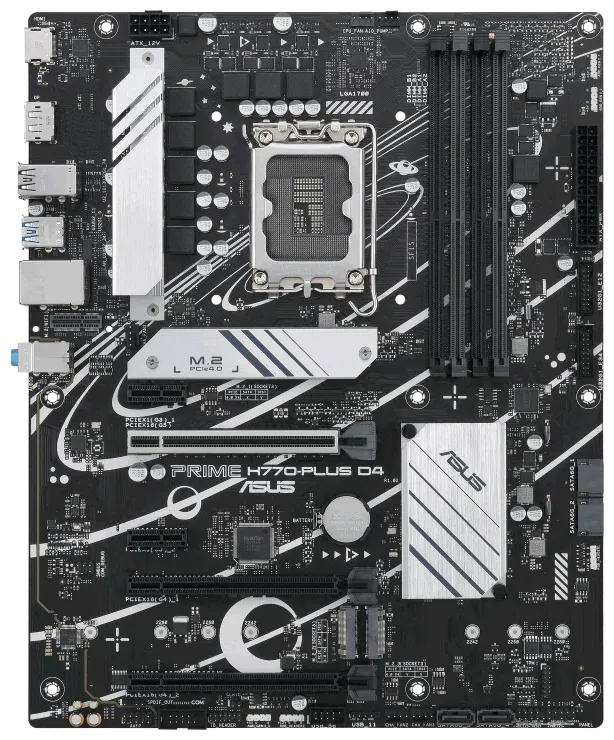

ASUS PRIME H770-PLUS D4 - это материнская плата, предназначенная для использования с процессорами Intel 13th & 12th Gen Core/Pentium Gold/Celeron, совместимая с сокетом LGA1700. Она оснащена чипсетом Intel H770 от производителя Intel и поддерживает двухканальный режим работы оперативной памяти DDR4 DIMM с максимальной частотой до 5066 МГц (OC) и максимальным объемом до 128 ГБ.
Материнская плата имеет 3 слота PCI-E x16 и 2 слота PCI-E x1 для подключения дополнительных карт расширения. Она также оборудована 4 разъемами SATA 6Gb/s, поддерживающими режимы работы SATA RAID 0, 1, 5 и 10, а также 3 слотами M.2 с поддержкой PCI-E 4.0/3.0 интерфейса.
ASUS PRIME H770-PLUS D4 обладает двумя разъемами Ethernet со скоростью передачи данных 2.5 Гбит/с и звуковым чипом Realtek, поддерживающим звуковую схему 7.1. На задней панели материнской платы расположены разъемы DisplayPort, HDMI, LAN RJ-45, USB 2.0 Type-A x 2, USB 3.2 Gen1 Type-A x 3, USB 3.2 Gen2 Type-A x 2, USB 3.2 Gen2 Type-C для подключения периферийных устройств.
ASUS PRIME H770-PLUS D4 имеет форм-фактор ATX и поддерживает подключение ленты RGB. Она также обладает функцией поддержки UEFI и поставляется в комплектации Retail, что означает наличие всех необходимых аксессуаров для установки и использования. Эта материнская плата идеально подходит для игровых систем.
Достоинства: Три слота m.2 для большой емкости хранения.
Недостатки: Чипсет сильно греется и невозможно прикоснуться к нему дольше, чем на секунду. Встроенный радиатор не справляется с охлаждением, пришлось установить внешний радиатор и кулер.
Комментарий: Программное обеспечение, которое идет в комплекте, не работает до тех пор, пока не установишь последние версии драйверов и компонентов. При установке часто возникают проблемы с компонентами, их нужно искать в папке загрузок, перемещать в корень диска и устанавливать вручную.
Достоинства: Могу с уверенностью сказать, что материнская плата, которую я приобрел, оказалась на самом деле очень качественной и функциональной. Главным достоинством для меня является наличие 3 разъемов M.2
Недостатки: Однако, я заметил недостатки в работе данной материнской платы. Особенно меня не устроило то, что чипсет начинает сильно нагреваться во время холостой работы, достигая температуры до 80 градусов. Пришлось даже прибегнуть к колхозному решению и установить дополнительный радиатор на чипсет, чтобы снизить его нагрев. Однако, эту проблему можно было бы избежать, если бы у меня была установлена внешняя видеокарта, так как эта материнская плата имеет достаточно мощный кулер для отвода тепла. Желательно, чтобы производитель уделял больше внимания вопросу охлаждения чипсета в будущих моделях этой материнской платы.
Достоинства: Я купил эту материнскую плату, и она оказалась довольно хорошей. Установил процессор Core i5 13600KF, и все работает отлично. Совместимость с процессором на высшем уровне, не было никаких проблем с установкой и настройкой.
Комплектация, хоть и не широкая, но в целом достаточна, чтобы начать работу. Вместе с материнской платой я получил два SATA-кабеля, что было вполне достаточно для подключения нескольких устройств. Имеются инструкция и панелька заглушка, которые пригодились при сборке системного блока.
Недостатки: Один из недостатков этой материнской платы - ограниченная комплектация. Мне пришлось приобретать дополнительные кабели, чтобы подключить все необходимые устройства.
Хотелось бы отметить отсутствие дополнительных функций, которые можно найти на более продвинутых моделях материнских плат. Например, не было поддержки Wi-Fi или Bluetooth, что сделало установку этих функций затруднительной.
В целом, эта материнская плата оказалась хорошим выбором для меня. Она отлично работает с моим процессором и имеет достаточную комплектацию для начала работы. Однако, если вы ищете более продвинутые функции, стоит обратить внимание на другие модели.
