Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
| Сокет | TR4 |
| Поддерживаемые процессоры | AMD TR4 Socket Ryzen Threadripper |
| Поддержка многоядерных процессоров | есть |
Чипсет
| Чипсет | AMD X399 |
| BIOS | AMI |
| Поддержка EFI | есть |
| Поддержка SLI/CrossFire | SLI/CrossFireX |
Память
| Память | DDR4 DIMM, 2133-3600 МГц |
| Количество слотов памяти | 4 |
| Поддержка четырехканального режима | есть |
| Максимальный объем памяти | 64 ГБ |
Дисковые контроллеры
| IDE | нет |
| SATA | количество разъемов SATA 6Gb/s: 8, RAID: 0, 1, 10 на основе AMD X470 |
| Количество слотов M.2 | 4 |
| Тип интерфейса M.2 | PCI-E/SATA 3.0 |
| Тип слотов M.2 | Vertical M.2, Key E, WiFi-802.11ac; Ultra M.2, M Key, 2242/2260/2280/22110; Ultra M.2, M Key, 2230/2242/2260/2280; Ultra M.2, M Key, 2242/2260/2280 |
| Количество разъемов U.2 | 1 |
Слоты расширения
| Слоты расширения | 3xPCI-E x16 |
| Поддержка PCI Express 2.0 | есть |
| Поддержка PCI Express 3.0 | есть |
Аудио/видео
| Звук | 7.1CH, HDA, на основе Realtek ALC1220 |
Сеть
| Ethernet | 2x1000 Мбит/с, на основе Intel I211AT |
| Wi-Fi | 802.11ac |
| Bluetooth | есть |
Подключение
| Наличие интерфейсов | 18 USB, 14 USB 3.1 (10 на задней панели), выход S/PDIF, HDMI, 2xEthernet, PS/2 (клавиатура), PS/2 (мышь) |
| Разъемы на задней панели | 10 USB, 1 USB Type-C, оптический выход, HDMI, 2xEthernet, PS/2 (клавиатура), PS/2 (мышь) |
| Основной разъем питания | 24-pin |
| Разъем питания процессора | 8-pin + 4-pin |
| Тип системы охлаждения | пассивное |
Дополнительные параметры
| Форм-фактор | microATX |
| Комплектация | заглушка тыловых портов корпуса, 4 кабеля SATA, коннектор ASRock SLI_HB_Bridge, 2 антенны ASRock WiFi 2.4/5 GHz, 3 винта для M.2 |
| Разъем подключения ленты RGB | есть |
| Гарантийный срок | 36 мес. |
Описание модели

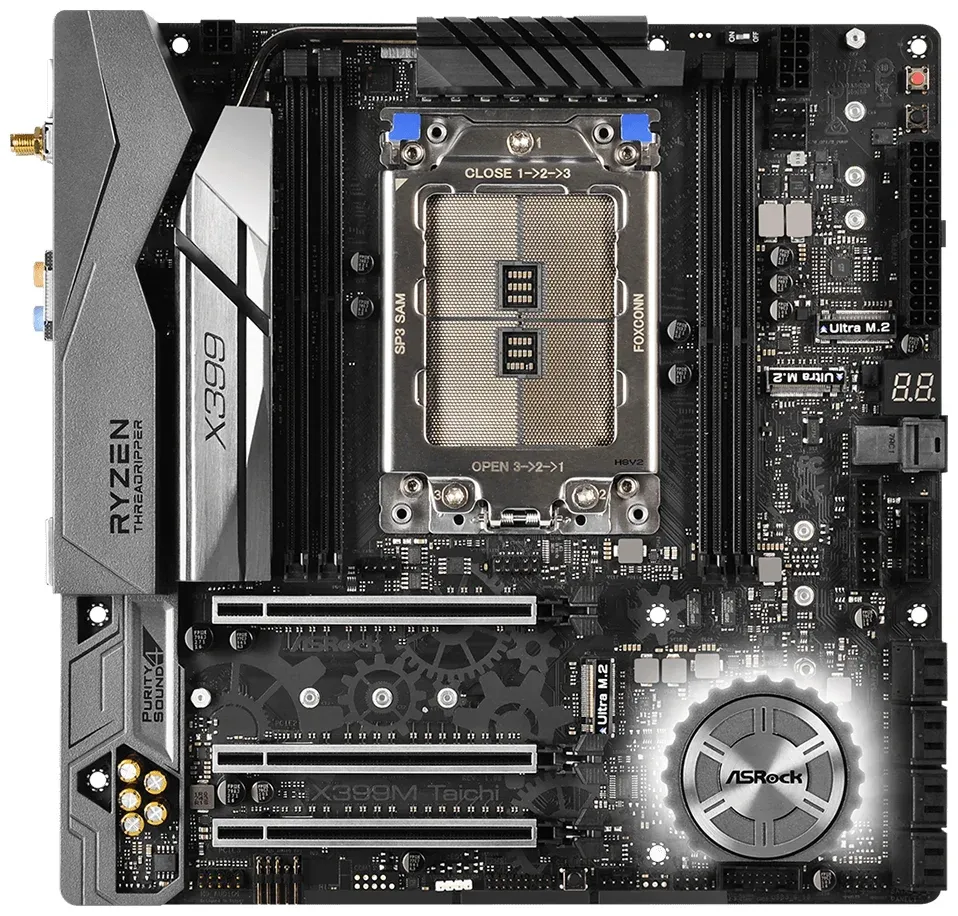

ASRock X399M Taichi - материнская плата, которая поддерживает четырехканальный режим и имеет максимальный объем памяти до 64 ГБ. Она оснащена сокетом TR4, что позволяет использовать процессоры AMD TR4 Socket Ryzen Threadripper. Плата поддерживает PCI Express 2.0 и EFI, что обеспечивает высокую скорость передачи данных и стабильную работу системы.
Материнская плата ASRock X399M Taichi также поддерживает многоядерные процессоры, что позволяет использовать мощные процессоры с большим количеством ядер. Она обладает разнообразными слотами M.2, включая вертикальный M.2 и несколько Ultra M.2, что обеспечивает высокую скорость передачи данных и возможность установки различных модулей WiFi.
Плата имеет пассивное система охлаждения, что позволяет снизить уровень шума и повысить производительность системы. В комплект поставки входят заглушка тыловых портов корпуса, кабели SATA, антенны WiFi и винты для установки модулей M.2.
ASRock X399M Taichi обладает широкими функциональными возможностями, так как имеет множество интерфейсов, включая USB, HDMI, Ethernet, PS/2, выход S/PDIF. Она также поддерживает Bluetooth и Wi-Fi 802.11ac, что обеспечивает беспроводное подключение к сети.
Плата оснащена чипсетом AMD X399 и поддерживает PCI Express 3.0, что позволяет использовать передовые технологии передачи данных. Она обладает 7.1CH звуком на основе Realtek ALC1220, что гарантирует качественное звучание аудио.
ASRock X399M Taichi имеет компактный форм-фактор microATX, что позволяет установить ее в небольшие корпуса. Она также поддерживает SLI/CrossFireX, что позволяет использовать несколько видеокарт для повышения производительности системы. Плата оснащена двумя Ethernet-портами на основе Intel I211AT, что обеспечивает высокую скорость интернет-подключения.
Материнская плата ASRock X399M Taichi имеет разъем питания процессора 8-pin + 4-pin, что гарантирует стабильное электропитание. Она поддерживает память DDR4 DIMM с частотой от 2133 до 3600 МГц, что обеспечивает высокую производительность системы. Плата также имеет 8 разъемов SATA 6Gb/s для подключения жестких дисков и поддерживает RAID 0, 1 и 10 на основе AMD X470.
ASRock X399M Taichi имеет гарантийный срок 36 месяцев и оснащена BIOS AMI, что гарантирует стабильную работу системы. Она также имеет разъемы U.2 и подключение ленты RGB, что позволяет расширить функциональность платы. Всего на плате предусмотрено 4 слота памяти и 3 слота расширения PCI-E x16, что обеспечивает возможности для установки дополнительных устройств и расширения системы. Она не поддерживает IDE, но имеет основной разъем питания 24-pin для подключения источника питания.
Достоинства: Поддержка двух или четырех каналов оперативной памяти.
Максимальная частота памяти достигает 4400 МГц после обновления биоса до версии 3.81.
Поддержка SLI/CrossFire с тройными слотами PCI-E x16, прямое подключение через процессор.
Три слота M.2 с прямым подключением через процессор.
Возможность управления ядрами процессора, включая отключение и выбор количества ядер (12, 8 или 4).
Множество премиум-портов USB, аудиопортов и опций для интернет-соединения.
Недостатки: Отсутствуют.
Комментарий: Материнская плата ASRock X399M Taichi выдерживает отличный разгон оперативной памяти и процессора. Успешно разогнал 32 ГБ памяти G.Skill Trident Z Royal [F4-3000C16Q-32GTRS] до 3733 МГц с параметрами 16-19-16-19-32 и напряжением 1.39V, используя 8 ГБ модули в четырехканальном режиме. Процессор работает на частоте 4300 МГц, но дальнейший разгон ограничен системой охлаждения, так как это мощный процессор. Для такой системы рекомендуется использовать кастомное жидкостное охлаждение с двумя радиаторами размером 140х280х45 и специальным водоблоком для процессора TR4.
Достоинства: Материнская плата имеет удивительно большой размер. Есть 3 полных PCI-E x16 слота для подключения видеокарт и других устройств.
Недостатки: Модуль Bluetooth периодически исчезает на протяжении месяца, а затем снова появляется, что может быть раздражающим.
Попытка использовать режим x4x4x4x4 для 4-х M.2 дисков приводила к проблемам - диски постоянно отваливались, что создавало неудобства.
Комментарий: Чтобы улучшить ситуацию, я решил заменить модуль Bluetooth и Wi-Fi. После этого установил надежное охлаждение и смог достичь 4.1 ГГц на всех ядрах. Мой результат в Geekbench: Ссылка на результат.
Достоинства: Понравились кнопки СТАРТ и ПЕРЕЗАГРУЗКА на материнской плате, удобно использовать.
Радует наличие USB Type-C порта для современных устройств.
Wi-Fi и Bluetooth встроены, что обеспечивает беспроводную связь.
Отлично, что есть PS/2 порт, который позволяет использовать мышь или клавиатуру без дополнительных драйверов при установке операционной системы, когда USB 3.0 порты могут быть временно недоступны.
Материнская плата компактного размера, легко устанавливается в стандартный корпус, оставляя место для других компонентов.
Недостатки: Материнская плата имеет 24+8+4 контакта ATX, хотя моя конфигурация требует только 24+8 контактов. Но это не является серьезной проблемой, так как она все равно работает.
Не удалось определить DVD-привод, что может быть неприятным сюрпризом.
Есть проблемы с установкой Windows 7, так как система требует дополнительных драйверов, которые не были найдены (пробовали 4 варианта, но безуспешно).
Windows 10 начинает зависать сразу после установки, что также неудобно.
Не удалось запустить старый жесткий диск (HDD) с другого ПК, хотя новый SSD работает нормально.
Однако удалось решить проблему, отключив IOMMU и установив Windows 10 с флешки, созданной с официального сайта. Полезная статья на форуме помогла разобраться с этой проблемой.
Комментарий: Материнская плата имеет свои достоинства, такие как удобные кнопки, разнообразные порты и компактный размер. Однако стоит быть готовым к некоторым сложностям, связанным с установкой операционных систем, особенно если вы планируете использовать старые версии Windows. Важно следовать советам и искать решения на форумах, как это было в вашем случае.
Достоинства: Материнская плата красиво быстрая и мощная. Все функции есть, даже при таком компактном размере.
Недостатки: Практически отсутствуют, разве что не все программы подходят для Windows 11.
Комментарий: Берите, не пожалеете.
