Характеристики
Описание и характеристики могут быть неточными, перед покупкой уточняйте их у продавца.
Процессор
Производитель процессора | Intel |
Сокет | LGA1700 |
Поддерживаемые процессоры | Intel Core i3/i5/i7/i9/Celeron/Pentium Gold Alder Lake |
Количество сокетов | 1 |
Чипсет
Производитель чипсета | Intel |
Название чипсета | Intel B660 |
Поддержка SLI/CrossFire | нет |
Память
Количество слотов памяти | 4 |
Тип памяти | DDR4 DIMM |
Максимальный объем памяти | 128 ГБ |
Режим работы оперативной памяти | двухканальный |
Слоты расширения
Поддержка PCI Express | 3.0, 4.0, 5.0 |
Количество слотов PCI-E x16 | 2 |
Количество слотов PCI-E x1 | 2 |
Контроллеры накопителей
Контроллер IDE | нет |
Общее количество разъемов SATA | 6 |
Количество разъемов SATA 6Gb/s | 6 |
Режим работы SATA RAID | 0, 1, 5, 10 |
Количество слотов M.2 | 3 |
Тип интерфейса M.2 | PCI-E 4.0/3.0 |
Сеть
Контроллер Ethernet | 10/100/1000/2500 Мбит/с |
Чипсет Ethernet | Dragon RTL8125BG |
Аудио/видео
Звук | HDA |
Производитель звукового чипа | Realtek |
Звуковой чип | Realtek ALC897 |
Звуковая схема | 7.1 |
Разъемы ввода/вывода
Количество разъемов USB на задней панели | 7 |
Разъемы на задней панели | DisplayPort, HDMI, выход S/PDIF оптический |
Дополнительные параметры
Тип системы охлаждения | пассивное |
Основной разъем питания | 24-pin |
Разъем питания процессора | 8-pin |
Форм-фактор | ATX |
Описание модели

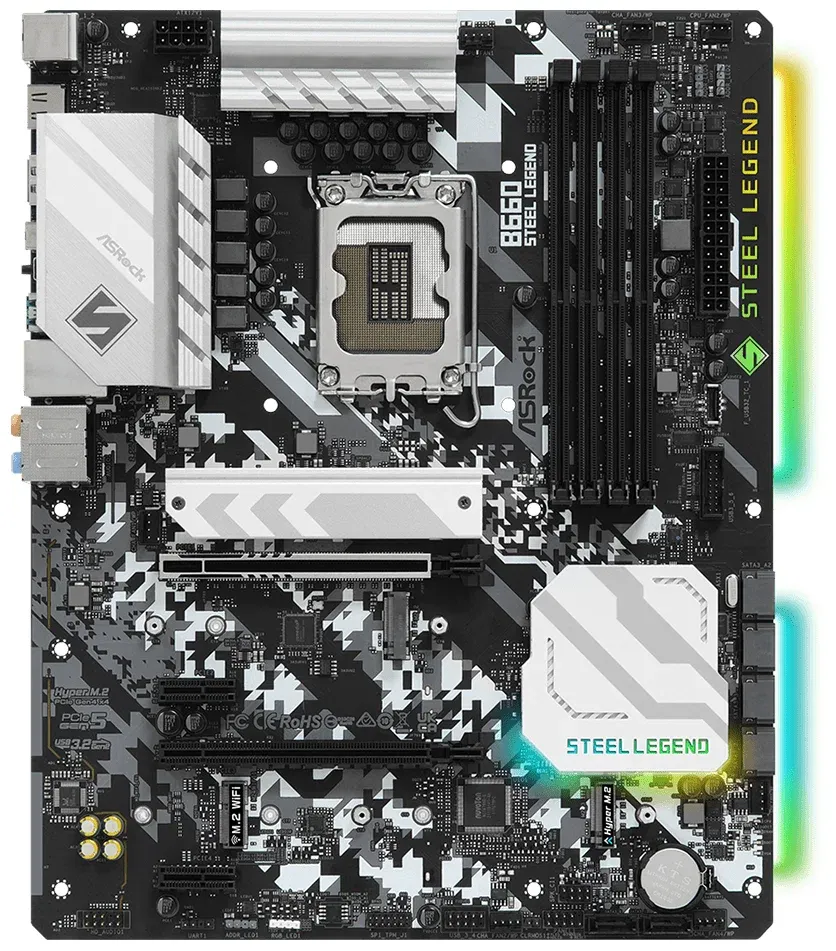

Материнская плата ASRock B660 Steel Legend представляет собой высококачественную плату с поддержкой процессоров Intel Core i3/i5/i7/i9/Celeron/Pentium Gold Alder Lake. Она оснащена сокетом LGA1700, что позволяет установить практически любой современный процессор от Intel.
Плата поддерживает различные интерфейсы M.2, включая PCI-E 4.0/3.0, что обеспечивает высокую скорость передачи данных. Она также поддерживает различные версии PCI Express, включая 3.0, 4.0 и 5.0, что позволяет подключать различные видеокарты и другие устройства.
Звуковая схема материнской платы ASRock B660 Steel Legend поддерживает 7.1 каналов, обеспечивая высококачественное звучание. Она оснащена звуковым чипом Realtek ALC897, который гарантирует отличное качество звука.
Плату можно использовать с пассивными системами охлаждения, что позволяет снизить шум и повысить эффективность охлаждения процессора и других компонентов.
ASRock B660 Steel Legend имеет 4 слота для памяти типа DDR4 DIMM, что позволяет установить до 128 ГБ оперативной памяти в режиме двухканального доступа. Она также оснащена 3 слотами M.2 и 6 разъемами SATA 6Gb/s для установки дополнительных накопителей.
На задней панели материнской платы есть 7 разъемов USB, разъемы DisplayPort и HDMI для подключения мониторов, а также оптический выход S/PDIF для передачи аудиосигнала. Плата также поддерживает режим работы SATA RAID 0, 1, 5, 10, что позволяет создавать надежные и быстрые хранилища данных.
ASRock B660 Steel Legend имеет форм-фактор ATX, что обеспечивает удобство установки в стандартные корпусы. Она поддерживает два слота PCI-E x16 и два слота PCI-E x1 для подключения видеокарт и других расширительных карт. Контроллер Ethernet Dragon RTL8125BG обеспечивает быструю и стабильную сетевую связь, поддерживая скорость до 2500 Мбит/с.
Достоинства: Плата отличного качества, все работает на ура. Собрал систему для игр с i5-12400 и 3070. Запустилась без проблем, температуры в норме благодаря хорошему охлаждению. Поддерживает высокие настройки в играх, подсветка стильная, два разъема для ssd m2 4.0, удобный слот для видеокарты. Сделана во Вьетнаме, но разработана ASRock на Тайване.
Недостатки: Отсутствует Wi-Fi, но есть разъем для модуля WI-FI AX. BIOS простой, на русском, но с обновлениями лучше будьте внимательны.
Дополнение от 21 апреля 2023 г.:
Внимание! Биос 9.02 от 22.02.2023 проблемный, особенно с оперативной памятью. Проверьте версию и выбирайте стабильный. Новые технологии требуют внимания к совместимости оперативной памяти. Не гонитесь за последним обновлением, лучше выбрать стабильный BIOS.
Дополнение от 16 мая 2023 г.:
Для обновления BIOS посетите сайт ASRock, выберите свою модель ("B660 Steel Legend") и скачайте стабильную версию 8.03 от 2022/11/25. Если не уверены, как обновить BIOS, найдите руководство в интернете.
Достоинства: Яркая подсветка.
Недостатки: Много брака.
Комментарий: Решил взять за 12400 рублей под 3060ti. Вроде все ок, но не запустилось ничего. Сервис мучался, потом СЦ ДНС - опять брак. Обменял на Гигабайт, и тут все пошло как надо. Совет: Подумайте, стоит ли рисковать нервами и головоломкой с бракованными платами от этого производителя. СЦ ДНС отработали нормально, но второй раз отправили на проверку.
Достоинства: Визуальный стиль, стабильное исполнение, актуальность.
Недостатки: Не выявлены.
Комментарий: Материнская плата превосходна. За 11 990 рублей - отличный выбор. Привлекательный внешний вид, насыщенное оснащение. Приобретал для процессора 12400F с RTX 4070. Первоначально была версия биоса 7.02, и не удавалось разогнать оперативную память. Однако после обновления биоса проблем не возникло, xmp профиль легко настроился на 3600. Рекомендую к приобретению, особенно тем, кто ценит стиль и качество за разумные деньги.
Достоинства: Запустилась сразу из коробки
Радужная подсветка приятная для глаз
Эффективное охлаждение VRM
Сокет LGA1700 (12 и 13 поколение Intel)
Дополнительные преимущества описаны в характеристиках
Недостатки: Крепление для оперативной памяти необычное, защёлка только с одной стороны
Неясные условия гарантии от магазина в Москве
Комментарий: Поставил процессор i3-12100f, беспокоился о совместимости со старой видеокартой GTX650. Радует, что всё заработало, в отличие от аналогичной от гигабайта. Оперативную память выбрал от Kingston, XMP профиль работает. Крепление памяти необычное - защёлка только с одной стороны, нужно давить до конца. Порадовало наличие различных аксессуаров в комплекте. О гарантии от магазина не совсем ясно, надеюсь, не придется проверять.
Достоинства: Высокое качество и надежность компонентов.
Гарантированная долгосрочная эксплуатация.
Недостатки: Ограниченность биоса материнской платы: Единственный XMP профиль поддерживается на уровне 3200.
Возможность установки более высоких профилей, например, до 4800, но с риском появления артефактов, ребутов и синих экранов.
При использовании профилей, отличных от XMP 3200, требуется тщательная проверка оперативной памяти программой и ручная настройка первичных, вторичных и третичных таймингов, что может быть долгим и требовательным к знаниям процессом.
Достоинства: Материнская плата отличается стильным белым дизайном, что придется по вкусу любителям этого цвета. Она также обладает множеством функций и настраиваемой подсветкой для создания уникальной атмосферы. Хорошо охлаждается благодаря продуманным вентиляционным решениям. В целом, базовые характеристики этой платы выше всяких похвал.
Недостатки: Единственный существенный недостаток - звук. За него снимаю одну звезду. Хоть звук на плате присутствует и даже есть бас, но есть какой-то странный нюанс, который делает его менее приятным, особенно в сравнении с моей предыдущей платой от другого бренда. Там звук был более мягким и приятным, в то время как на новой плате он звучит более жестко. Возможно, это связано с химической обработкой, но никакие настройки не улучшают ситуацию.
Комментарий: После установки материнская плата работает без сбоев. Особенно порадовало, что она мгновенно подключилась к интернету при установке операционной системы, что сэкономило мне время. Плата предоставляет отличное соотношение цена-качество за 11 000 рублей, и я планирую обновить процессор в будущем. Гарантия на 3 года - это ещё один плюс. Хотя раньше я не пользовался продукцией этой марки, эта материнская плата меня устроила. Есть отзывы, что подсветка работает в режиме ожидания, но мне это нравится, и я не считаю это недостатком. На будущее, проверьте сокет перед покупкой, чтобы избежать неприятных сюрпризов. Не отходите от кассы, иначе потом будет сложно доказать, что это было недоразумение.
Достоинства: Оперативная память легко поддается разгону, и мне нравится яркая подсветка.
Недостатки: Настройки BIOS ограничены, но лично я этого не считаю минусом.
Комментарий: Эта материнская плата - отличный выбор, рекомендую ее для покупки.
Дополнение от 21 мая 2023 г.:
Я решил разогнать процессор, и это прошло гладко, без каких-либо проблем.
Достоинства: Материнская плата выполнена на высшем уровне качества с новейшими технологиями. Использовал её с процессором i5-12400 и видеокартой 3070 для игр. Установка прошла гладко, и температуры остались на низком уровне: Материнская плата - 34-38°C, процессор - 32-47°C, видеокарта - 34-58°C, SSD M.2 Kingston Renegade - 30-48°C. Эти температуры просто восхитительны. Эффективное охлаждение и качественный корпус компьютера делают своё дело. Плата позволила запустить все игры на максимальных настройках. Подсветка выглядит стильно, и наличие двух разъемов SSD M.2 4.0 для рейд-массива - большой плюс. Есть усиленный слот для видеокарты, адресуемая ARGB подсветка с тремя слотами и RGB подсветка, что добавляет шарма. Мне понравилось, что плата собрана во Вьетнаме под строгим контролем компании ASRock из Тайваня, где она была разработана.
Недостатки: Модуля Wi-Fi в комплекте нет, возможно, чтобы снизить стоимость. Однако, есть разъем для Wi-Fi AX модуля, так что это не так уж и большая проблема. Биос не перегружен лишними функциями, но он на русском языке и понятен. Возможно, в будущем потребуется обновление для улучшения некоторых аспектов.
Достоинства: Материнская плата просто отпад!
Идеально работает с процессором i5 13600k.
Легко разгоняет память.
Красивый дизайн с классной подсветкой.
Множество портов для светодиодной подсветки.
Недостатки: Отсутствуют!
Комментарий: После горе-материнки z690 elite с её плохим BIOS, эта материнская плата - просто шедевр! С i5 13600k она работает как надо, позволяет легко разгонять память. Дизайн здесь просто восхитителен, особенно подсветка – супер! Есть один порт RGB и три порта A-RGB.
Последняя версия BIOS – настоящее произведение искусства с максимально пользовательским интерфейсом. Регулировка TDP – просто чудо! Процессор в тесте Cinebench R23 дает впечатляющие 24400 баллов без каких-либо сложных настроек.
В сравнении с чипом APPLE M1, который в том же тесте дает всего 7000 баллов, здесь шах и мат! Особенно замечательно работает порт Type-C для аудиоинтерфейсов. В наушниках с импедансом 300 Ом получаешь качественный, громкий и насыщенный звук с потрясающей сценой – все это без необходимости внешних усилителей.
Приятным бонусом является брелок с кейкапом. В общем, я в восторге! PS: Если подсветка не выключается после завершения работы, просто зайдите в последний BIOS, раздел "Advanced\Chipset Configuration\Deep Sleep" и выберите "Enabled in S4-S5".
Достоинства: У меня тут шесть SATA и три M2 разъёма, два из них под PCI 4.0. В BIOS куча настроек, можно даже покрутить разгон и вольтажи памяти. Внешний вид прикольный, подсветка тоже есть, но я выключил, потому что мой корпус металлический (NAF+ от CoolerMaster).
Недостатки: Не нашёл никаких проблем. Ну, может быть одну. SSD с радиатором ID-Cooling Zero M15 не влез в верхний разъём M2, но второй подошёл на ура. А вот звуковой чип мог бы быть посовременнее, но мне пофиг, у меня USB наушники.
Комментарий: Отличная материнская плата, все нужные фишки в наличии. Ещё заменил прижимной механизм на рамку, чтоб не париться со сгибанием "материнки".
